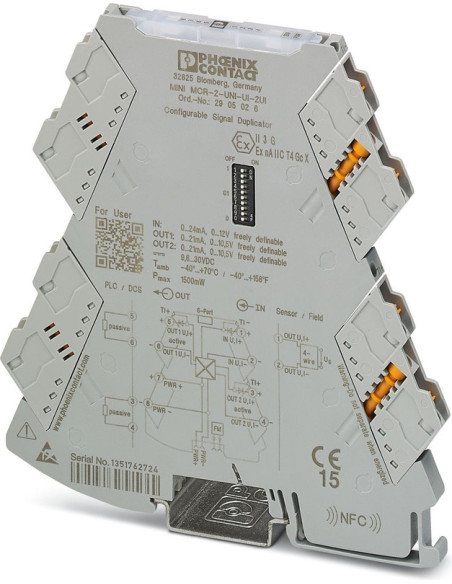

2905026 Phoenix
Il 2905026 di Phoenix Contact è un condizionatore di segnale universale configurabile a 4 vie, progettato per la duplicazione, l'isolamento elettrico, la conversione, l'amplificazione e il filtraggio di segnali analogici standard. La tecnologia plug-in garantisce semplicità di connessione e versatilità d’impiego.
Questo dispositivo supporta segnali di corrente da 0 mA a 24 mA e di tensione da 0 V a 12 V in ingresso, mentre in uscita è possibile configurare indipendentemente due segnali tra 0 mA e 21 mA o 0 V e 10,5 V, con una minima estensione di misura di 1 mA e 0,5 V.
Il 2905026 offre un’accuratezza massima di trasmissione pari a 0,05% sul valore massimo del campo di uscita impostato, e mantiene la precisione completa per span superiori a 10 mA e 5 V. La configurazione si effettua tramite DIP switch o software dedicato, che consente anche di impostare il filtro e le caratteristiche di conversione.
Progettato per montaggio su guida DIN, dispone di isolamento elettrico rinforzato quattro vie con tensione nominale di isolamento di 300 V rms e sopporta test di isolamento fino a 3 kV AC. La sua alimentazione nominale è 24 V DC, con intervallo di tensione compreso tra 9,6 V e 30 V DC, ed è possibile alimentarlo tramite connettore bus DIN.
La sezione di ingresso presenta una resistenza di circa 50 Ω per segnali di corrente e oltre 120 kΩ per segnali di tensione. L’uscita ha una tipica tensione a vuoto inferiore a 18,5 V, e può gestire carichi fino a 600 Ω in corrente.
La risposta dello strumento varia dai 140 ms a 15 Hz, a 25 ms a 240 Hz quando configurata via software, ideale per applicazioni con differenti frequenze di campionamento. Il dispositivo include inoltre monitoraggio guasti e comunicazione NFC per semplicità di controllo e manutenzione.
Costruito con materiale PBT grigio (RAL 7042) e dimensioni compatte di 6,2 mm di larghezza, 109,81 mm di altezza e 119,2 mm di profondità, può operare in ambienti da -40 °C a +70 °C, con grado di protezione IP20.
Questo modello è conforme a standard internazionali quali IEC/EN 61010-1 e certificato ATEX, IECEx, UL, tra gli altri, garantendo sicurezza e affidabilità anche in zone con rischio di esplosione (EPL Gc).
Il 2905026 appartiene alla famiglia MINI Analog Pro e utilizza tecnologia a connessione a vite. Supporta un’interfaccia micro USB tipo B per la programmazione e configurazione tramite software. Sono disponibili accessori come adattatori di programmazione e moduli di interfaccia per integrazione in sistemi più complessi.
Codici e riferimenti: 290 5026, 290-5026, 2905026 Phoenix Contact
Quali segnali sono supportati in ingresso dal 2905026?
Ingresso configurabile a corrente (0-24 mA) e tensione (0-12 V) con diverse opzioni di intervallo tramite DIP switch o software.
È possibile configurare indipendentemente le uscite?
Sì, entrambe le uscite possono essere impostate separatamente per segnali di corrente o tensione.
Come vengono gestite le interferenze elettromagnetiche?
Il dispositivo soddisfa le direttive EMC, con immunità a disturbi secondo EN 61000-6-2 e limitata emissione di rumore secondo EN 61000-6-4.
Qual è la precisione massima della trasmissione del segnale?
La trasmissione ha un errore massimo dello 0,05% del valore massimo configurato sull’uscita.
Contattaci per disponibilità e tempi di consegna.
