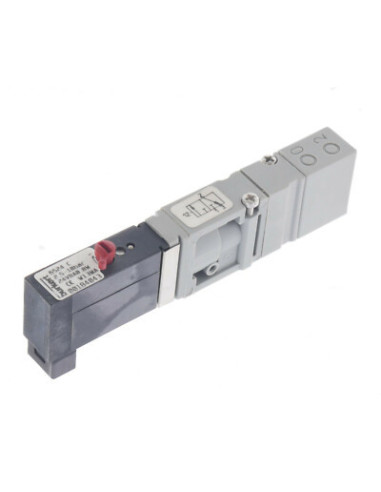

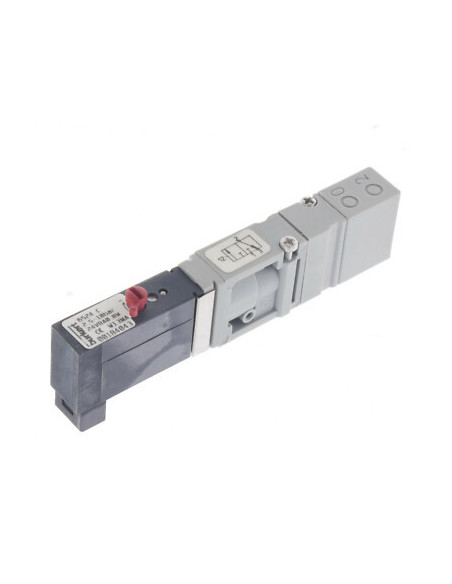

La valvola elettropneumatica Burkert 6524C 00184043 è un componente fondamentale per il controllo dei flussi pneumatici in automazioni industriali. Si tratta di una valvola 3/2 vie, disponibile anche in variante doppia 2 x 3/2 vie, progettata per garantire un rapido switching di pressione con consumi energetici ridotti.
Questa valvola integra un sistema a "flipper" pilotato (tipo 6144) con una valvola pneumatic seat che permette di gestire pressioni elevate mantenendo basse potenze e tempi di risposta brevi. Il design compatto la rende adatta a installazioni singole o in collettore, con connessioni tramite flange MP11 e innesti push-in Ø 6 mm.
La presenza di un comando manuale di emergenza standard, unito a una doppia connessione per funzione di sicurezza di blocco (shut-off), offre affidabilità operativa e facilità nella manutenzione. Elettricamente opera a 24 V DC, con potenza nominale di soli 0.8 W e un ciclo operativo continuo (100% ED), supportando fino a circa 1000 cicli al minuto.
Il corpo è realizzato in materiali tecnici come PPS e PA, con tenute in FKM o NBR, assicurando robustezza e lunga durata anche in ambienti industriali severi. La valvola ha una pressione di esercizio variabile da 2.5 a 10 bar e un diametro d'apertura DN 4.0 mm, con portate fino a 300 l/min, caratteristica che la rende versatile per numerose applicazioni di controllo pneumatico.
Il modello 6524C 00184043 è identificabile tramite il numero di parte Burkert 6524C00184043, con design compatto e connessione a flange MP11. È una valvola 3/2 vie normalmente chiusa (NC) operante a 24 V DC e con comando manuale di emergenza integrato.
La valvola Burkert 6524C 00184043 è compatibile con i moduli pneumatici Burkert di tipo MP11, interfacce elettriche con connettore rettangolare 2-pin da 5,08 mm e si integra in sistemi modulari come il Type 8640 (valvole a isola) e AirLINE SP (Type 8644 e 8647). La versione 2 x 3/2 vie combina due valvole pilotate Type 6144 per una maggiore funzionalità.
Codici e riferimenti: 6524C00184043, 6524C 00184043, Type 6524, Type 6144, MP11.
| Voce | Valore |
|---|---|
| Tipo di valvola | 3/2 vie (NC) o doppio 2 x 3/2 vie |
| Orifizio | DN 4,0 mm |
| Materiale corpo | PPS, PA |
| Materiale guarnizioni | FKM, NBR |
| Comando manuale | Standard |
| Connessione pneumatica | Flangia MP11, M5, M7, push-in Ø 6 mm |
| Tensione | 24 V DC ±10% |
| Potenza nominale | 0.8 W |
| Ciclo operativo | 100% ED (operazione continua) |
| Frequenza ciclica | Circa 1000 c.p.m. |
| Portata | 300 l/min |
| Protezione | IP40 (con connettore rettangolare) |
La valvola funziona a 24 V DC con tolleranza ±10%.
La valvola utilizza flange MP11 con attacchi M5, M7 e push-in Ø 6 mm.
Supporta una portata fino a 300 litri al minuto con un orifizio DN 4,0 mm.
Sì, la valvola è progettata per operare a ciclo continuo (100% ED).
Contattaci per disponibilità e tempi di consegna.
