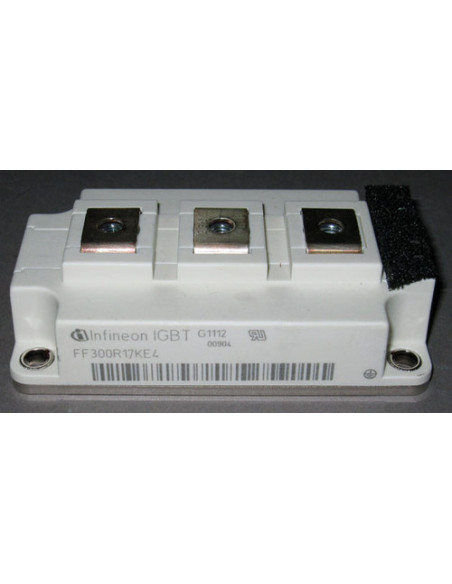

Il modulo IGBT FF300R17KE4 di Infineon è un componente elettronico di potenza progettato per applicazioni industriali ad alta tensione. Caratterizzato da una tensione di blocco di 1700 V e una corrente nominale di 300 A, è ideale per l'uso in inverter di potenza, azionamenti motore e sistemi di conversione energetica.
Questo modulo appartiene alla serie C da 62 mm ed integra la tecnologia TrenchSTOP™ IGBT4 con diodi controllati a emettitore, che garantiscono switching rapidi, efficienza energetica e robustezza elevata anche in condizioni di stress termico ed elettrico. La configurazione include sei IGBT in una struttura a half-bridge e dispone di una piastra di base isolata per facilitare l'installazione e migliorare l'isolamento elettrico fino a 4 kV AC per 1 minuto.
L'FF300R17KE4 è ottimizzato per operare fino a una temperatura giunzione di 150 °C, combinando bassa tensione di saturazione con caratteristiche di switching morbido per ridurre le perdite e aumentare la durata del sistema. Grazie al coefficiente di temperatura positivo della tensione di saturazione, offre una funzione di protezione aggiuntiva contro condizioni di sovracorrente, mantenendo elevate performance nel tempo.
La sua capacità di supportare tensioni superiori alla tipica rete industriale di 690 V AC lo rende adatto a sistemi di media tensione, con applicazioni che includono azionamenti a frequenza variabile (VFD), gruppi di continuità (UPS), sistemi di accumulo energetico (BESS), e convertitori per energie rinnovabili come eolico e solare.
Il modulo rientra nella famiglia C-Series di Infineon con package da 62 mm denominato AG-62MMHB. È disponibile la variante FF300R17KE4HOSA1 con materiale di interfaccia termica. La tecnologia utilizzata è IGBT4 con caratteristiche avanzate di emissione e diodo controllato.
Codici e riferimenti: FF300R17KE4, FF300R17KE4HOSA1
| Voce | Valore |
|---|---|
| Configurazione circuito | Half-Bridge |
| Corrente nominale (Ic) | 300 A |
| Tensione di blocco (Vces) | 1700 V |
| Tensioni gate-emettitore (Vges+/−) | ±20 V |
| Temperatura di giunzione operativa (Tvj op) | 150 °C |
| Dimensioni (L x P x H) | 106.4 mm x 61.4 mm x 30.5 mm |
| Tensione di isolamento | 4 kV AC per 1 minuto |
| Tipo di package | AG-62MMHB |
