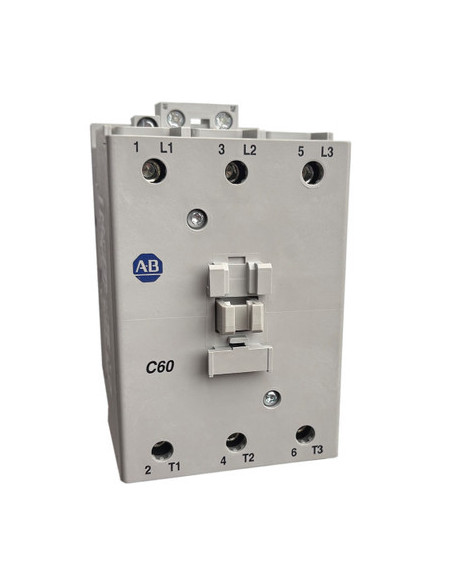

100-C60*00 Allen-Bradley Contattore IEC 3 poli 60A

Il contattore Allen-Bradley 100-C60*00 è un dispositivo elettromeccanico progettato per il comando di motori elettrici in applicazioni industriali. Ideale per la gestione di carichi elettrici elevati, garantisce un funzionamento affidabile e conforme alle normative IEC.

Progettato per il controllo di motori trifase, questo contattore a 3 poli supporta una corrente nominale di 60 AMP in categorie AC-3 e fino a 100 AMP in categoria AC-1. Le sue prestazioni sono adattate anche per motori con potenze fino a 20 cavalli (HP) a 230 V e 40 HP a 460 V. Il dispositivo integra una bobina di tipo AC, la cui tensione deve essere specificata al momento dell’ordine, per consentire un’accensione efficiente e sicura del contattore all’interno del circuito.

L’installazione è facilitata dal montaggio su guida DIN, che permette un assemblaggio rapido e compatto nei quadri elettrici. I terminali a vite garantiscono connessioni stabili e sicure per i cavi di alimentazione e controllo. L’unità include inoltre un contatto ausiliario normalmente aperto (N.O.) montato alla base, utile per segnali di stato o funzioni di interblocco. Tutti questi elementi rispettano gli standard IEC/EN 60947-4-1 e 5-1, assicurando conformità e sicurezza nella gestione del carico.

Come identificare il modello

Il modello 100-C60*00 si riconosce tramite l’etichetta e il codice riportati sulla parte laterale del contattore. La gamma offre numerose varianti di tensioni di bobina, elencate chiaramente per una corretta selezione.

Cosa controllare prima della sostituzione

Verificare la corrente nominale di funzionamento (60A AC-3 / 100A AC-1) e la potenza del motore (20HP a 230V, 40HP a 460V). Assicurarsi che il tipo di bobina e la tensione corrispondano a quelle presenti nel sistema esistente. Controllare che il montaggio su guida DIN e i terminali a vite siano compatibili con l’applicazione.

Applicazioni tipiche

• Controllo motori trifase in impianti industriali
• Sistemi di automazione e produzione
• Quadri elettrici di potenza e distribuzione
• Avviamenti e arresti motore affidabili

Compatibilità / Interfacce / Varianti

• Standard IEC/EN 60947-4-1 e 5-1
• Montaggio DIN Rail
• Terminali a vite
• Bobine AC con tensioni selezionabili (es. 12V, 24V, 230V, 400V, fino a 600V)
• Contatto ausiliario N.O. integrato

Codici e riferimenti: 100-C60*00, 100-C60-00, 100-C6000, 100-C60\00

Dati rapidi

Specifiche / Caratteristiche

• Contattore trifase IEC certificato per il controllo motori
• Supporto per carichi fino a 60A (AC-3) e 100A (AC-1)
• Potenza nominale motore fino a 40 HP a 460V
• Montaggio rapido su guida DIN per ottimizzare lo spazio e il cablaggio
• Terminali a vite per connessioni affidabili e sicure
• Contatto ausiliario integrato N.O. per segnalazioni
• Conforme alle normative IEC/EN per sicurezza e performance industriali

FAQ tecniche

Quali tensioni di bobina sono disponibili per il modello 100-C60*00?

Sono disponibili diverse opzioni di bobina AC, tra cui 12V, 24V, 230V, 400V e fino a 600V, da specificare al momento dell’acquisto.

Quanti poli ha il contattore 100-C60*00 e che tipo sono?

Il contattore dispone di 3 poli di potenza, adatti per il comando di motori trifase.

Qual è la potenza massima di motore gestibile a 460V?

Il contattore può gestire motori fino a 40 HP a 460 volt.

Il contattore dispone di contatti ausiliari?

Sì, è installato un contatto ausiliario normalmente aperto (N.O.) base-montato.
