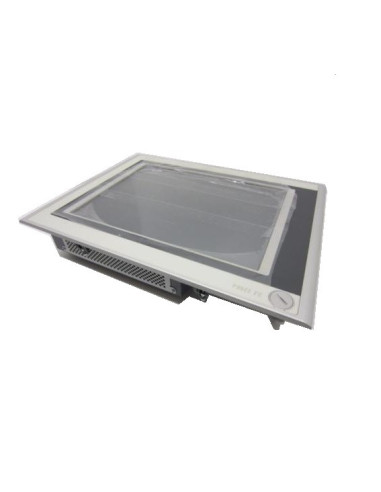

5PC720.1505-00 B&R
Il 5PC720.1505-00 di B&R è un pannello HMI avanzato progettato per ottimizzare i processi di automazione industriale. Dispone di un display TFT a colori XGA da 15 pollici con risoluzione 1024 x 768 pixel e tecnologia touch resistiva per un'interazione precisa e affidabile.
Questo modello appartiene alla serie PPC720 di B&R e integra diverse interfacce di comunicazione essenziali per l'automazione: due porte seriali RS232, tre porte USB 2.0, due porte Ethernet 10/100 Mbit/s, uscita audio AC97, oltre a connessioni per tastiera e mouse PS/2. Il pannello supporta l'alimentazione a 24 VDC e offre protezione frontale IP65, garantendo resistenza a polvere e spruzzi d'acqua, ideale per ambienti industriali.
La robustezza della sua struttura metallica con fronte in alluminio anodizzato e la qualità del display con 350 cd/m² di luminosità e ampi angoli di visione (85° in tutte le direzioni) assicurano una lunga durata e leggibilità ottimale. Il touch screen analogico resistivo garantisce ottima trasmittanza fino all'81%, rendendo l'interfaccia utente intuitiva.
Il 5PC720.1505-00 è un componente completamente riparabile, una soluzione sostenibile che prolunga il ciclo di vita del dispositivo senza la necessità di una sostituzione completa. L'unità supporta inoltre l'espansione tramite slot per CompactFlash e opzioni di raffreddamento con kit fan opzionali.
Compatibilità e Interfacce
- Processor: Intel Atom N270
- Sistema operativo: Windows CE 6.0
- Memoria: 1 GB DDR2 SDRAM, 2 GB CompactFlash
- Interfacce: RS232 (x2), USB 2.0 (x3), Ethernet 10/100 (x2), AC97 audio, PS/2 tastiera/mouse
- Slot add-on e CompactFlash per estensioni
- Connettori: DVI-I per monitor, Microfono e Line in, Line out uscite audio
- Dimensioni: 435 mm (L) x 330 mm (A) x 86-101.5 mm (P) a seconda del dissipatore
- Protezione: IP65 fronte, IP20 retro
Applicazioni tipiche
- Interfaccia operatore per / HMI in impianti industriali
- Integrazione in quadri elettrici
- Controllo e monitoraggio di sistemi PLC connesse
- Utilizzo in ambienti con richieste di protezione IP65
Specifiche tecniche principali
- Display: 15" XGA TFT a colori, 10 milioni di colori
- Touch screen: analogico resistivo a singolo tocco
- Contrasto: 1000:1, luminosità 350 cd/m²
- Ingressi alimentazione: 24 VDC ±25%, corrente tipica 3.8 A
- Protezione frontale IP65 secondo EN 60529
- Connettori di alimentazione separati - blocchi a vite o a morsetto a gabbia
- Memoria rimovibile batteria sostituibile con durata circa 4 anni
- Supporto per sound AC97 e presenza di LED di stato (Power, HDD, Link)
- Range temperatura operativa variabile a seconda del componente
FAQ Tecniche
- Quali porte di comunicazione sono disponibili sul 5PC720.1505-00?
- Il pannello offre 2 porte RS232, 3 porte USB 2.0, 2 porte Ethernet 10/100 Mbit/s e connessioni PS/2 per tastiera e mouse.
- Qual è il tipo di touch screen utilizzato?
- Il dispositivo monta un pannello touch analogico resistivo a singolo tocco con alta trasmittanza.
- Quali sono le caratteristiche di protezione del pannello?
- Il fronte è protetto con grado IP65, mentre il retro è IP20, adatto a installazioni in quadro elettrico.
- È possibile riparare il 5PC720.1505-00?
- Sì, il dispositivo è completamente riparabile, consentendo di estendere la vita utile senza sostituzioni complete.
Contattaci per disponibilità e tempi di consegna.
