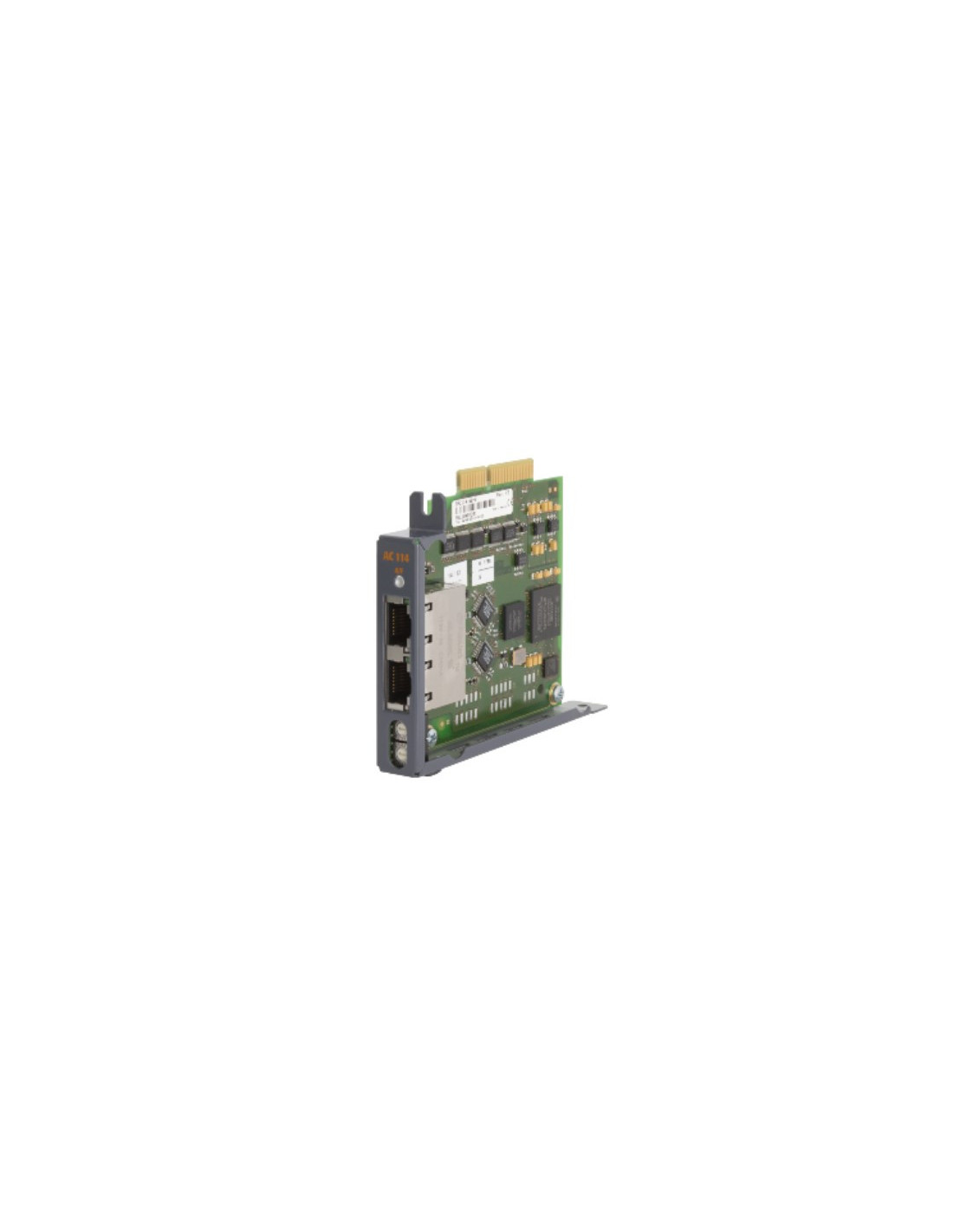

Il modulo 8AC114.60-2 di B&R è un componente plug-in ad alte prestazioni progettato per applicazioni di motion control avanzate. Si integra perfettamente con i servo drive ACOPOS di B&R, implementando un'interfaccia POWERLINK V2 per una comunicazione Ethernet real-time e deterministica.
Questo modulo consente la configurazione e il controllo dei drive in ambienti industriali complessi, grazie a un hub integrato con 2 porte RJ45 che semplifica la topologia a catena (daisy-chain). L'indirizzo del nodo è configurabile tramite switch onboard, facilitando l’installazione e la gestione della rete.
La sua realizzazione robusta e i circuiti parzialmente rivestiti garantiscono una maggiore resistenza a influenze ambientali, tipiche degli ambienti industriali. Offre inoltre un indicatore LED per lo stato operativo e due LED per il monitoraggio dei link di rete.
Per le alimentazioni e dimensioni, il modulo si installa direttamente nello slot dei servo drive ACOPOS, alimentandosi tramite il backplane e consumando massimo 3 W. La lunghezza massima del segmento Ethernet tra stazioni è di 100 metri.
Il 8AC114.60-2 supporta il protocollo Ethernet POWERLINK V2 a 100 Mb/s, due interfacce CAN, una interfaccia Ethernet 100 Base-T, una porta RS232 e una interfaccia X2X Link Master. Include inoltre ingressi/uscite digitali configurabili e un ingresso analogico ±10 V, oltre a memoria rimovibile tramite CompactFlash per l’applicazione.
| Voce | Valore |
|---|---|
| Codice Prodotto | 8AC114.60-2 |
| Tipo modulo | Plug-in ACOPOS POWERLINK V2 |
| Protocolli | Ethernet POWERLINK V2, 100 Mb/s |
| Porte | 2 x RJ45 (hub integrato) |
| Indirizzo nodo | Configurabile tramite switch |
| Consumo energetico | Fino a 3 W |
| Range temperatura operativa | -25 °C ÷ +55 °C |
| Dimensioni | 70.5 x 375 x 235.5 mm (LxAxP) |
| Peso | 4.1 kg |
| Alimentazione | 3 x 400-480 V |
