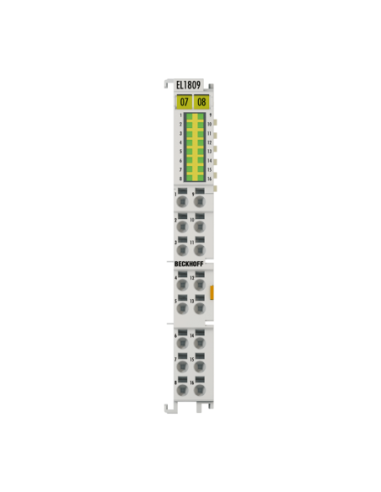

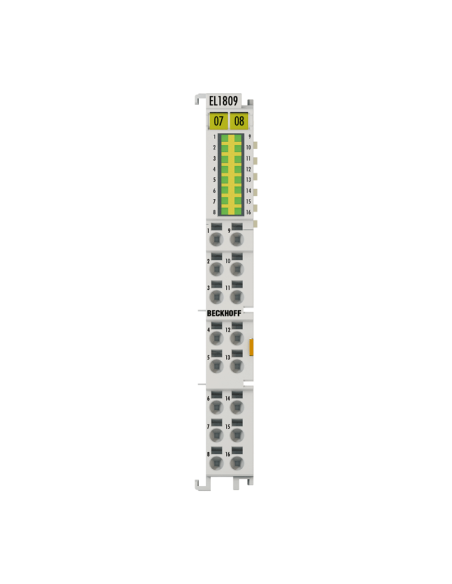

Il Beckhoff EL1809 è un terminale EtherCAT a 16 ingressi digitali, progettato per acquisire segnali binari a 24 V DC provenienti dal livello di processo e trasmetterli, elettricamente isolati, all'unità di automazione superiore. Dotato di un filtro di ingresso di 3 ms, il modulo garantisce una trasmissione stabile e affidabile dei segnali digitali.
Questo terminale si distingue per la sua compattezza, con una larghezza di soli 12 mm, che consente un utilizzo ottimale negli armadi di controllo con spazi limitati. Ogni canale è dotato di un LED di segnalazione dello stato, offrendo un feedback visivo immediato per la diagnostica e la manutenzione. La tecnica di collegamento plug-in diretta supporta conduttori solidi, facilitando l'installazione senza attrezzi.
Il modello EL1809 supporta una tensione nominale di ingresso di 24 V DC con una tolleranza tra -15% e +20%, consumando tipicamente circa 2.4 mA per canale. Il terminale garantisce un isolamento elettrico di 500 V tra la linea di campo e l'E-bus del sistema, aumentando la sicurezza e la protezione da interferenze. È conforme alle normative EN 61131-2 tipo 1/3 ed è adatto per temperature operative da -25 °C a +60 °C con protezione IP20.
Montabile su guida DIN da 35 mm con blocco di sicurezza, l'EL1809 è adatto a soluzioni di automazione industriale che richiedono alta densità di ingressi digitali e un'interfaccia EtherCAT affidabile. La capacità di trasmettere velocemente segnali digitali e la semplicità di integrazione lo rendono una valida scelta per quadri elettrici e sistemi di controllo compatti.
Protocollo di comunicazione EtherCAT
Collegamento 1-wire a innesto diretto
Conformità alle norme EN 61131-2, tipo 1/3
Codici e riferimenti: EL1809
| Voce | Valore |
|---|---|
| Numero di ingressi | 16 |
| Tensione nominale ingresso | 24 V DC (-15% / +20%) |
| Tempo filtro ingresso | 3 ms |
| Consumo ingresso tipico | 2.4 mA per canale |
| Isolamento elettrico | 500 V (E-bus / campo) |
| Alimentazione corrente E-bus | circa 100 mA |
| Dimensioni (LxAxP) | 12 mm x 100 mm x 68 mm |
| Temperatura operativa | -25 °C ... +60 °C |
| Grado di protezione | IP20 |
| Montaggio | Guida DIN 35 mm |
| LED stato canali | Presente per ogni ingresso |
Contattaci per disponibilità e tempi di consegna.
