773100 Pilz

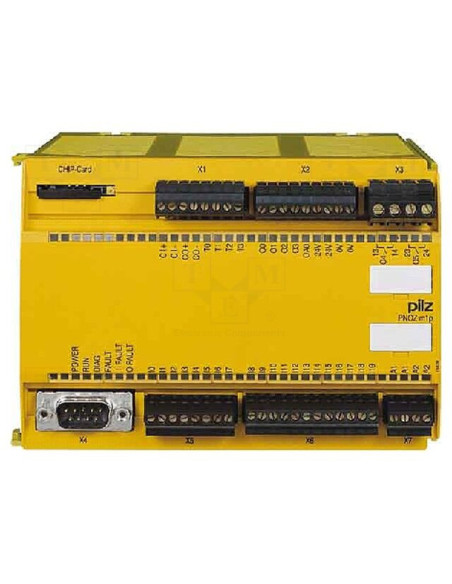

Il modulo base PNOZ m1p 773100 di Pilz è un controller di sicurezza configurabile, progettato per applicazioni di automazione industriale. Dispone di un’interfaccia seriale RS232, ed è espandibile con diversi moduli, offrendo 20 ingressi digitali sicuri, 4 uscite a semiconduttore sicure e 2 uscite relè sicure.
La fornitura di tensione avviene a 24 V DC per due scopi distinti: alimentazione del sistema e alimentazione delle uscite SC. La tolleranza del voltaggio e l’isolamento potenziale tra i vari circuiti garantiscono un funzionamento affidabile e sicuro.
Il modulo è certificato CE, UKCA, TÜV e conforme a standard internazionali come EN 60947-4-1 e EN 60947-5-1, assicurando compatibilità e sicurezza operativa nei sistemi di controllo delle macchine e linee di produzione.
La struttura meccanica permette il montaggio su guida DIN (35 x 7,5 mm) con terminali a vite o a molla, adatti a conduttori flessibili da 24 a 12 AWG. Il dispositivo è progettato per un utilizzo in ambienti con temperatura compresa tra 0 e 60 °C e umidità relativa fino al 93% senza condensa.
Il modello 773100 si integra nella famiglia PNOZmulti Classic e può essere completato con licenze software, card di memoria, e terminali di connessione specifici Pilz. Supporta la comunicazione tramite interfaccia RS232 e dispone di accessori per l'espansione e la programmazione, quali PSS Conv USB/RS232 e chip card da 8KB o 32KB.
| Voce | Valore |
|---|---|
| Tensione di alimentazione (U1) | 24 V DC |
| Tensione di alimentazione uscite (U2) | 24 V DC |
| Ingressi digitali | 20 |
| Uscite a semiconduttore | 4 |
| Uscite relè | 2 |
| Interfaccia seriale | RS232 |
| Montaggio | Guida DIN 35x7.5 mm |
| Temperatura operativa | 0 - 60 °C |
| Dimensioni (A x L x P) | 94 x 135 x 121 mm |
| Certificazioni | CE, UKCA, TÜV, cULus, KCC, KOSHA, EAC |
