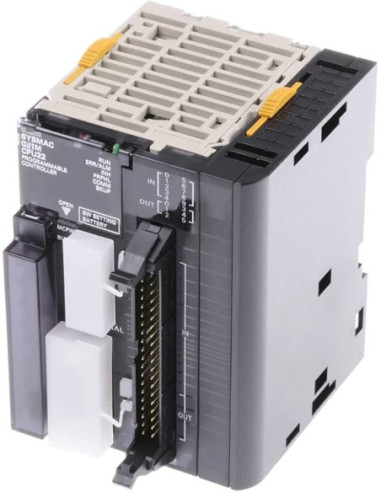

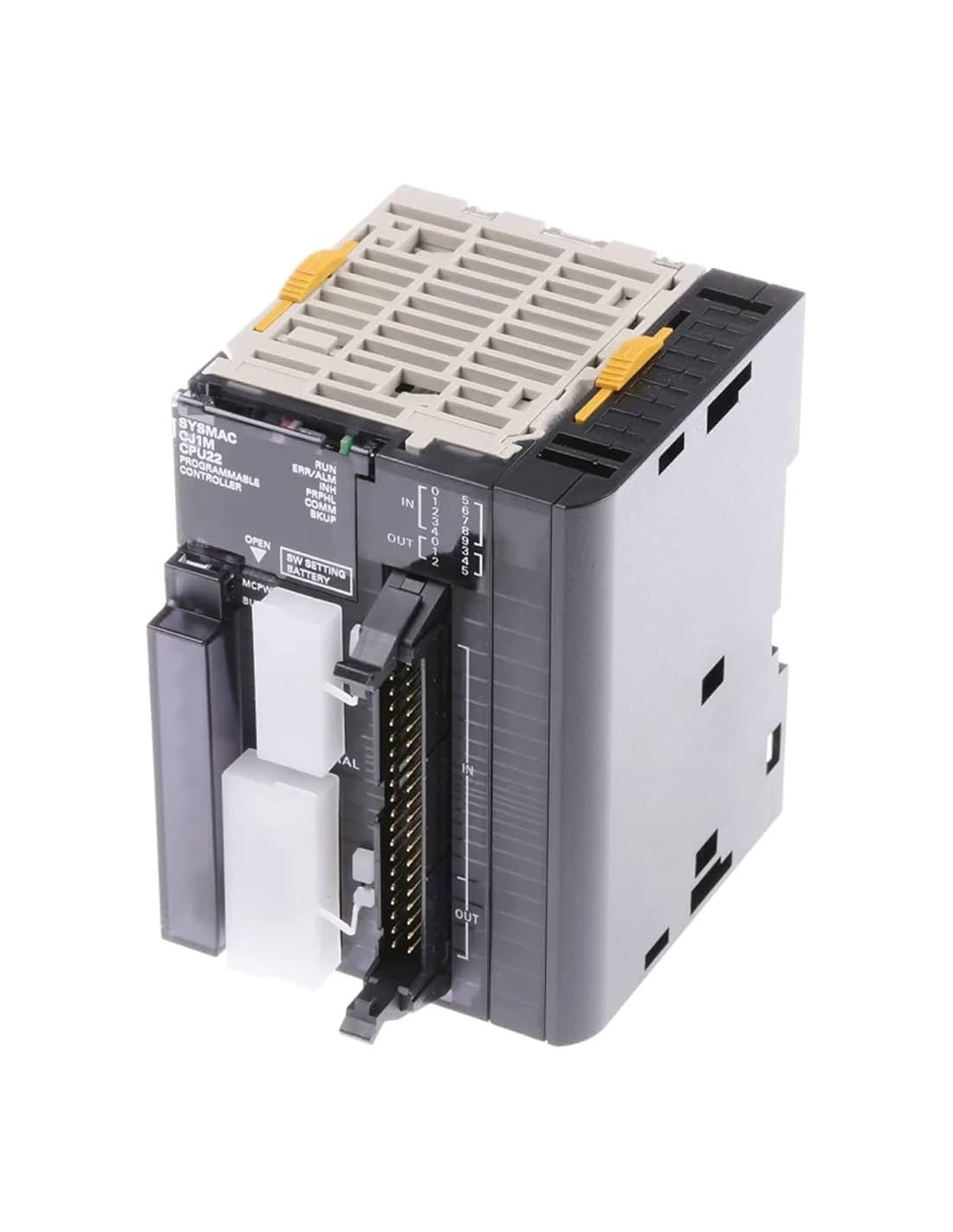

Il CJ1M-CPU22 è una CPU per PLC compatta e orientata alle applicazioni, parte della serie CJ1M di Omron. Progettato per gestire un massimo di 320 I/O e dotato di memoria programmatica di 10K passi, è ideale per il controllo automatizzato con elevate prestazioni.
La CPU integra ingressi e uscite incorporati con 10 ingressi digitali e 6 uscite digitali, supporta 4 ingressi di interrupt e 2 contatori ad alta velocità da 100 kHz, oltre a 2 uscite a impulso. Il processore esegue istruzioni base in circa 0,10 microsecondi e supporta metodi di programmazione completi come Ladder, Structured Text, Sequential Function Chart e linguaggio mnemonico.
Con una capacità massima di connessione fino a 20 unità nell'intero sistema, il CJ1M-CPU22 è previsto per applicazioni che richiedono alta affidabilità e flessibilità, con funzioni di ciclo costante e monitoraggio del tempo di ciclo. La memoria flash integrata garantisce il backup automatico e il ripristino dei dati di programma e parametri di configurazione.
La gestione della memoria è articolata in aree dedicate per I/O, lavoro, conteggi, temporizzatori e dati generici, con supporto per memoria esterna tramite Compact Flash. L'unità supporta inoltre l'esecuzione di numerosi task ciclici e interrupt, permettendo un elevato livello di reattività e controllo preciso degli eventi esterni.
Il modulo appartiene alla famiglia CJ1M e non supporta espansioni con rack aggiuntivi. È compatibile con unità CPU della serie CJ1M con versioni firmware 3.0 e successive, che permettono l'uso di blocchi funzione e la gestione avanzata dei programmi. La comunicazione e il controllo possono sfruttare il bus interno e collegamenti seriali per dispositivi di programmazione e altre periferiche.
Il CJ1M-CPU22 consente la modifica online di sezioni multiple del programma in modalità monitoraggio o programmazione. Il sistema offre diversi livelli di protezione dei programmi e funzionalità di gestione errori con log fino a 20 eventi, inclusi codici e descrizioni dettagliate. È predisposto inoltre per la verifica e simulazione di errori software mediante specifiche istruzioni.
Per l'automazione di processi industriali, il dispositivo gestisce anche comunicazioni tramite DeviceNet e Controller Link, supporta l'interfaccia con unità I/O analogiche e digitali e consente un refresh selettivo della memoria I/O durante il funzionamento.
