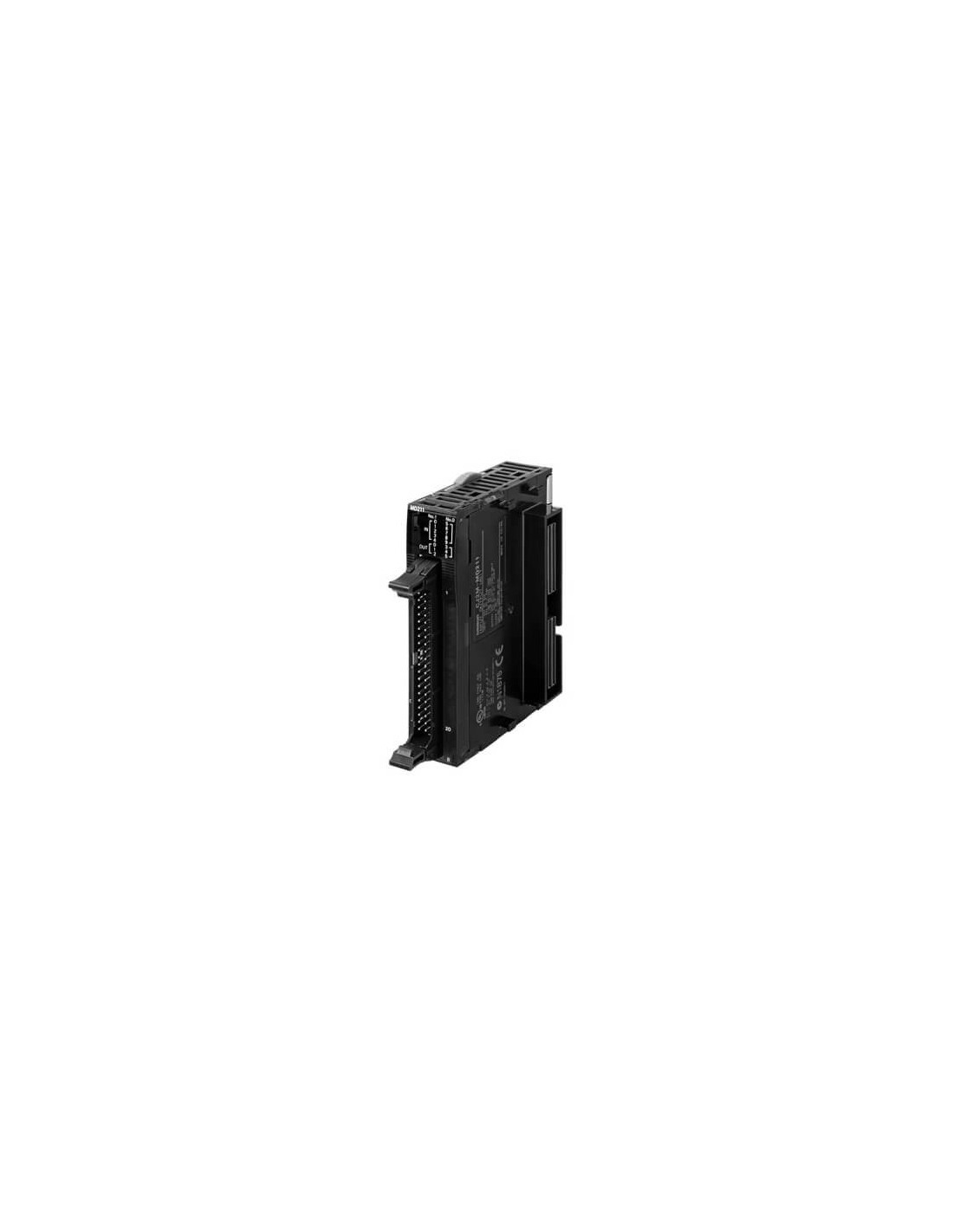

Il modulo CJ2M-MD211 di Omron è un Pulse I/O Module NPN progettato per l'espansione delle capacità dei PLC della serie CJ2M. Offre ingressi ad alta velocità e uscite pulse per il controllo preciso di applicazioni di posizionamento e movimento.
Questo modulo dispone di 10 ingressi digitali, inclusi quattro ingressi di interrupt/quick response e due ingressi per contatori ad alta velocità, oltre a 6 uscite digitali, tra cui due uscite pulse e due uscite PWM. È ideale per gestire segnali da encoder incrementali e segnali a impulsi, facilitando il controllo di assi fino a due canali di ingresso encoder e sei canali di uscita pulse.
Il CJ2M-MD211 si integra nel sistema I/O bus dei PLC CJ2M tramite un connettore MIL (plug non incluso), e supporta una tensione nominale da 5 a 24 VDC con un range ammissibile da 4,75 a 26,4 V. La massima frequenza delle uscite a impulso è pari a 2 kHz, consentendo operazioni di posizionamento affidabili in ambiti di automazione industriale.
Con dimensioni compatte (90 mm di altezza per 20 mm di larghezza e 66,3 mm di profondità) e un peso di 70 g, il modulo è adatto per l'installazione su guide DIN e l'espansione modulare dei sistemi SYSMAC di Omron.
Il CJ2M-MD211 è compatibile con le unità CPU della serie CJ2M di Omron e si collega tramite il bus CPU I/O di questa famiglia. È disponibile una variante sourcing denominata CJ2M-MD212 che utilizza uscite di tipo sourcing, mentre il CJ2M-MD211 utilizza uscite sinking NPN.
Codici e riferimenti: CJ2M-MD211, CJ2M-MD212 (variante sourcing)
| Voce | Valore |
|---|---|
| Tipo modulo | Pulse I/O Unit NPN |
| Ingressi digitali | 10 (4 interrupt/quick response, 2 contatori ad alta velocità) |
| Uscite digitali | 6 (2 pulse, 2 PWM) |
| Frequenza max uscita pulse | 2 kHz |
| Tensione nominale | 5-24 VDC |
| Range tensione ammessa | 4,75-26,4 VDC |
| Tipo ingressi | Incremental encoder, Interrupt, NPN, Voltage pulse |
| Tipo uscite | NPN, PWM, Voltage pulse |
| Connettore I/O | MIL (plug non incluso) |
| Dimensioni H x W x D | 90 x 20 x 66,3 mm |
| Peso | 70 g |
La frequenza massima delle uscite pulse è di 2 kHz.
Il modulo dispone di 10 ingressi digitali (inclusi 4 interrupt/quick response e 2 ingressi per contatori ad alta velocità) e 6 uscite digitali (tra cui 2 pulse e 2 PWM).
Il CJ2M-MD211 opera in un range di tensione da 4,75 a 26,4 VDC, con una tensione nominale di 5-24 VDC.
È compatibile con i PLC della serie CJ2M di Omron e si collega tramite il bus CPU I/O di questa famiglia.
