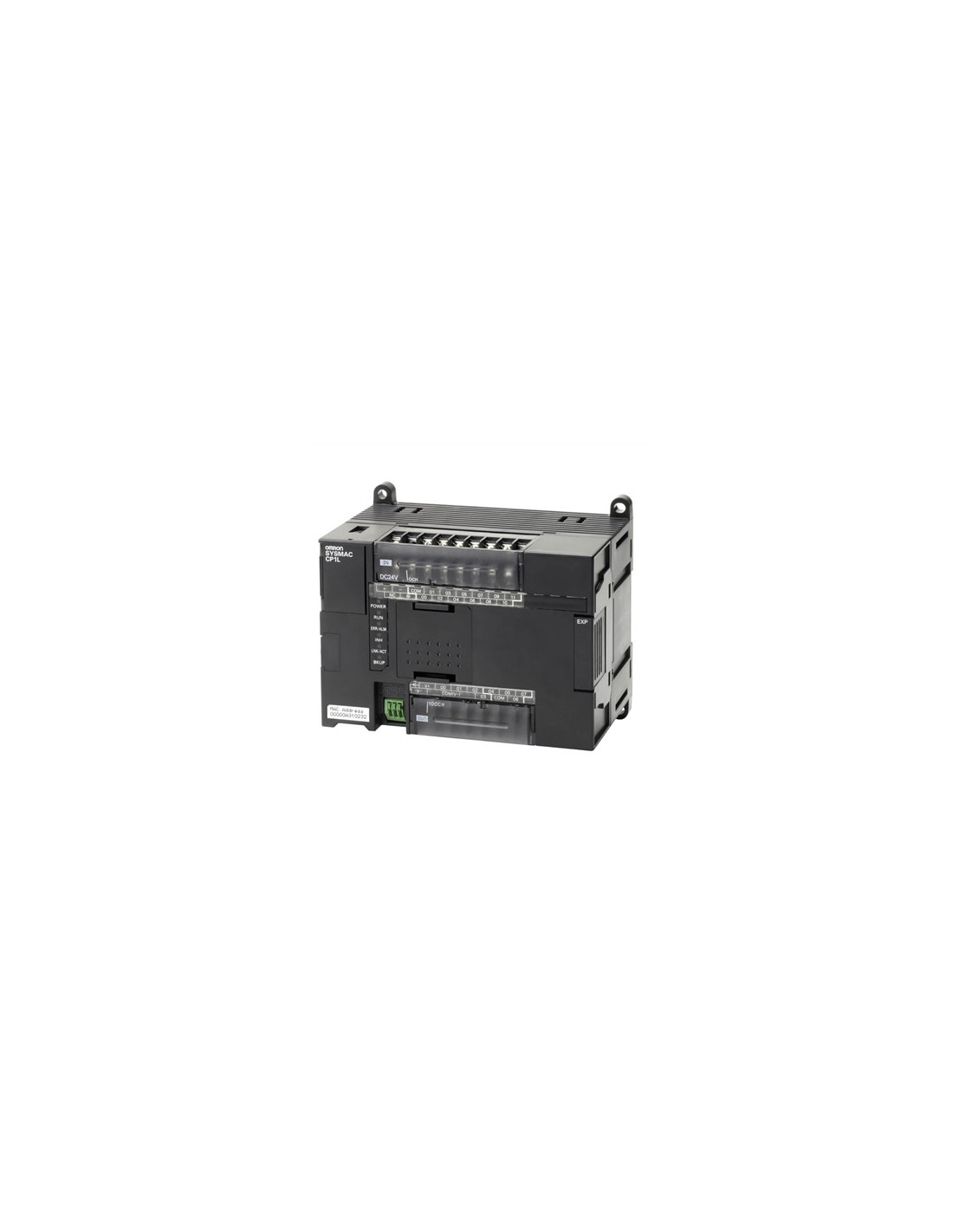

Il CP1L-EL20DR-D è un PLC (Programmable Logic Controller) compatto realizzato da Omron, progettato per il controllo e l'automazione industriale. Supporta un'alimentazione a 24 VDC e dispone di una serie completa di ingressi e uscite con interfacce digitali e analogiche.
Dotato di 12 ingressi digitali PNP/NPN e 8 uscite a relè da 2 A, questo modello integra inoltre 2 ingressi analogici che consentono di acquisire segnali variabili. Il processore interno gestisce programmi fino a 15.000 passi con una capacità di memoria dati di 10.000 parole, garantendo ampio spazio per sviluppare logiche di controllo complesse.
Una caratteristica importante del CP1L-EL20DR-D è la presenza di un'interfaccia Ethernet TCP/IP integrata, che consente connessioni di rete stabili per l'integrazione in sistemi automatizzati. È disponibile inoltre il supporto per varie opzioni di comunicazione seriale, incluse RS-232C, RS-422 e RS-485, che garantiscono elevate flessibilità e compatibilità con dispositivi industriali diversi.
La scheda offre 4 canali di input encoder supportando una frequenza massima di ingresso di 100 kHz, utili per applicazioni di posizionamento e monitoraggio di assi motorizzati. Non sono disponibili uscite a impulsi o assi PTP integrati, concentrando la sua funzionalità su ingressi di conteggio e controllo digitale e analogico.
Le dimensioni contenute di 130 mm (larghezza) x 90 mm (altezza) x 85 mm (profondità) e un peso di 400 g lo rendono facile da installare in quadri elettrici standard con montaggio su DIN rail. Opera in un intervallo di temperatura da 0 a 55 °C, compatibile con ambienti industriali tipici.
