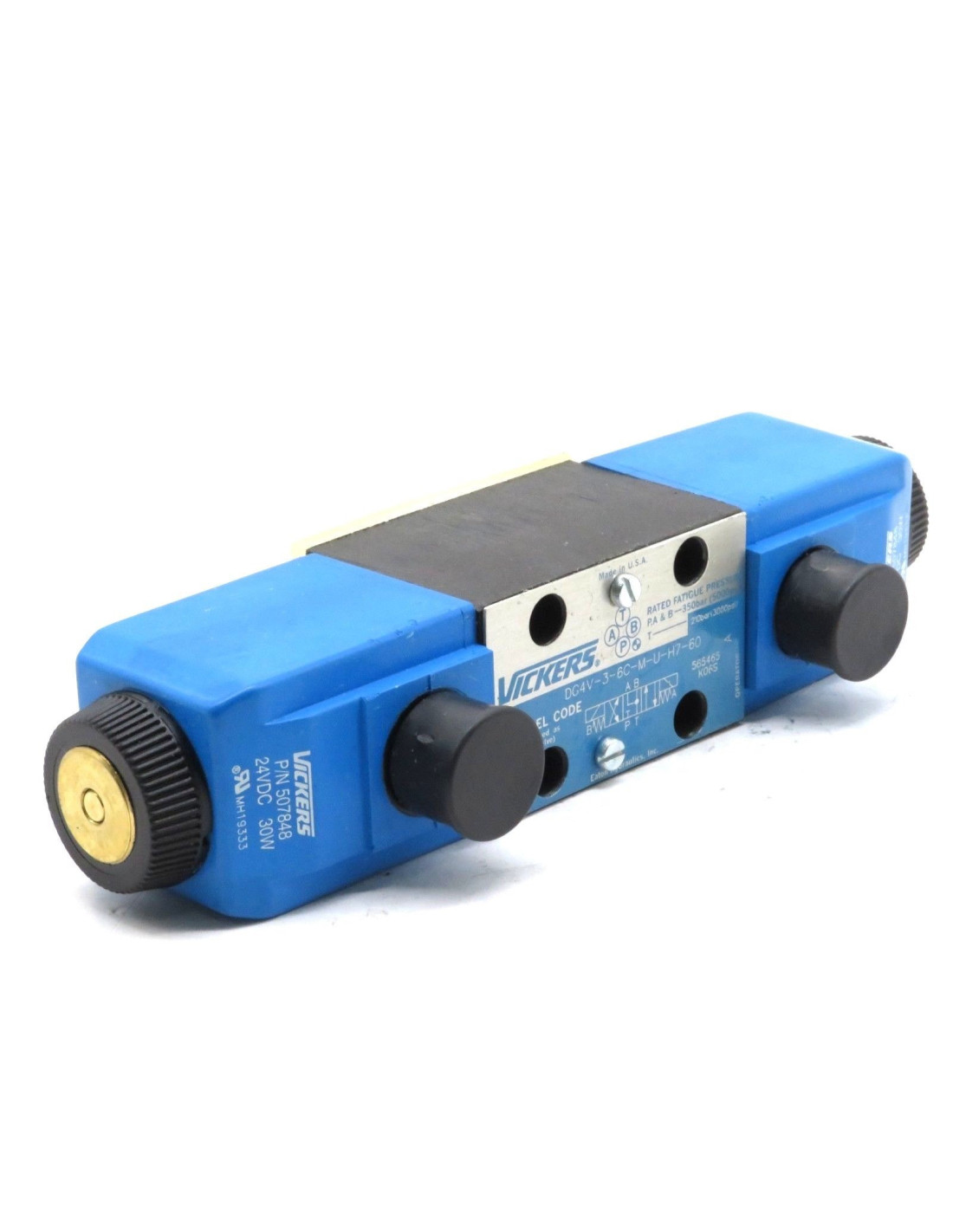

DG4V-3-6C-M-U-H7-60 Eaton
La valvola di controllo direzionale DG4V-3-6C-M-U-H7-60 di Eaton è un componente solenoidale progettato per gestire e dirigere il flusso all'interno di sistemi idraulici industriali. È utilizzata per l'arresto e la deviazione del flusso in punti specifici del circuito, garantendo un controllo preciso e affidabile.
Questa valvola a doppio solenoide appartiene alla serie 60 di Eaton Vickers ed è montata su subplate o collettori, con dimensioni standard ISO 4401-03 (CETOP 3). Il design prevede un centro a molla che riporta la bobina nella posizione di riposo, assicurando stabilità e reattività nel funzionamento.
Il DG4V-3-6C-M-U-H7-60 è in grado di gestire un flusso massimo fino a 80 litri al minuto (circa 21 galloni al minuto) e pressione di esercizio fino a 350 bar (5075 psi). La pressione specifica del porto serbatoio è valutata a 210 bar (3000 psi). La valvola è compatibile con oli minerali (petroliferi) e garantisce una durata elevata grazie a materiali di tenuta come Viton e Buna-N.
La bobina funziona a 24 V DC con una potenza di 30 watt e un tempo di eccitazione rapido tra 28 e 45 millisecondi, permettendo risposte precise nel controllo. È dotata di protezione contro l'inversione di polarità e grado di protezione IP65 per l'uso in ambienti industriali esposti. La connessione elettrica è di tipo ISO 4400 (DIN 43650), una soluzione consolidata e standardizzata per la compatibilità e la facilità d'integrazione.
Questa valvola direzionale, grazie al suo design robusto e alta affidabilità, vanta una vita operativa superiore a 20 milioni di cicli certificati attraverso test di fatica e resistenza. L’installazione risulta compatta e versatile, particolarmente indicata per sistemi di automazione industriale in cui è richiesta una gestione efficiente dell'energia idraulica, soprattutto nei settori della produzione meccanica e dei macchinari pesanti.
Codici e riferimenti: DG4V-3-6C-M-U-H7-60, DG4V36CMUH760
| Voce | Valore |
|---|---|
| Massima portata | 80 L/min (21 GPM) |
| Pressione massima esercizio | 350 bar (5075 psi) |
| Pressione massima porto serbatoio | 210 bar (3000 psi) |
| Materiale tenuta | Viton, Buna-N |
| Fascia temperatura lavoro | -20 °C a +70 °C (-4 °F a 158 °F) |
| Tipo azionamento | Solenoide doppio |
| Dimensione valvola | D03 (ISO 4401-03) |
| Connessione elettrica | ISO 4400 (DIN 43650) 4 pin |
| Potenza bobina | 30 Watt |
| Protezione IP | IP65 |
