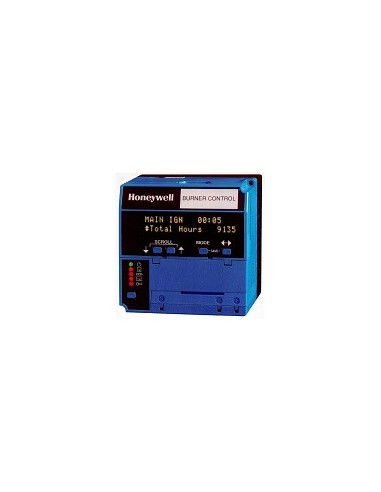

EC7850A1122 Honeywell
Il modulo relè Honeywell EC7850A1122 è un controllo bruciatore integrato basato su microprocessore, progettato per la gestione automatica di bruciatori a combustibile singolo, sia a gas, olio che a combustibile combinato. Appartiene alla serie 7800 e garantisce la piena modulazione del bruciatore, assicurando sequenze di accensione e monitoraggio affidabili e conformi agli standard di sicurezza europei (CE).
Questa unità di controllo è composta da un modulo relè, una base di montaggio (subbase), un amplificatore di segnale fiamma e una scheda di temporizzazione per la fase di purga, che insieme costituiscono il sistema completo per il comando del bruciatore. È compatibile con amplificatori plug-in intercambiabili e può essere supportata da un modulo opzionale di visualizzazione con tastiera (Keyboard Display Module) posizionabile anche remotamente.
Il sistema EC7850A1122 consente il monitoraggio continuo e la supervisione della fiamma, sequenze automatiche di accensione e spegnimento, diagnostica integrata, autoverifiche e test di sicurezza quali controllo di interblocchi, test dinamico degli ingressi, verifica del relè di sicurezza e controllo della fase di purga. Tutti i dati operativi e diagnostici sono fruibili tramite display in varie lingue, semplificando l’intervento tecnico e la manutenzione.
La tensione operativa è di 220-240 V AC a 50/60 Hz, con una purga post ciclo di 15 secondi e periodi di stabilizzazione del pilota di 5 secondi, configurati in base alla scheda temporizzatrice ST7800A. Il modulo possiede inoltre funzionalità di preaccensione e postaccensione, pilotaggio del pilota intermittente e interlock di blocco per sicurezza. Cinque LED indicano lo stato della sequenza, mentre un commutatore a cinque funzioni consente l'esecuzione di test e la visualizzazione dello stato operativo.
La memoria non volatile integrata conserva i file di storico e lo stato di blocco anche dopo interruzioni di alimentazione. Il modulo è ampiamente utilizzato in applicazioni di automazione industriale per il controllo di apparecchi di riscaldamento, fornendo addon opzionali quali interfacce per il controllo remoto e annunciatori di guasto o operatività.
Compatibile con la serie 7800 di Honeywell, utilizza ordinariamente le basi di cablaggio Q7800A/B e amplificatori quali R7847, R7848, R7849, R7851, R7861 o R7886. Supporta inoltre la scheda di temporizzazione plug-in ST7800A per la gestione della purga e può abbinarsi con moduli di visualizzazione e Data ControlBus™ per il controllo e il monitoraggio remoto.
