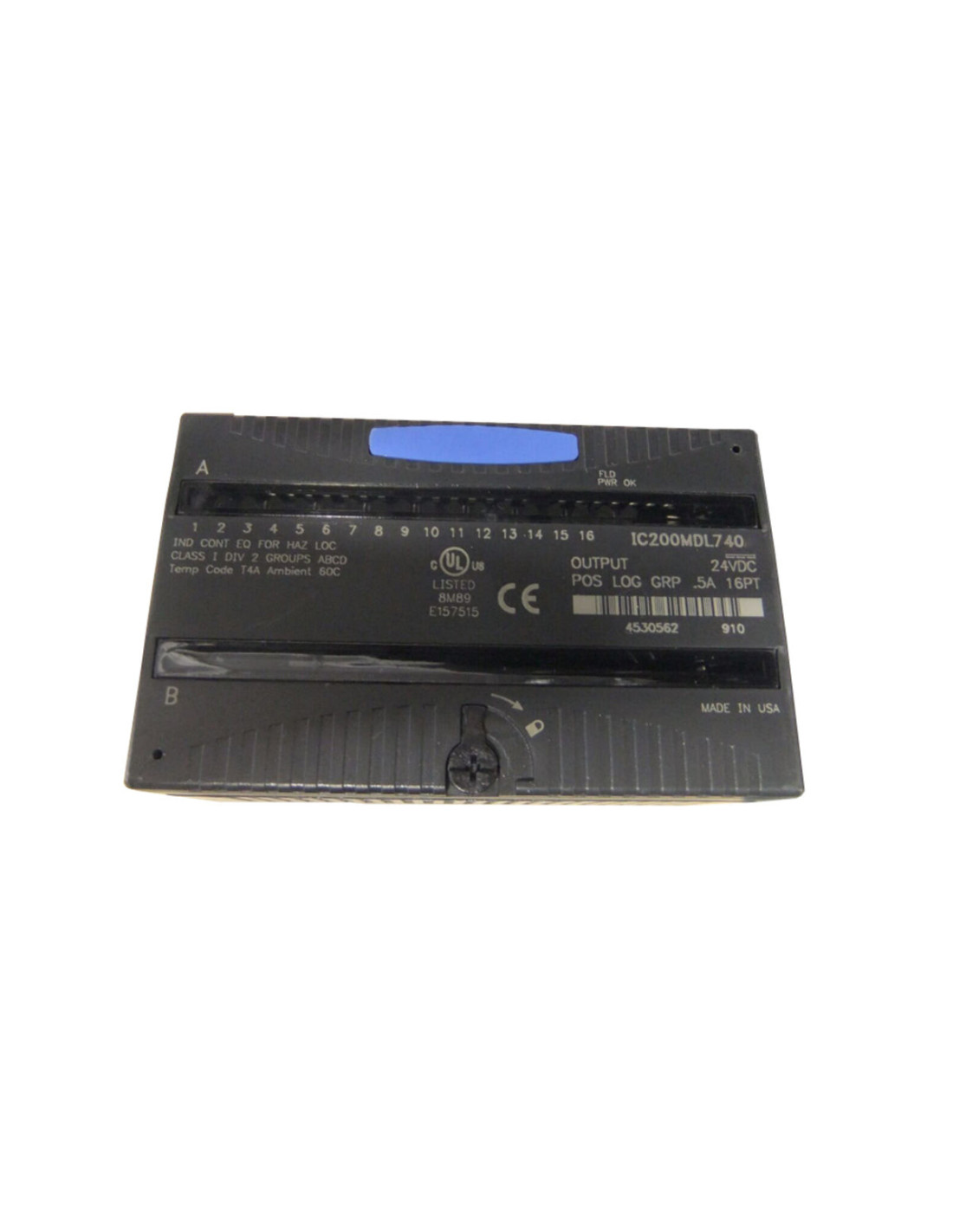

IC200MDL740 Fanuc

Il modulo IC200MDL740 di Fanuc è un modulo di uscita discreta a logica positiva da 16 punti, parte della serie VersaMax. Progettato per applicazioni di automazione industriale, consente il comando affidabile di carichi DC con tensioni nominali di 12 o 24 Volt, supportando uscite a sorgente positiva.

Questo componente gestisce 16 punti di uscita discreti, ciascuno con una corrente massima di 0,5 ampere e una tensione operativa variabile da 10,2 a 30 V DC. La sua caratteristica principale è l'azione rapida, con un tempo di risposta di 0,2 millisecondi allo stato "on" e di 1 millisecondo allo stato "off". Un LED per ciascun punto di uscita fornisce un'indicazione visiva dello stato operativo, contribuendo a una facile diagnostica. Il modulo necessita di alimentazione secondaria per la commutazione dei carichi, con un consumo di 45 mA a 5 V dal bus di backplane.

Il design compatto e la possibilità di inserimento a caldo con vari carrier rendono il modulo facile da installare o sostituire senza interrompere il cablaggio di campo. Il modulo supporta la logica di tipo positiva, utilizzando terminali DC+ e DC- per realizzare il controllo diretto delle uscite. Per carichi induttivi è raccomandato l'uso di circuiti di soppressione esterni, sia posizionati parallelamente al carico sia per singolo punto uscita, per garantire la protezione del modulo.

Il modulo IC200MDL740 fa parte della famiglia VersaMax di GE Fanuc (ora parte di Emerson) ed è compatibile con le basi di relè della serie IC200CHS per un'integrazione flessibile. La presenza di un filtro configurabile e il supporto per la derating termica con tensioni di alimentazione a 24 o 30 V DC garantiscono un'operatività affidabile in ambienti industriali complessi.

Applicazioni tipiche

• Automazione industriale e controllo di processo
• Quadri elettrici per gestione di carichi DC
• Sistemi PLC con interfacce uscite discrete
• Controllo di attuatori e motori in impianti automatizzati
• Installazioni con sistemi VersaMax

Compatibilità e varianti

Il modulo è progettato per funzionare con una tensione nominale di 12 o 24 V DC e può operare in un range da 10,2 a 30 V DC. Esiste una versione migliorata, IC200MDL740B, necessaria per l'operatività a 12 V DC. Supporta l'integrazione con le basi di relè IC200CHS e fa parte della serie IC200M. Diverse revisioni del modello sono disponibili, tra cui IC200MDL740A, C, D, E, G, K e L.

Codici e riferimenti: IC200MDL740, IC200MDL740A, IC200MDL740C, IC200MDL740D, IC200MDL740E, IC200MDL740G, IC200MDL740K, IC200MDL740L, 1C200MDL740, IC200MDL74O, IC200MDL7A0

Dati rapidi

Specifiche tecniche

• Modulo a uscita positiva di tipo sourcing con 16 punti discreti
• Compatibile con basi IC200CHS per relay
• Filtraggio configurabile per gestione segnali
• Funzionamento con alimentazione esterna per carichi
• Design con inserimento a caldo e supporto per più tipi di carrier
• Indicazione visiva dello stato tramite LED dedicati
• Assenza di isolamento punto a punto o fusibili interni
• Picco di caduta tensionale all'uscita pari a 0.3 V
• Corrente di dispersione fino a 0.5 mA a 30 V DC in stato spento

FAQ tecniche

Qual è la corrente massima gestibile per ogni punto di uscita?

Ogni punto può gestire una corrente fino a 0,5 ampere.

Quali sono i tempi di risposta alle variazioni di stato?

Il tempo di risposta massimo è 0,2 millisecondi per l'attivazione (ON) e 1,0 millisecondi per la disattivazione (OFF).

È necessario un circuito di protezione per carichi induttivi?

Sì, è raccomandato utilizzare un circuito di soppressione esterno per proteggere il modulo da interferenze generate da carichi induttivi.

Il modulo supporta l'isolamento tra i punti di uscita?

No, non è previsto isolamento punto a punto né fusibili interni di protezione.
