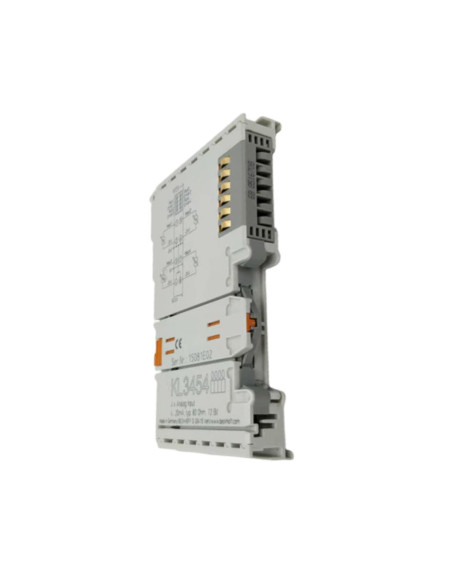

Il KL3454 Beckhoff è un Bus Terminal a 4 canali per ingressi analogici di corrente, progettato per processare segnali compresi tra 4 e 20 mA con risoluzione di 12 bit. Questo modulo consente una trasmissione digitalizzata elettricamente isolata dei segnali per integrazione nei sistemi di automazione industriale Beckhoff.
Il terminale supporta ingressi a 2 fili, con potenziale di massa comune e alimentazione integrata da 24 V DC tramite K-bus, consentendo il collegamento diretto a sensori senza l'uso di alimentatori esterni. Ogni ingresso è dotato di controllo sovraccarico e la diagnostica dello stato viene trasferita al controller tramite il K-bus, con LED dedicati per indicazione di funzionamento e anomalie come sovraccarichi o rottura del filo di collegamento.
La compattezza del modulo ne facilita l'installazione su guida DIN da 35 mm secondo lo standard EN 60715, con grado di protezione IP20 adatto ad ambienti industriali standard. La resistenza alle vibrazioni e agli urti è garantita conformemente alle normative EN 60068-2-6 e EN 60068-2-27, mentre le emissioni e l'immunità EMC rispettano gli standard EN 61000-6-2 e EN 61000-6-4. Il modulo è certificato CE, UL, ATEX, IECEx e DNV, risultando idoneo per applicazioni anche in zone a rischio di esplosione secondo la classe II 3 G Ex ec IIC T4 Gc.
Il KL3454 appartiene alla serie di Bus Terminals KL di Beckhoff ed è compatibile con tutti i terminali KSxxxx. Viene alimentato e comunicato tramite il Bus K-Bus Beckhoff. È disponibile con varianti dotate di livelli di cablaggio pluggabili e formati di comunicazione specifici per Siemens S7 (KL3454-0050).
Codici e riferimenti: KL3454, KS3454, KL3454-0050
| Voce | Valore |
|---|---|
| Numero di ingressi | 4 |
| Intervallo segnale | 4…20 mA |
| Risoluzione | 12 bit |
| Tempo di conversione | ~ 2 ms |
| Errore di misura | < ±0.3% valore scala piena |
| Isolamento elettrico | 500 V (K-bus/signal voltage) |
| Resistenza interna | < 85 Ω |
| Tensione di resistenza impatto | 30 V DC |
| Consumo corrente K-bus | 85 mA tipico |
| Tensione alimentazione | via K-bus, 24 V DC |
| Temperatura operativa | -25…+60 °C |
| Grado protezione | IP20 |
| Dimensioni | 12 mm x 100 mm x 68 mm |
| Peso | circa 55 g |
| Certificazioni | CE, UL, ATEX, IECEx, DNV |
