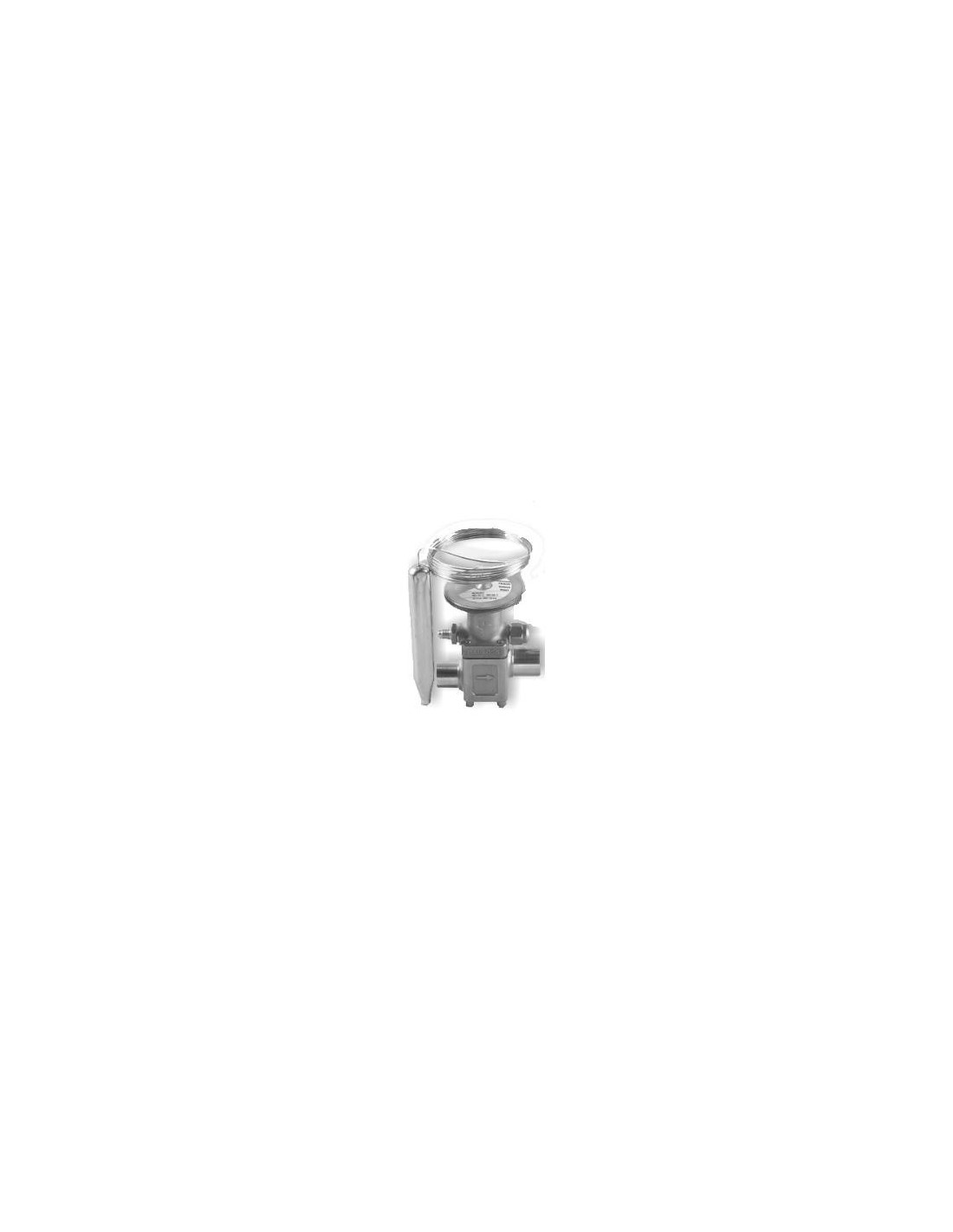

L’elemento Danfoss 067B3342 è progettato per valvole di espansione termostatica TE 5, impiegato in impianti frigoriferi con refrigeranti R404A e R507A. Consente un controllo preciso del flusso di refrigerante per mantenere l’efficienza del ciclo di raffreddamento.
Questo componente è un elemento sensibile per valvole di espansione termostatica, caratterizzato da un tubo capillare di 3000 mm con raccordo di equalizzazione flare da 1/4". È realizzato in ottone, garantendo robustezza e affidabilità nel controllo della pressione, con una capacità di lavoro fino a 28 bar (400 psig). Il campo di temperatura operativo si estende da -40 °C a +10 °C, adatto a condizioni di servizio tipiche nel settore del freddo industriale e commerciale. Il sistema di equalizzazione è esterno, fondamentale per mantenere la stabilità e la precisione della risposta termica della valvola.
Il modello 067B3342 appartiene alla serie TE 5 di Danfoss, specificamente progettata per un’ampia gamma di applicazioni di refrigerazione con l’utilizzo di refrigeranti moderni come R404A e R507A. La sua configurazione di 1/4" flare include anche il tubo capillare di notevole lunghezza per permettere un facile posizionamento e installazione in impianti complessi. Essendo conforme a normative come RoHS e con approvazioni specifiche (EAC LLC CDC TYSK), garantisce standard di qualità e sicurezza riconosciuti.
Il codice 067B3342 si riconosce principalmente dal tipo TE 5, dal tubo capillare da 3000 mm e dalla dimensione di raccordo equalizzazione da 1/4" flare, abbinato al range di temperatura da -40 a +10 °C e pressione massima di 28 bar.
Verificare che il refrigerante utilizzato corrisponda a R404A o R507A, controllare la compatibilità dimensionale del tubo capillare e la presenza dell’equalizzazione esterna. Confermare inoltre che la pressione di esercizio rimanga entro 28 bar.
Non utilizzare l’elemento con refrigeranti diversi da quelli indicati (R404A/R507A). Assicurarsi che il collegamento del tubo capillare e il tipo di equalizzazione corrispondano al modello TE 5 per evitare malfunzionamenti.
| Voce | Valore |
|---|---|
| Codice prodotto | 067B3342 |
| Tipo | TE 5 |
| Materiale corpo | Ottone (Brass) |
| Lunghezza tubo capillare | 3000 mm (118 in) |
| Connessione equalizzazione | Flare 1/4" |
| Pressione massima | 28 bar (400 psig) |
| Temperatura operativa | -40 °C ÷ +10 °C |
| Refrigeranti compatibili | R404A, R507A |
| Peso netto | 0,44 kg |
| Approvazioni | EAC LLC CDC TYSK |
Qual è il range di temperature operative dell'elemento 067B3342?
L’elemento opera efficacemente tra -40 °C e +10 °C.
Il componente è progettato per refrigeranti R404A e R507A.
Che tipo di raccordo ha per l’equalizzazione della pressione?
Il raccordo per l’equalizzazione è di tipo flare da 1/4".
La pressione massima è di 28 bar (400 psig).
Contattaci per disponibilità e tempi di consegna.
