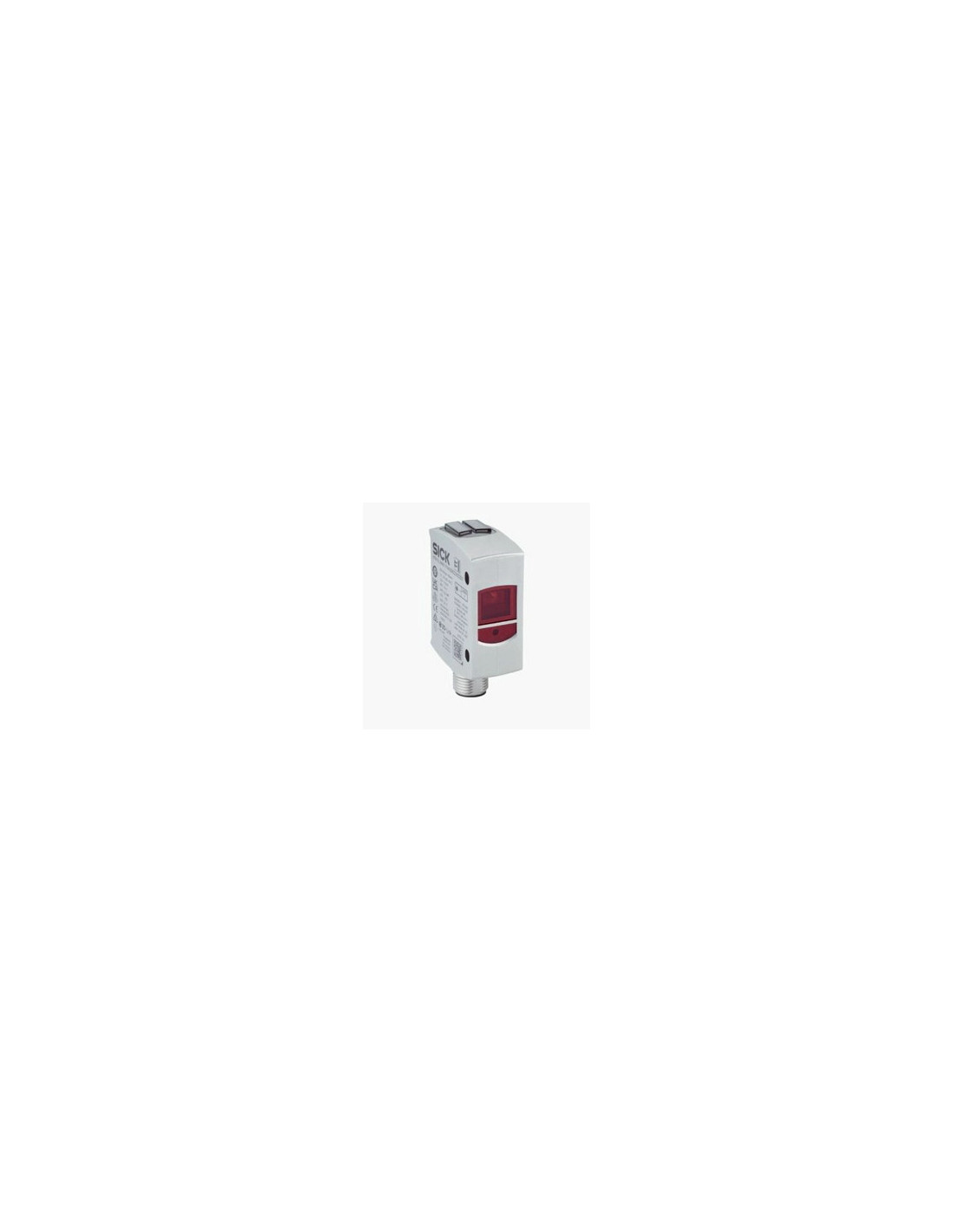

1133547 Sick Il sensore fotoelettrico 1133547 di Sick è progettato per il rilevamento di oggetti mediante tecnologia a infrarossi con luce laser visibile rossa. Ideale per applicazioni di automazione industriale, assicura misure affidabili su distanze variabili fino a 700 mm grazie a modalità di funzionamento configurabili in base alle esigenze.
Questo sensore di prossimità ottico basato su principi di soppressione dello sfondo e del primo piano offre un’elevata precisione di rilevamento con risoluzione di 1 mm e ripetibilità inferiore allo 0,5%. Il dispositivo permette la regolazione manuale del range di rilevamento tramite interfaccia touch o insegnamento 1-point e 2-point teach-in, adattandosi quindi a diverse condizioni ambientali e tipi di oggetto con remissione luminosa fino al 90% (bianco standard DIN 5033). La tecnologia MultiMode consente di selezionare modalità operative per velocità, standard o precisione, estendendo il range operativo da un minimo di 25 mm fino a 700 mm per la massima flessibilità.
Il sensore 1133547 integra uscita push-pull configurabile PNP/NPN e può comunicare tramite interfaccia IO-Link V1.1, facilitando l’integrazione in sistemi di controllo avanzati con diagnostica e configurazione remota. La robustezza è garantita dal corpo in acciaio inox V4A (316L) con grado di protezione IP67/IP69, adatto ad ambienti industriali gravosi. Il dispositivo rispetta gli standard di sicurezza laser classe 1 secondo IEC 60825-1. Con un tempo di risposta di 15 ms, può gestire applicazioni con frequenze medie di rilevamento.
Il codice 1133547 è associato alla serie WTM10L della gamma W10 di Sick. La presenza di uscita push-pull PNP/NPN, il corpo in acciaio inox e la connessione tramite connettore M12 a 4 poli sono caratteristiche distintive per il riconoscimento del modello.
Verificare la compatibilità di interfaccia IO-Link e il tipo di uscita (PNP/NPN) con il sistema di controllo esistente. Accertarsi che la distanza di rilevamento richiesta rientri nei limiti da 25 a 700 mm, e che il corpo in acciaio inox e la protezione IP67/IP69 siano adeguati per l’ambiente operativo.
Non impostare il range di rilevamento al di fuori dei valori configurabili per la modalità scelta; ciò potrebbe compromettere la precisione o interferire con la soppressione dello sfondo. Inoltre, evitare di collegare il sensore a sistemi non compatibili con IO-Link o senza considerare la polarità dell’uscita push-pull.
| Voce | Valore |
|---|---|
| Principio funzionale | Sensor fotoelettrico di prossimità |
| Range rilevamento | 25 mm ... 700 mm |
| Tempo di risposta | 15 ms |
| Uscita | Push-pull PNP/NPN |
| Interfaccia | IO-Link V1.1 |
| Alimentazione massima | 30 V DC |
| Corrente massima | 100 mA |
| Corpo | Acciaio inox V4A (316L) |
| Grado protezione | IP67/IP69 |
| Fonte luminosa | Laser rosso visibile (655 nm) |
| Classe laser | Classe 1 IEC 60825-1 |
| Dimensioni (LxPxH) | 135 x 80 x 70 mm (con imballo) |
| Temperatura operativa | -10 °C ... +55 °C |
Il sensore può rilevare oggetti efficacemente fino a un massimo di 700 mm, in modalità precisione.
Sono previste tre modalità: Mode 1 (Speed), Mode 2 (Standard) e Mode 3 (Precision), selezionabili tramite MultiMode.
Il sensore ha un’uscita push-pull configurabile sia PNP sia NPN per un’ampia compatibilità con sistemi di controllo.
Il dispositivo rientra nella Classe 1 secondo la normativa IEC 60825-1, garantendo sicurezza nella gestione del laser.
