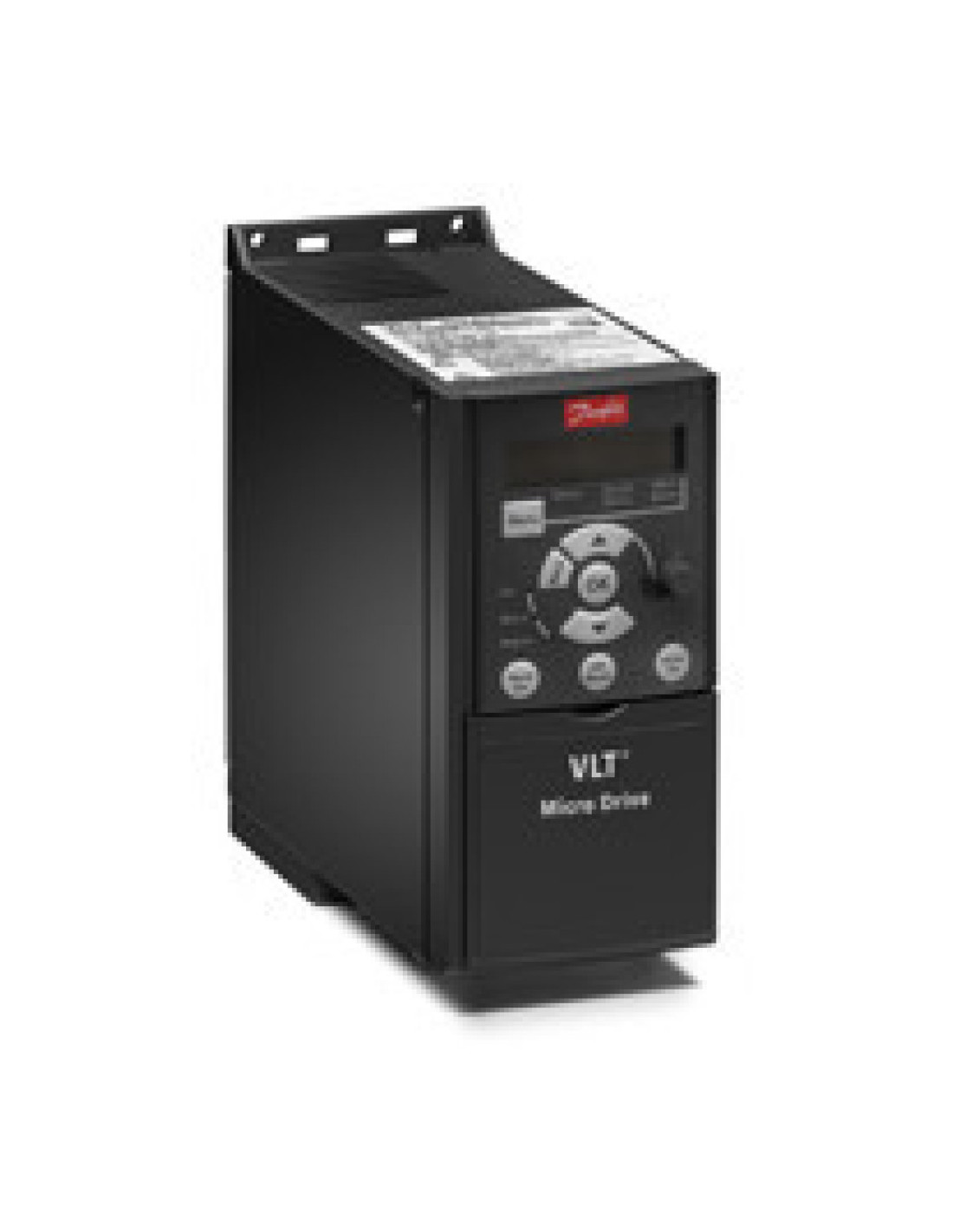

132F0022 Danfoss Il 132F0022 Danfoss è un inverter AC trifase da 2,2 kW progettato per il controllo preciso di motori elettrici in applicazioni industriali e HVAC. Appartiene alla famiglia VLT® Micro Drive, caratterizzata da dimensioni compatte e alta affidabilità.

Questo drive industriale opera con tensione di alimentazione da 380 a 480 VAC e gestisce correnti fino a 5,6 A, offrendo un controllo efficiente della velocità con un range di frequenza da 0 a 200 Hz in modalità VVC+ e fino a 400 Hz in modalità VxF. Il design a “libro” consente il montaggio affiancato senza necessità di derating, ottimizzando l’ingombro all’interno dei quadri elettrici. La protezione IP20 e il filtro EMC di classe industriale (H3, C2) garantiscono durata e conformità agli standard, mentre il freno elettronico integrato (brake chopper) permette un arresto rapido e sicuro del motore. Il 132F0022 dispone di 5 ingressi digitali, 2 ingressi analogici, 1 uscita analogica e 1 relè, consentendo ampie possibilità di interfacciamento con sistemi di controllo. La programmazione è facilitata tramite software dedicato e comunicazione Modbus RTU su RS485.

Come identificare il modello

Il codice completo del prodotto fa riferimento a FC-051P2K2T4E20H3BXCXXXSXXX, dove “132F0022” è il part number specifico per il modello con potenza di 2,2 kW e tensione 380-480V. L’assenza del pannello locale (keypad) è identificata da “X” nella configurazione LCP.

Cosa controllare prima della sostituzione

Verificare la compatibilità della tensione di alimentazione (380-480 VAC trifase) e la potenza richiesta dal motore (2,2 kW). Assicurarsi che il quadro consenta un montaggio senza derating grazie al design IP20. Controllare che il sistema richieda o meno un freno elettronico integrato.

Errori comuni da evitare

Installare il drive senza rispettare gli spazi di ventilazione raccomandati (100 mm sopra e sotto, nessuno ai lati è necessario). Non utilizzare il keypad non previsto nel modello senza ordinare l’unità separata.

Applicazioni tipiche

• Controllo motori trifase in impianti HVAC
• Automazione di macchinari industriali generici
• Regolazione di velocità in sistemi di pompaggio
• Integrazione in quadri elettrici compatti

Compatibilità / Interfacce / Varianti

• Famiglia: VLT® Micro Drive FC-51
• Comunicazioni: RS485 con protocolli FC e Modbus RTU
• Tensione di alimentazione: 380-480 V AC trifase
• Configurazione: senza pannello locale (LCP venduto separatamente)
• Filtro EMC: Classe industriale H3 (C2)
• Codici e riferimenti: 132F0022, FC-051P2K2T4E20H3BXCXXXSXXX

Dati rapidi

Specifiche / Caratteristiche

• Design compatto tipo “book style” per montaggio affiancato senza derating
• Brake chopper integrato per frenata sicura
• Filtro RFI classe A1/B (C1) conforme a IEC/EN 61800-3
• Coated PCB per protezione da polvere e umidità
• Supporta 5 ingressi digitali, 2 ingressi analogici, 1 uscita analogica e 1 uscita relè
• Programmazione tramite software Danfoss MCT 10 via RS485
• Montaggio a cubicle con fori predisposti per fissaggio

FAQ tecniche

Qual è la potenza massima gestibile dal drive 132F0022?

Il drive è progettato per una potenza nominale di 2,2 kW (3 HP).

Quali protocolli di comunicazione supporta il modello?

Supporta Modbus RTU e protocollo FC su interfaccia RS485.

È incluso il pannello locale (keypad) nel prodotto?

No, il keypad è venduto separatamente come accessorio.

Quali sono i requisiti di montaggio per il 132F0022?

Il drive può essere montato fianco a fianco senza derating con uno spazio di ventilazione di 100 mm sopra e sotto e nessuno ai lati.
