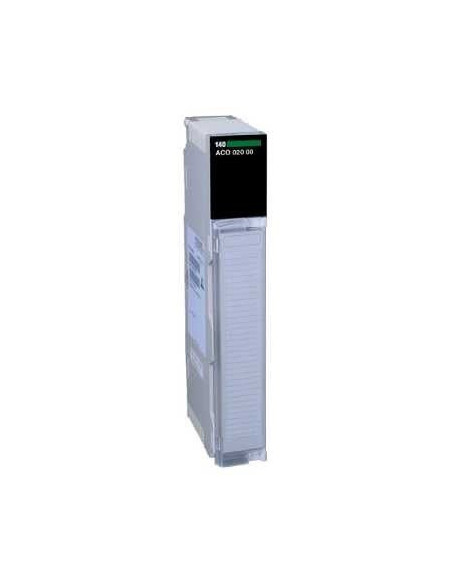

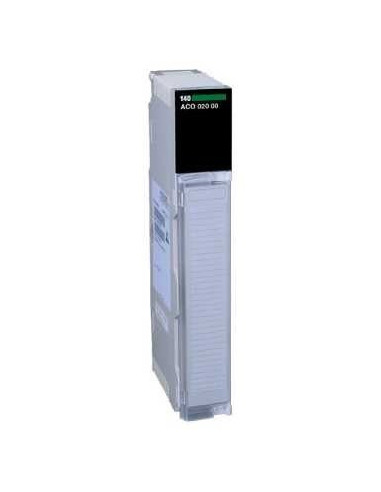

Il modulo di uscita analogica Schneider Electric 140ACO02000 è progettato per applicazioni industriali nell’ambito della piattaforma Modicon Quantum. Il modello offre 4 canali di uscita analogica in corrente 4-20 mA con risoluzione a 12 bit, garantendo precisione e affidabilità nelle funzioni di controllo e automazione.
Il modulo 140ACO02000 supporta quattro uscite analogiche in corrente bipolare 4-20 mA, con 12 bit di risoluzione che consentono una conversione precisa del segnale con una linearità entro ±1 LSB e un errore di accuratezza assoluta massimo dello ±0,20% a 25 °C. Il dispositivo richiede 4 parole di output per l’indirizzamento, permettendo la gestione indipendente dei canali.
Funziona con una tensione di loop compresa tra 12 e 30 V DC, con una caduta di tensione da 7 a 30 V a 20 mA. È caratterizzato da un tempo di aggiornamento rapido di 3 ms e una velocità di impostazione del segnale di 900 µs, consentendo risposte tempestive nelle applicazioni di controllo. L’isolamento elettrico tra i canali è garantito fino a 750 V DC per un minuto e 500 V AC a frequenze tra 47 e 63 Hz, assicurando sicurezza e protezione del sistema.
La compensazione automatica delle variazioni di temperatura limita la deriva dell’accuratezza a un massimo di ±0,007% per °C, mantenendo prestazioni costanti in ambienti industriali variabili. Inoltre, il modulo integra un sistema di rilevamento guasti con segnalazione di circuito aperto per la corrente di uscita nei range 4-20 mA, facilitando la diagnostica.
Il modello si riconosce dal codice 140ACO02000 ed è caratterizzato da quattro canali di uscita analogica in corrente 4-20 mA con risoluzione a 12 bit, parte della piattaforma Modicon Quantum Schneider Electric.
Verificare la corretta tensione di alimentazione esterna tra 12 e 30 V DC e l’assorbimento di corrente del bus pari a 480 mA. Controllare inoltre la presenza di eventuali segnali di guasto tramite gli indicatori LED integrati.
Evitare di superare i limiti di isolamento tra canali e alimentazione per prevenire danni elettrici. Non ignorare l’indicazione di circuito aperto nelle uscite di corrente per evitare malfunzionamenti.
Il modulo 140ACO02000 è specifico per la piattaforma Modicon Quantum di Schneider Electric. Supporta uscite in corrente 4-20 mA a 12 bit bipolari.
Codici e riferimenti: 140ACO02000, 140-ACO-020-00, SKU 27445.
| Voce | Valore |
|---|---|
| Numero uscite analogiche | 4 |
| Gamma corrente uscita | 4-20 mA |
| Risoluzione | 12 bit |
| Tensione di alimentazione | 12-30 V DC |
| Caduta di tensione | 7-30 V @ 20 mA |
| Precisione (errore) | ±0,20 % full scale @ 25 °C |
| Linearità | ±1 LSB |
| Deriva temperatura | ±0,007 % full scale/°C max |
| Isolamento tra canali | 750 V DC (1 min), 500 V AC |
| Tempo aggiornamento | 3 ms |
| Tempo di settaggio | 900 µs |
| Corrente bus richiesta | 480 mA |
| Potenza dissipata | ≤ 5,3 W |
| Peso | 0,85 kg |
Il modulo genera segnali di uscita in corrente da 4 a 20 mA con risoluzione a 12 bit.
Quanti canali analogici sono disponibili nel modello 140ACO02000?
Sono presenti quattro canali di uscita analogica indipendenti.
Il modulo opera con una tensione di alimentazione esterna compresa tra 12 e 30 V DC.
Il modulo utilizza LED rossi per indicare guasti ai singoli canali e guasti esterni, mentre LED verdi indicano il normale funzionamento e la presenza di comunicazione bus.
Contattaci per disponibilità e tempi di consegna.
