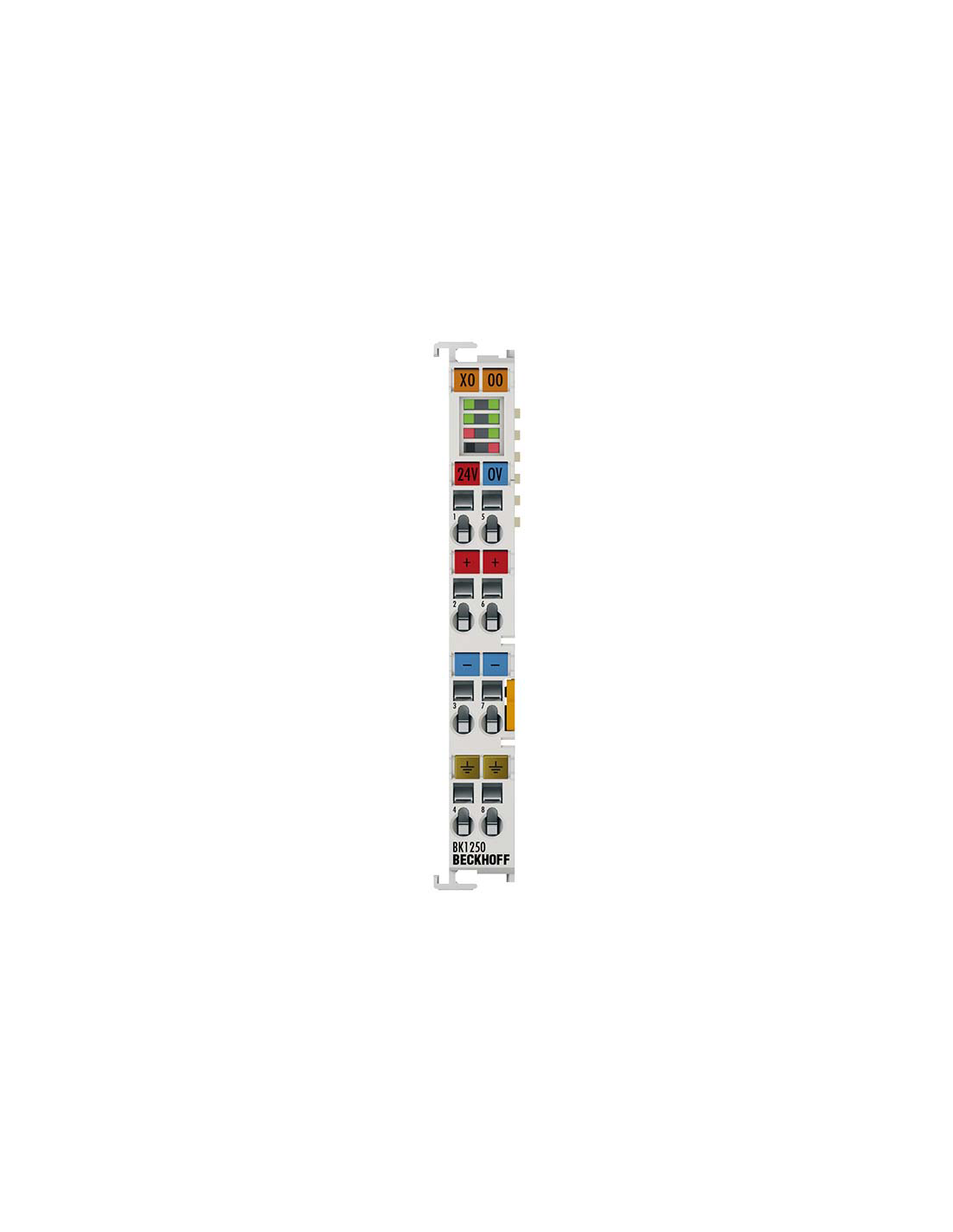

BK1250 Beckhoff

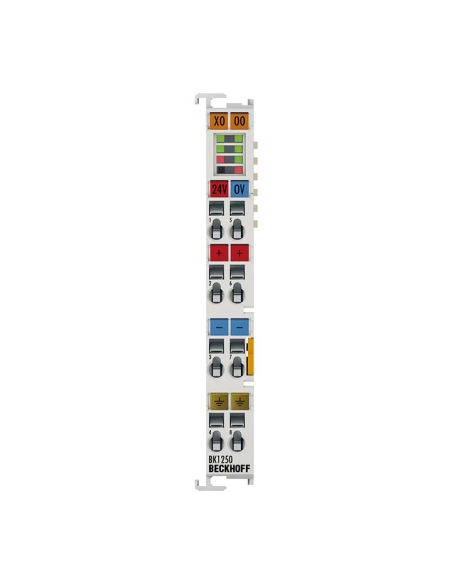

Il BK1250 è un bus coupler prodotto da Beckhoff che permette l'integrazione mista di EtherCAT Terminals (ELxxxx) e standard Bus Terminals (KLxxxx) in un'unica stazione di controllo. Facilita la comunicazione e l'alimentazione di moduli I/O in sistemi di automazione industriale su rete EtherCAT a 100 Mbaud.

Questo dispositivo compatto, con alloggiamento a terminale, supporta fino a 64 Bus Terminals direttamente collegati e può essere ampliato a 255 con un'estensione K-bus. Fornisce un'alimentazione di sistema e campo a 24 V DC, con una corrente massima di 10 A sui contatti di potenza, e gestisce automaticamente l'assegnazione dell'immagine di processo all'interno del sistema EtherCAT.

La configurazione dei Bus Terminals collegati può essere effettuata tramite il software KS2000 usando il protocollo ADS o mediante blocchi funzione presenti in PLC e IPC. La connessione al bus dati avviene tramite contatti E-bus con doppia porta RJ45 per la rete EtherCAT, con isolamento elettrico di 500 V tra potenza, alimentazione e Ethernet, garantendo sicurezza e affidabilità.

Realizzato in polycarbonate, il BK1250 si monta su guida DIN standard da 35 mm secondo EN 60715 e vanta protezione IP20. È conforme agli standard EMC EN 61000-6-2 e EN 61000-6-4, resistente a vibrazioni e urti secondo EN 60068-2-6 e EN 60068-2-27, e dispone di certificazioni CE, CCC, UL, ATEX e IECEx con marcatura Ex per ambienti potenzialmente esplosivi.

Applicazioni

• Quadri elettrici con distribuzione distribuita di I/O
• Integrazione di terminali EtherCAT e Bus Terminal standard in reti industriali
• Sistemi di automazione con necessità di elevata densità di I/O
• Controllo e automazione di macchine e impianti
• Configurazioni modulari con espandibilità tramite interfacce K-bus

Compatibilità e interfacce

Il BK1250 utilizza il protocollo EtherCAT con una velocità di trasferimento dati di 100 Mbaud. Supporta l'interfaccia E-bus per il collegamento verso Bus Terminals, con alimentazione a 24 V DC. La configurazione è possibile tramite KS2000, TwinCAT System Manager o accesso ADS via EtherCAT. Sono compatibili i terminali delle serie ELxxxx (EtherCAT) e KLxxxx (Bus Terminal) e le estensioni K-bus (interfacce KL9020 e KL9050) per incrementare il numero di moduli collegabili.

Codici e riferimenti: BK1250

Dati rapidi

Voce                        | Valore
----------------------------|---------------------------
Protocollo                  | EtherCAT
Velocità trasferimento dati | 100 Mbaud
Alimentazione               | 24 V DC (-15%/+20%)
Assorbimento corrente       | Max 200 mA
Numero Bus Terminal         | 64 (espandibile a 255)
Corrente contatti potenza   | Max 10 A
Isolamento elettrico        | 500 V
Temperatura operativa       | -25 °C ... +60 °C
Dimensioni (LxAxP)          | 12 mm x 100 mm x 68 mm
Montaggio                   | Guida DIN 35 mm (EN 60715)
Peso                       | 55 g
Grado di protezione         | IP20
Certificazioni              | CE, CCC, UL, ATEX, IECEx

Caratteristiche principali

• Compatto bus coupler per l'uso misto di EtherCAT ELxxxx e Bus Terminal KLxxxx
• Comunicazione ad alta velocità a 100 Mbaud su rete EtherCAT
• Configurazione flessibile via KS2000 o ADS
• Alimentazione e distribuzione potenza integrate da 24 V DC con capacità fino a 10 A
• Protezione elettrica e isolamento fino a 500 V
• Resistenza a vibrazioni e urti conforme a normative industriali EN
• Montaggio semplice su guida DIN da 35 mm
• Compatibilità con estensioni K-bus per espansione fino a 255 terminali
• Indicazione tramite LED di stato e funzionamento
• Materiale resistente in policarbonato e grado protezione IP20
• Marcatura ATEX e IECEx per impieghi in aree potenzialmente esplosive

FAQ tecniche

Quanti Bus Terminal possono essere collegati direttamente al BK1250?

Fino a 64 Bus Terminal possono essere collegati direttamente; con un'estensione K-bus è possibile raggiungere fino a 255 terminali.

A quale tensione opera il BK1250 e quale assorbimento ha?

Il BK1250 funziona a 24 V DC con una tolleranza di -15%/+20%, e un assorbimento massimo di 200 mA.

Qual è la velocità di trasferimento dati supportata?

La velocità di comunicazione è di 100 Mbaud, conforme agli standard EtherCAT 100BASE-TX.

Come si configura il BK1250?

La configurazione avviene tramite il software KS2000 usando il protocollo ADS o mediante blocchi funzione in PLC o IPC compatibili.
