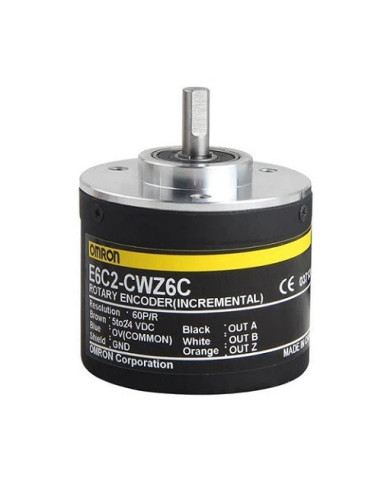

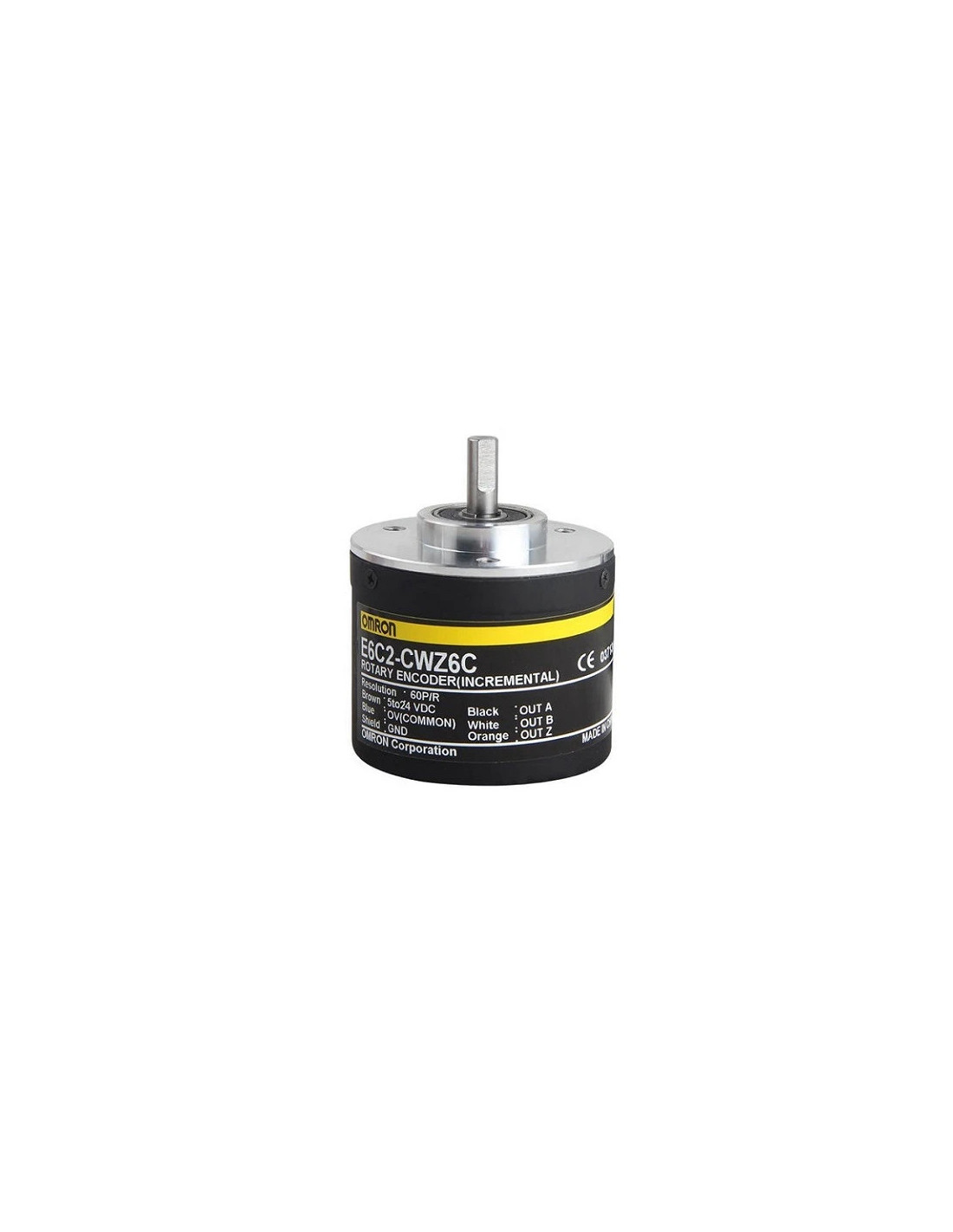

E6C2-CWZ6C1024P-R Omron
Il modello E6C2-CWZ6C1024P-R di Omron è un encoder rotativo incrementale progettato per applicazioni industriali che richiedono una misurazione precisa della velocità e della posizione angolare. Con un diametro esterno di 50 mm e una risoluzione di 1024 impulsi per rivoluzione, questo encoder è adatto a sistemi di automazione che richiedono un segnale di output affidabile e a elevata frequenza di risposta.
Questo encoder incrementale restituisce segnali tramite fasi A, B e indice Z, con uscita NPN a collettore aperto. Grazie all’alimentazione da 5 a 24 VDC, può adattarsi a diversi ambienti e impianti. Il modello è cablato con un cavo di 2 metri per un’installazione facilitata.
Il principio di funzionamento si basa su un sensore ottico che genera impulsi proporzionali alla rotazione dell’albero con una protezione contro inversioni di polarità, cortocircuiti e offre un carcassa resistente certificata IP64, adatta per ambienti con presenza di polvere e schizzi d'acqua. La massa di 400 grammi e la costruzione in lega di zinco e alluminio con albero in acciaio inox garantiscono robustezza e durabilità nel tempo. Il dispositivo supporta velocità fino a 6000 giri al minuto e presenta bassi valori di coppia di spunto e inerzia.
Tra le specifiche tecniche principali si evidenziano una corrente assorbita massima di 80 mA, una tensione massima di uscita di 30 V DC e una frequenza di risposta fino a 100 kHz, rendendo l’encoder adatto ad applicazioni con elevate esigenze di precisione e rapidità di segnale.
Il dispositivo include inoltre un punto di posizione iniziale integrato per migliorare la precisione nell'azionamento dei sistemi e viene fornito con manuale di istruzioni per supportarne il corretto utilizzo.
La serie E6C2-C di Omron include vari modelli con differenti risoluzioni e configurazioni di uscita. Il modello E6C2-CWZ6C1024P-R dispone di segnale incrementale con uscita NPN open collector e alimentazione compatibile da 5 a 24 V DC.
Codici e riferimenti: E6C2-CWZ6C 1024P/R 2M, E6C2-CWZ6C1024P-R, E6C2-C
| Voce | Valore |
|---|---|
| Risoluzione | 1024 impulsi per rivoluzione |
| Diametro esterno | 50 mm |
| Output | NPN open collector |
| Fasi di uscita | A, B, Z (indice) |
| Tensione di alimentazione | 5 - 24 V DC (-5% +15%) |
| Consumo di corrente | 80 mA max |
| Coppia di spunto | 10 mN·m max |
| Momento di inerzia | 1 x 10⁻⁶ kg·m² max |
| Frequenza massima di risposta | 100 kHz |
| Corsa albero | 6 mm diametro |
| Lunghezza cavo | 2 metri |
| Velocità massima rotazione | 6000 giri/minuto |
| Protezione | IEC IP64 |
| Peso | circa 400 g |
Contattaci per disponibilità e tempi di consegna.
