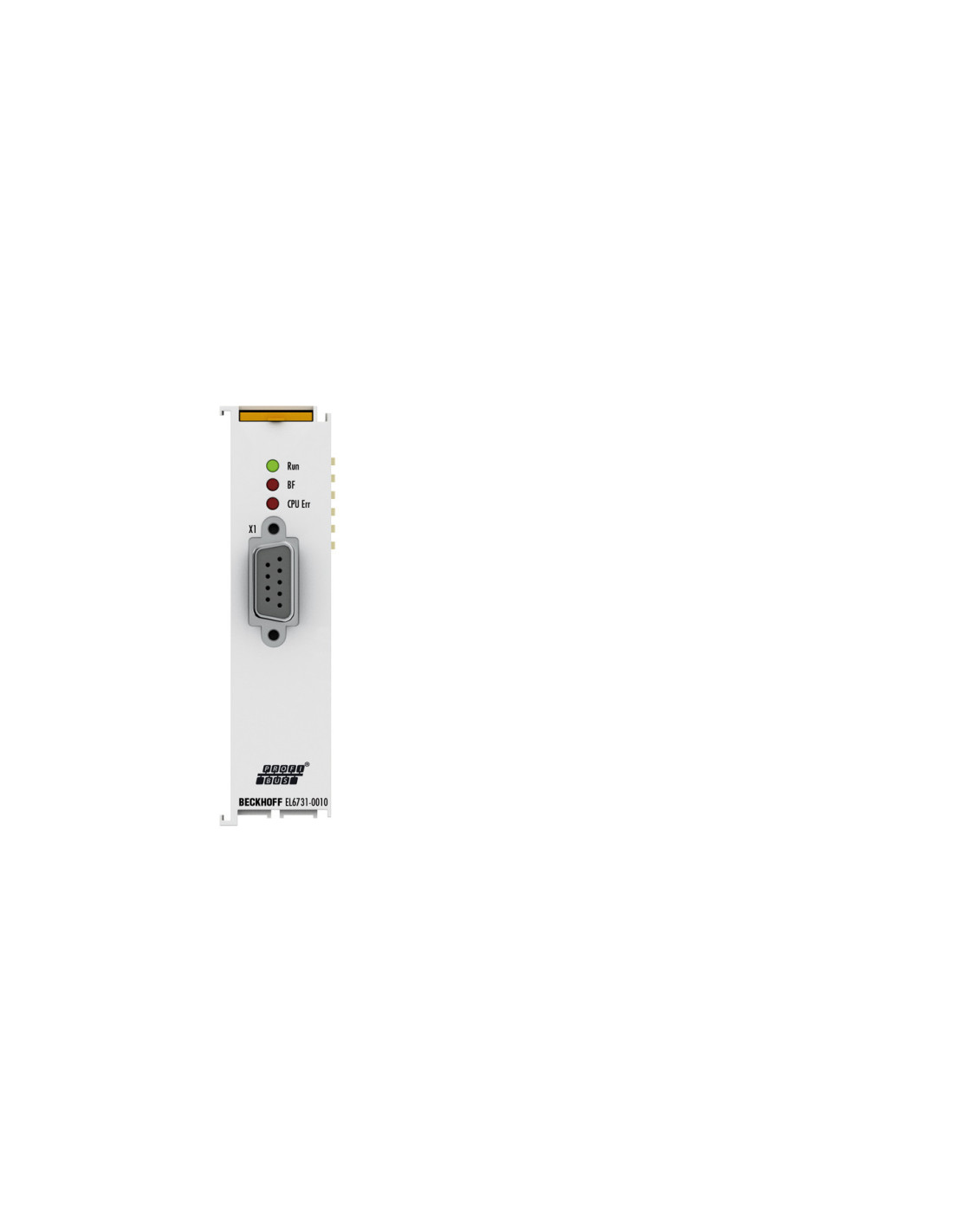

Il terminale EL6731-0010 di Beckhoff è un'interfaccia di comunicazione a un canale per il protocollo PROFIBUS, configurato come dispositivo slave. Questo componente permette uno scambio dati semplice e affidabile tra reti EtherCAT e PROFIBUS, integrandosi facilmente in sistemi di automazione industriale.
Progettato per supportare i protocolli PROFIBUS DP e DP-V1 con velocità di trasmissione fino a 12 Mbit/s, l'EL6731-0010 è dotato di un connettore D-sub a 9 pin galvanicamente isolato. Il dispositivo offre una diagnosi hardware tramite LED di stato, assicurando un monitoraggio immediato della comunicazione e dello stato operativo.
La configurazione come slave PROFIBUS consente l'inserimento diretto del modulo in una rete PROFIBUS, facilitando la gestione del bus e la comunicazione con altri dispositivi. La sua installazione avviene su guida DIN da 35 mm, con sistema di fissaggio conforme a EN 60715 e possibilità di montaggio affiancato grazie alla connessione a doppia scanalatura e chiave.
Compatto e robusto, con un peso di circa 70 g, è progettato per ambienti industriali con un range di temperatura operativa da -25°C a +60°C e resistenza a vibrazioni e urti secondo le normative EN 60068-2-6 e EN 60068-2-27. L’EL6731-0010 rispetta inoltre i requisiti EMC definiti dalle normative EN 61000-6-2 e EN 61000-6-4 e dispone di certificazioni internazionali come CE, CCC, UL, ATEX e IECEx.
Il terminale supporta i bus PROFIBUS DP standard e la versione DP-V1 con funzionalità di servizio aciclico e gestione allarmi. L'interfaccia fisica è costituita da un connettore D-sub a 9 pin con separazione galvanica per garantire isolamento elettrico e protezione contro interferenze. L'alimentazione tramite E-bus ha un consumo tipico di 200 mA.
| Voce | Valore |
|---|---|
| Numero canali | 1 |
| Protocolli supportati | PROFIBUS DP, PROFIBUS DP-V1 (class 1+2) |
| Velocità trasmissione | 9.6 kbaud - 12 Mbaud |
| Interfaccia | D-sub 9 pin galvanicamente isolato |
| Corrente consumo E-bus | tip. 200 mA |
| Temperatura operativa | -25°C ... +60°C |
| Peso | circa 70 g |
| Grado di protezione | IP20 |
EL6731-0010
Supporta PROFIBUS DP e PROFIBUS DP-V1, inclusi servizi aciclici di classe 1 e 2 e gestione degli allarmi.
Fino a 12 Mbaud, coprendo un range da 9.6 kbaud a 12 Mbaud.
Dispone di un connettore D-sub a 9 pin con isolamento galvanico.
Funziona da -25°C a +60°C con resistenza a vibrazioni e urti secondo standard industriali.
