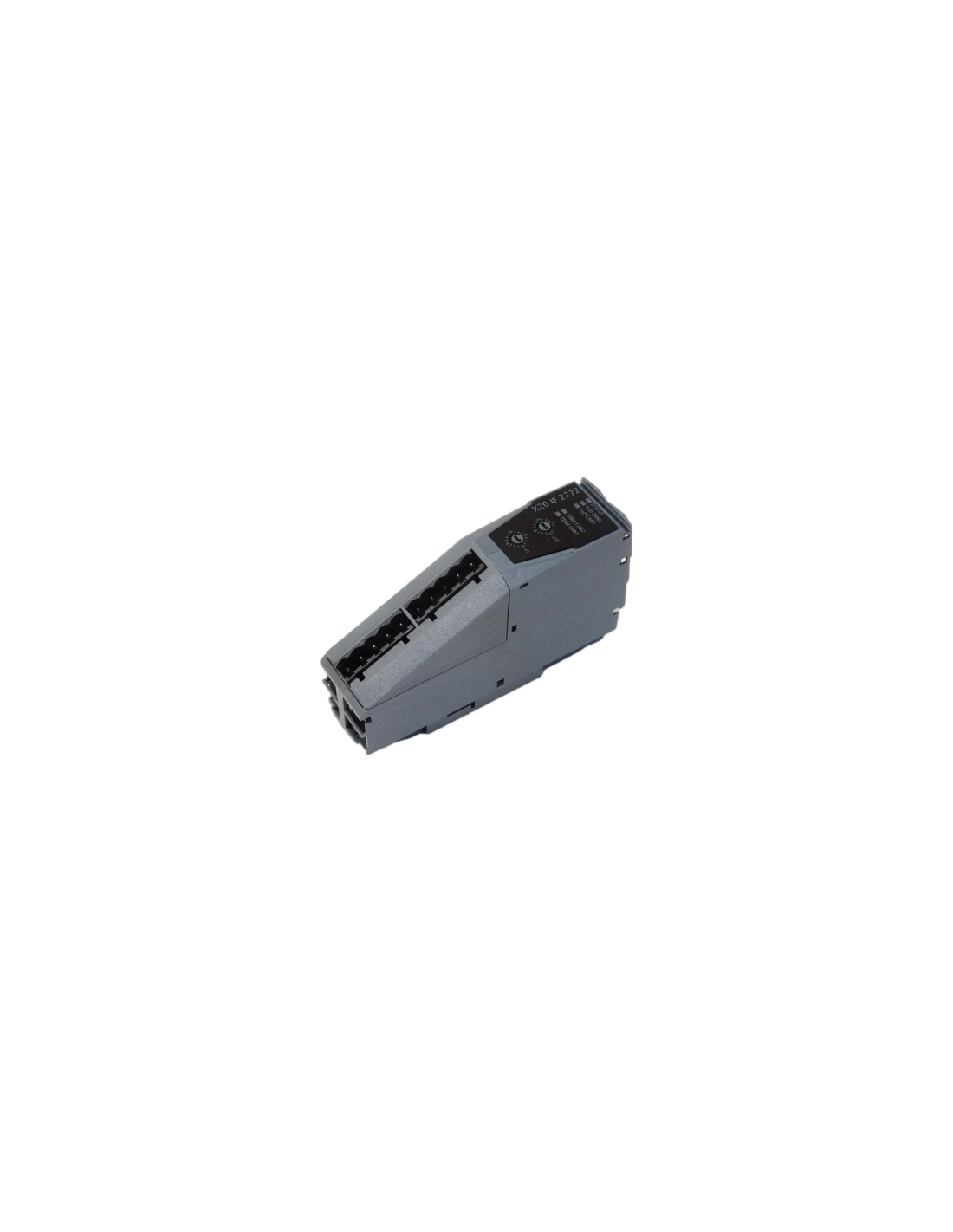

Il modulo X20IF2772 di B&R è un'interfaccia di comunicazione progettata per espandere i sistemi di automazione B&R della serie X20, offrendo un collegamento duale CAN bus con resistenze di terminazione integrate. Questo componente garantisce una comunicazione affidabile e isolata in ambienti industriali, supportando il protocollo CANopen fino a 1 Mbit/s.
Tra le caratteristiche principali del modulo X20IF2772 si evidenziano la conformità alle normative ATEX per l'impiego in ambienti con rischio di esplosione e un design plug-in che facilita l'inserimento nei rack della serie X20. Il dispositivo si connette tramite due connettori multipolari maschio a 5 pin ed è costruito per operare in condizioni ambientali comprese tra -25 e +60 °C, con protezione IP20.
Il modulo comunica secondo il protocollo CANopen, utilizzando il livello fisico del bus CAN conforme a ISO 11898, il che garantisce elevate prestazioni nei sistemi di controllo macchina e automazione industriale distribuita. Il basso consumo energetico (1,2 W) e l'isolamento elettrico supportano la stabilità e l'affidabilità operativa anche in situazioni gravose.
La compatibilità con i controller X20 e la presenza di funzioni di terminazione integrate assicurano un'integrazione efficiente nei sistemi di automazione modulare, favorendo una gestione robusta delle comunicazioni di campo.
Codici e riferimenti: X20IF2772, 0x1F25, 7973
| Voce | Valore |
|---|---|
| Protocollo di comunicazione | CANopen |
| Velocità di comunicazione | fino a 1 Mbit/s |
| Connettori | 2 x 5-pin multipoint maschio |
| Protezione | IP20 |
| Temperatura operativa | -25…+60 °C |
| Temperatura di stoccaggio | -40…+85 °C |
| Consumo energetico | 1,2 W |
| Montaggio | Plug-in X20 rack |
| Certificazioni | ATEX, CE, cULus, cCSAus, DNV GL, Lloyd's Register e altri |
Il modulo supporta il protocollo CANopen basato sul livello fisico CAN conforme a ISO 11898.
La velocità massima della comunicazione è fino a 1 Mbit/s.
Sì, il X20IF2772 è conforme alle normative ATEX per l'utilizzo in ambienti potenzialmente esplosivi.
Il modulo dispone di due connettori multipoint maschio a 5 pin e si monta a innesto nei rack della serie X20.
Contattaci per disponibilità e tempi di consegna.
