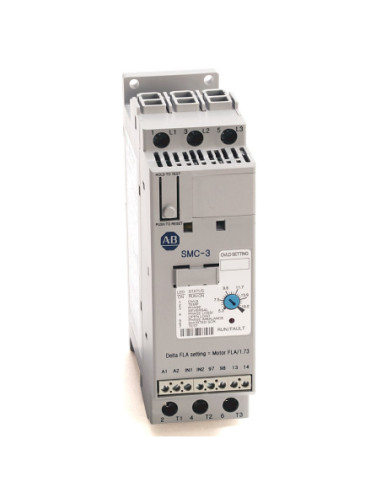

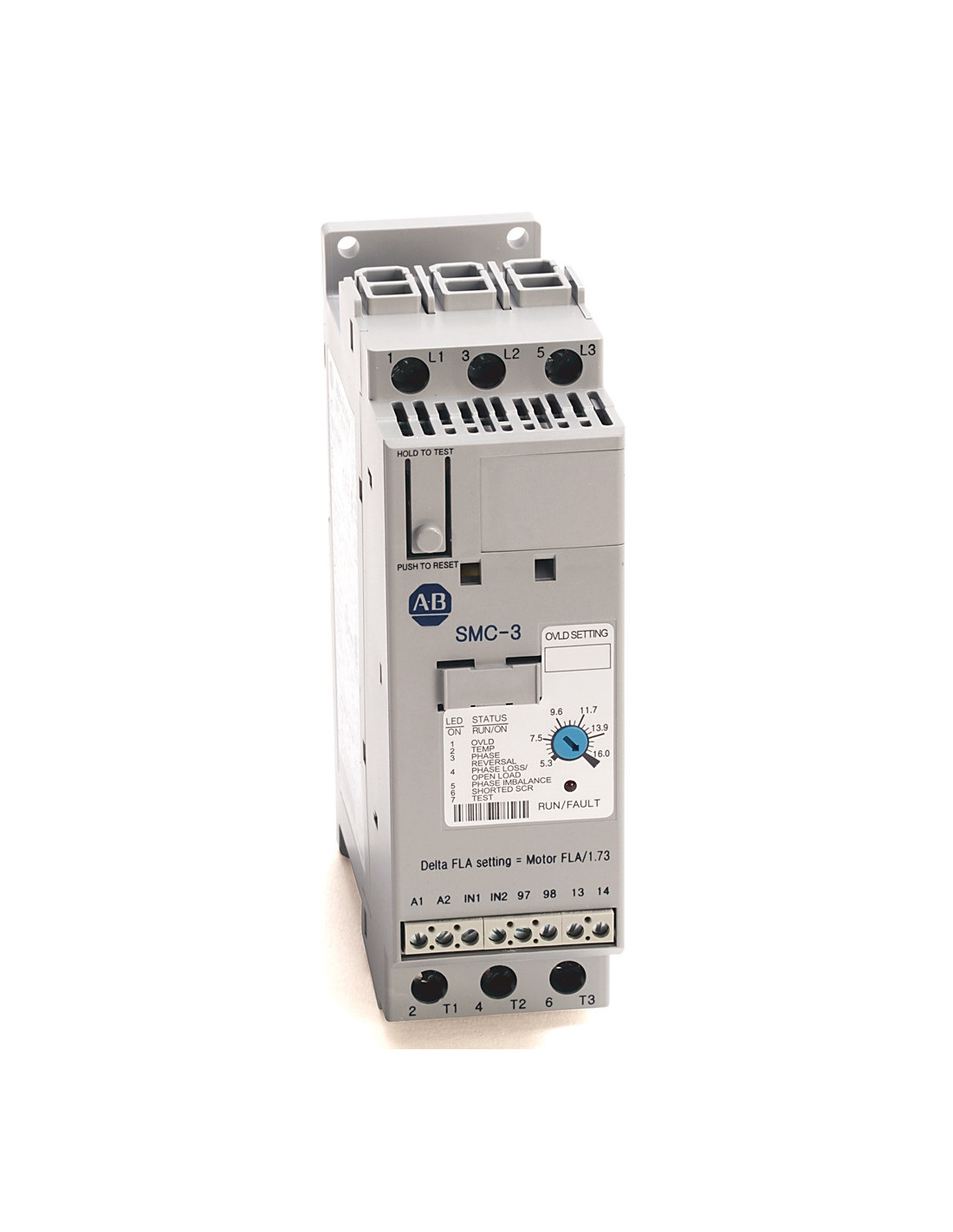

Il motor controller Allen-Bradley 150-C480NBD è un dispositivo intelligente della serie SMC-3, progettato per il controllo di motori trifase con corrente nominale fino a 480A e tensioni di alimentazione comprese tra 200 e 460V AC. Destinato a impieghi industriali, questo motor controller a tipo aperto offre funzioni integrate di protezione e controllo motore.
Il 150-C480NBD combina un relè termico di sovraccarico integrato e un contattore SCR di bypass su tutte e tre le fasi, consentendo un avvio morbido e controllato dei motori per ridurre gli stress meccanici ed elettrici. Supporta tensioni di controllo da 100 a 240V AC e gestisce correnti di motore fino a 480 ampere in configurazioni trifase a frequenze di 50/60 Hz. Il controllo soft start offre inoltre funzionalità come kick start regolabile e arresto morbido, con limiti di corrente selezionabili fino a 450% del carico nominale. Il dispositivo garantisce elevate protezioni elettriche tra cui isolamento a 600V AC, tensioni d’impulso fino a 6 kV, e protezione dv/dt di 1000 V/µs per il circuito di potenza.
Il motor controller è progettato per montaggio a superficie e dispone di protezioni conformi a standard internazionali UL, CSA, IEC e NEMA. Gli accessori ausiliari includono contatti per sovraccarico e guasto, con capacità di commutazione di tipo elettromeccanico per segnali ausiliari. Il grado di protezione IP2X è indicato per un ambiente industriale standard, mentre le dimensioni e il peso contenuti agevolano l’integrazione in quadri elettrici.
Il modello Allen-Bradley 150-C480NBD è riconoscibile dal part number specifico 150-C480NBD e dalla classificazione Smart Motor Controller SMC-3. È progettato per applicazioni con correnti fino a 480A e tensione operativa trifase da 200 a 460V AC.
Verificare la corretta gamma di tensione di controllo tra 100 e 240V AC e la compatibilità con la corrente nominale del motore (fino a 480A). Controllare la configurazione di montaggio a superficie e assicurarsi che il grado di protezione IP2X sia adeguato all’ambiente di installazione.
Non superare le specifiche di corrente e tensione indicate; evitare l’impiego in ambienti con requisiti di protezione ip più elevati senza adeguata custodia. Assicurarsi di utilizzare dispositivi di protezione di tipo e capacità conformi alle norme UL/CSA/NEMA.
| Voce | Valore |
|---|---|
| Corrente nominale | 480 A |
| Tensione di linea | 200–460 V AC trifase |
| Tensione di controllo | 100–240 V AC |
| Grado di protezione | IP2X |
| Frequenza operativa | 50/60 Hz |
| Montaggio | Superficie |
| Tipo di contatto ausiliario | Elettromeccanico, N.O. |
| Peso | 45,8 kg |
| Dimensioni (LxPxA) | 290 x 298 x 600 mm |
| Standard di riferimento | UL, CSA, IEC, NEMA |
È progettato per motori fino a 480A in corrente continua di linea.
Il dispositivo funziona con tensioni trifase da 200 a 460V AC e tensioni di controllo da 100 a 240V AC.
Sì, integra un relè termico per la protezione contro sovraccarichi e dispone di contattori SCR con funzioni soft start e soft stop.
È certificato secondo UL 508, CSA, CE, CCC, CUL, IEC 60947-4-2 e IEC 60947-1.
