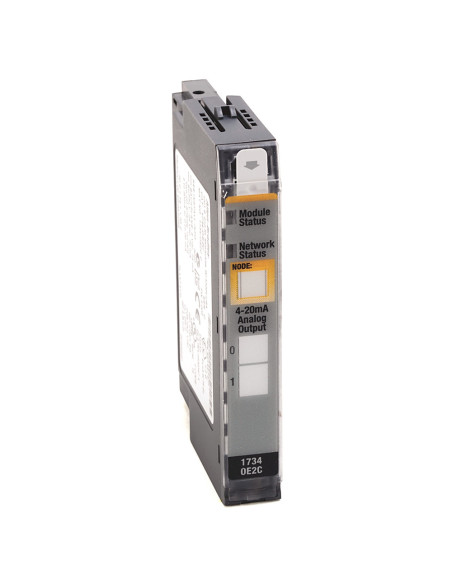

Il modulo analogico di uscita Allen-Bradley 1734-OE4C è un componente POINT I/O progettato per fornire quattro canali di segnali di corrente analogica variabile, con range configurabile tra 0-20 mA e 4-20 mA. Ideale per applicazioni di controllo e regolazione in impianti di automazione industriale.
Il 1734-OE4C integra quattro uscite analogiche single-ended non isolate, ciascuna dotata di convertitore digitale-analogico a 16 bit che assicura un’elevata precisione e risoluzione nel controllo dei segnali di uscita. Il modulo supporta una conversione digitale-analogica con un rate di circa 20 microsecondi e un’accuratezza assoluta dello 0,1% a temperatura standard, garantendo elevate prestazioni di modulazione per apparecchiature di processo. Il dispositivo si monta su guida DIN ed è alimentato a 24 V DC con una corrente nominale di 220 mA, consumando in media 1,86 W a carico di 750 Ω su ogni uscita.
La memoria interna del modulo consente la gestione diretta tramite PLC, accessibile connesso online al processore, con registri che contengono dati e stato dei canali. Sul pannello frontale sono presenti indicatori LED per monitorare lo stato del modulo, della rete e delle singole uscite, facilitando la diagnosi e la manutenzione. La struttura compatta del modulo (56 x 12 x 75,5 mm) lo rende idoneo a installazioni compatte in sistemi POINT I/O con interfacce quali ProfiBus, ControlNet o Ethernet.
Il codice esatto del prodotto è 1734-OE4C, disponibile nelle revisioni A, B e C, facilmente individuabile anche da vari sinonimi come 1734-0E4C, 1734-OEAC o 1734OE4C. Per un corretto collegamento, il modulo deve essere installato su basi terminali Allen-Bradley compatibili quali 1734-TB e 1734-TBS, con la chiave di selezione impostata in posizione 4.
Verificare la tipologia di uscita analogica necessaria (0-20 mA o 4-20 mA), la compatibilità con il sistema di comunicazione POINT I/O e la corretta alimentazione a 24 V DC. Controllare lo stato dei LED indicatori per analizzare la condizione attuale del modulo e confermare eventuali anomalie o guasti.
Non utilizzare il modulo con una tensione di alimentazione al di fuori dell’intervallo accettabile (10-28,8 V DC). Prestare attenzione a non collegare segnali o carichi che superino la capacità termica e elettrica specifica del modulo, evitando surriscaldamenti o malfunzionamenti.
Il modulo 1734-OE4C è parte della linea Allen-Bradley POINT I/O, compatibile con adattatori di comunicazione come ProfiBus, ControlNet e ethernet. Supporta uscite corrente analogiche singolo-ended, alimentazione 24 V DC nominale (range 10-28,8 V DC) e il formato dati è in Signed Integer a 16 bit. Revisioni disponibili: Serie A, B e C. Codici e riferimenti: 1734-0E4C, 1734-OEAC, 17340E4C, 1734OE4C, 1734OEAC.
| Voce | Valore |
|---|---|
| Numero di uscite | 4 Single Ended |
| Range uscita corrente | 0-20 mA, 4-20 mA |
| Alimentazione nominale | 24 V DC (10-28,8 V accettabili) |
| Consumo energia | 1,86 W @ 750 Ω carico |
| Corrente bus point | Max 75 mA @ 5 V DC |
| Risoluzione uscita | 16 bit (2.5 µA per conteggio) |
| Tempo di risposta | 20 microsecondi conversione |
| Dimensioni (L x P x A) | 56.0 x 12.0 x 75.5 mm |
| Temperatura operativa | -20…55 °C |
| Isolamento | 50 V continuo, test 1500 V AC |
Qual è la posizione corretta della chiave di selezione per l’installazione del modulo?
La chiave deve essere impostata in posizione 4 per il corretto funzionamento.
Con quali adattatori di rete è compatibile il modulo 1734-OE4C?
È compatibile con adattatori DeviceNet e PROFIBUS nella versione Serie C.
Qual è la risoluzione e l’accuratezza del modulo nelle uscite?
Il modulo offre una risoluzione di 16 bit con un’accuratezza assoluta dello 0,1% a 25 °C.
Supporta una tensione nominale di 24 V DC con un intervallo accettabile da 10 a 28,8 V DC.
