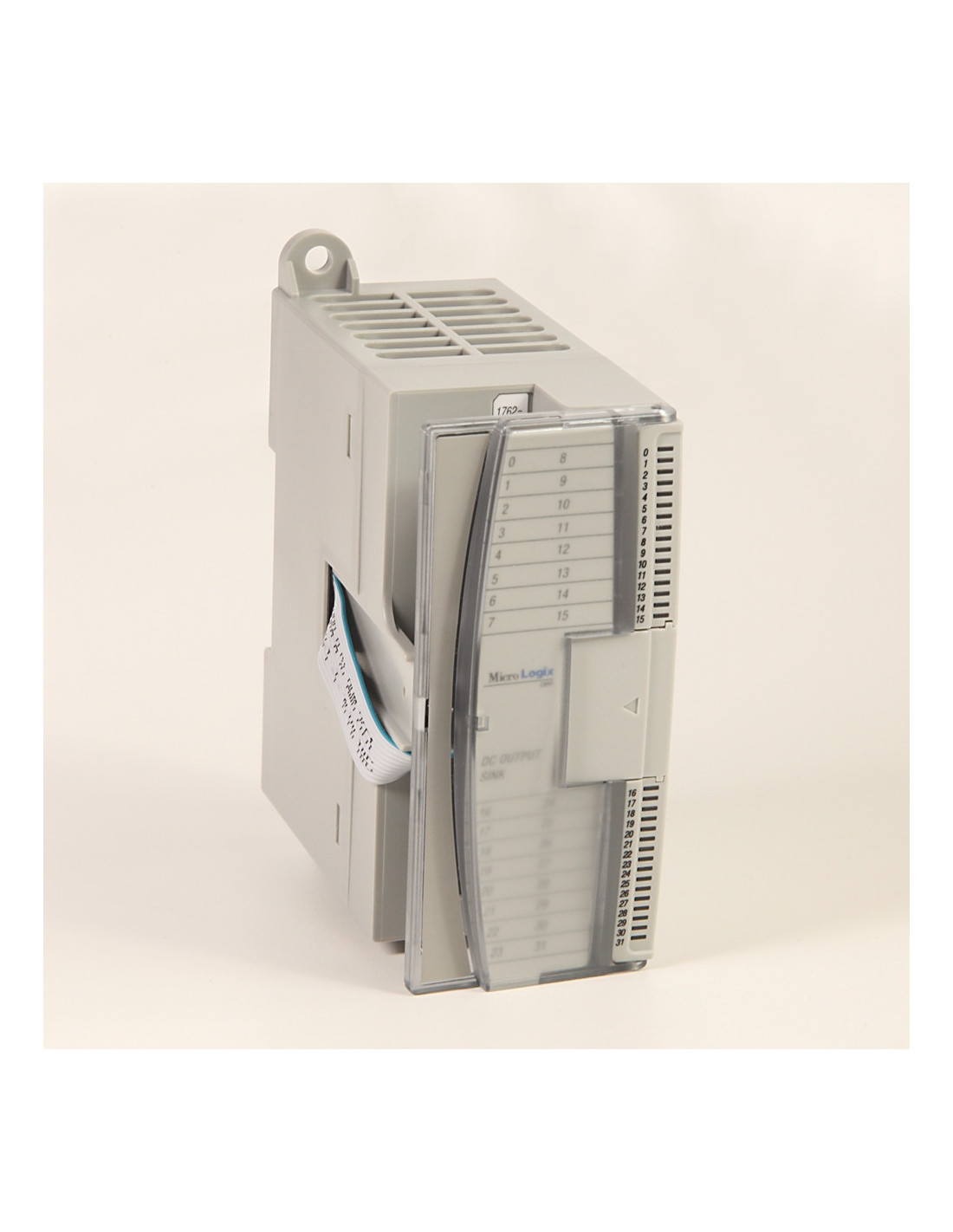

Il modulo Allen-Bradley 1762-IQ16 è un componente digitale a 16 punti progettato per l’espansione degli ingressi nei controllori programmabili MicroLogix delle serie 1100, 1200 e 1400. Consente la gestione di segnali digitali da dispositivi di campo a 24 V DC, ottimizzando la raccolta dati e il controllo in applicazioni di automazione industriale.
Il 1762-IQ16 è un modulo di input digitale sink/source con 16 canali, che supporta tensioni di ingresso nella gamma da 10 a 30 V DC. Ogni ingresso, configurabile singolarmente, permette l’interfacciamento con dispositivi discreti come sensori di prossimità, contatti di relè, finecorsa e magnetotermici. La separazione in due gruppi isolati (0-7 e 8-15) assicura una gestione sicura e affidabile del segnale.
Il modulo dispone di un segnale di delay di 8 ms sia in accensione che spegnimento, garantendo stabilità nelle letture degli ingressi. Alimentato a 24 V DC, presenta un consumo di corrente nominale di 8 mA per canale e una dissipazione termica contenuta, che ne facilita l'installazione in spazi ridotti. L’interfaccia di comunicazione avviene attraverso il bus 1762, che fornisce l’alimentazione e consente una connessione sicura e semplice al controllore MicroLogix.
Il design prevede opzioni di montaggio su guida DIN o pannello, con connettori a vite e protezione finger-safe. Il modulo è classificato IP20 e resiste a temperature operative da -20 °C fino a 65 °C, vibrazioni e shock, e rispetta gli standard di immunità elettromagnetica IEC, rendendolo idoneo a molteplici ambienti industriali.
Il 1762-IQ16 è riconoscibile dal codice di catalogo Allen-Bradley 1762-IQ16, utilizzato anche nelle serie A e B (revisioni A e B), con dimensioni compatte di 90 x 87 x 40 mm e peso di circa 230 g. Presenta una singola LED di stato che indica la presenza di energia e facilita la diagnosi dei problemi.
Verificare la compatibilità con il tipo di controllore MicroLogix (1100, 1200 o 1400) e il numero massimo di moduli espandibili supportati. Assicurarsi che il ciclo di alimentazione sia sempre scollegato prima di intervenire e che l’ambiente di installazione rispetti i parametri di temperatura e umidità indicati. Controllare l’integrità dei connettori e l’assenza di scariche elettrostatiche per evitare danni.
Non superare il numero massimo di moduli espandibili consentiti dal controllore MicroLogix in uso. Evitare il collegamento in ambienti con condizioni ambientali non conformi (umidità o temperatura fuori norma) e non modificare i parametri di configurazione dei canali senza un programma adeguato, per non compromettere il funzionamento.
Standard di isolamento e immunità: IEC 61000, UL Listed per ambienti Hazardous Location Class I, Division 2
Codici e riferimenti: 1762-IQ16, 1762-IQ16/A, 1762-IQ16/B, 1762 IQ16, 17621Q16
| Voce | Valore |
|---|---|
| Numero ingressi digitali | 16 punti sink/source |
| Tensione operativa | 10–30 V DC (nominale 24 V DC) |
| Corrente on-state max | 12 mA @ 30 V DC |
| Consumo bus | 70 mA @ 5 V DC (0,35 W) |
| Ritardo segnale | 8 ms (ON e OFF) |
| Temperatura operativa | -20 ÷ 65 °C |
| Protezione ingressi | Isolamento gruppo 0-7 / 8-15 |
| Dimensioni (LxHxP) | 40.4 x 90 x 87 mm |
| Peso | 230 g |
| Grado protezione | IP20 |
