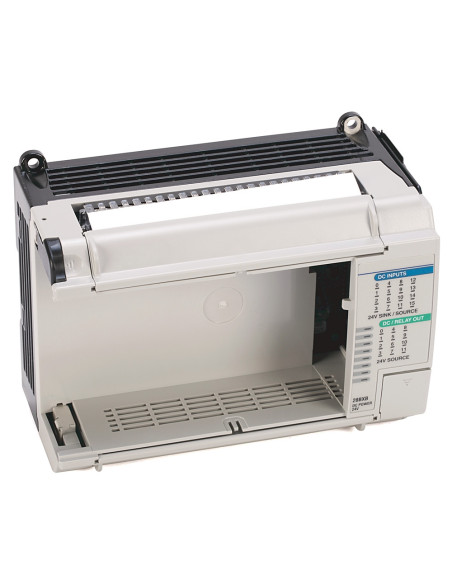

1764-28BXB di Allen-Bradley è un controller programmabile della serie MicroLogix 1500 progettato per applicazioni di automazione industriale che richiedono un controllo compatto e affidabile con I/O integrati. Grazie alla sua struttura modulare, consente di gestire processi con diverse esigenze di input/output e comunicazione seriale.
Il modello 1764-28BXB offre 16 ingressi DC a 24 V e 12 uscite DC, suddivise in 6 relè isolati e 6 uscite FET a 24 V DC, garantendo versatilità nelle applicazioni di controllo su diversi tipi di carichi. La compatibilità con interfacce standard come la porta RS-232C ne favorisce l’integrazione in sistemi SCADA e reti seriali, consentendo programmazione e monitoraggio agevoli. Il controller supporta configurazioni ad alta velocità con uscite a 20 kHz, utili per funzioni di conteggio e controllo motori passo-passo o servo.
La struttura modulare e compatta del MicroLogix 1500 permette il montaggio su guida DIN o pannello, riducendo ingombri e facilitando l’espansione con moduli Compact I/O per un massimo di 128 punti totali. I terminali rimovibili e schermati rispettano lo standard NEMA, offrendo sicurezza operativa durante le operazioni di manutenzione. L’architettura con memoria utente fino a 12K e diverse modalità di comunicazione (DF1, DH-485, Modbus RTU Slave, ASCII) rende il 1764-28BXB adatto a vari scenari industriali, con possibilità di aggiornamento firmware e programmazione tramite RSLogix 500.
Il codice 1764-28BXB è presente sulla targhetta del controller e si riferisce a un MicroLogix 1500 base unit con configurazione 16 ingressi DC e 12 uscite DC (relè e FET) e porta seriale RS-232C.
Verificare la tensione di alimentazione, che deve essere compresa tra 20.4 e 30 V DC per questo modello. Assicurarsi che il sistema utilizzi ingressi/uscite 24 V DC compatibili con sink o source e che le uscite relè isolate rispondano alle esigenze dell’applicazione.
Non confondere il 1764-28BXB con modelli simili che richiedono alimentazioni AC o che hanno differenti configurazioni di I/O. Non utilizzare moduli non compatibili con lo standard Compact I/O per l’espansione.
Applicazioni tipiche Automazione di processi industriali di media complessità
| Voce | Valore |
|---|---|
| Marca | Allen-Bradley |
| Modello | 1764-28BXB |
| Tipo | MicroLogix 1500 Base Unit |
| Numero I/O | 16 ingressi DC, 12 uscite DC |
| Uscite | 6 relè isolati, 6 uscite FET a 24 V DC |
| Alimentazione | 20.4 – 30 V DC |
| Interfaccia di comunicazione | Porta RS-232C |
| Uscite ad alta velocità | 2 uscite a 20 kHz |
| Peso | 1.61 lbs (circa 730 g) |
Qual è la tensione di alimentazione richiesta dal 1764-28BXB?
La tensione di alimentazione per questo modello è compresa tra 20.4 e 30 V DC.
Dispone di 16 ingressi DC a 24 V e 12 uscite, di cui 6 relè isolati e 6 transistor FET a 24 V DC.
Quali protocolli di comunicazione sono supportati dal controller?
Il dispositivo supporta comunicazione tramite porta RS-232C con i protocolli DF1 full-duplex e half-duplex slave, DH-485, ASCII e Modbus RTU Slave.
Sì, è compatibile con moduli Compact I/O che permettono di espandere la configurazione fino a più di 128 punti di I/O.
