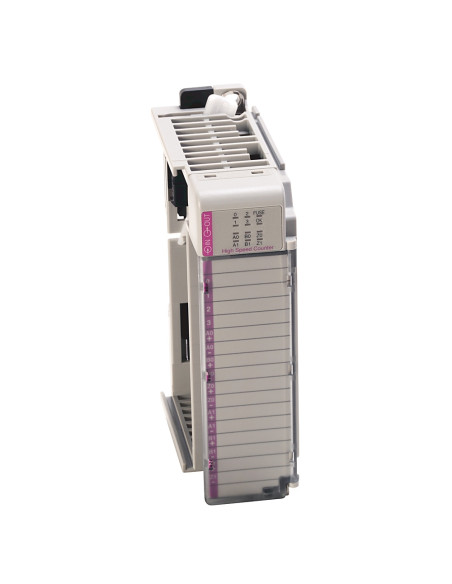

Il modulo Allen-Bradley 1769-IR6 è un componente compatto progettato per l'acquisizione di segnali di resistenza e di sensori RTD (Resistance Temperature Detectors). Ideale per applicazioni di misura della temperatura e di resistenza, supporta fino a sei canali indipendenti configurabili singolarmente.
Il 1769-IR6 è un modulo di ingresso analogico appartenente alla linea Compact I/O di Allen-Bradley, specificamente concepito per convertire e memorizzare segnali analogici provenienti da sensori di temperatura RTD e segnali di resistenza diretta. Ogni uno dei sei canali offre funzioni di rilevamento integrate per circuito aperto, circuito corto e overflow o underflow, garantendo diagnosi attendibili durante il funzionamento.
Gestisce range di resistenza da 0 a 150, 500, 1000 e 3000 Ohm e compatibilità con diversi tipi di RTD come Platino 385, Platino 3916, Nickel 618, Nickel 672 e Nickel-Ferro 518, in configurazioni a 2, 3 o 4 fili. La conversione digitale avviene tramite tecnologia Sigma-Delta, assicurando precisione e affidabilità nelle misurazioni.
Dal punto di vista elettrico, il modulo presenta un’isolamento ottico e magnetico certificato fino a 720 V DC per un minuto tra canale e bus, con una tensione operativa di 30 V AC/DC (IEC classe 2 con isolamento rinforzato). L’assorbimento di corrente è contenuto, con 100 mA a 5 V DC e 45 mA a 24 V DC, mentre la dissipazione termica massima è pari a 1,5 W.
Il 1769-IR6 si monta facilmente su guide DIN o pannello, integrando un blocco terminali rimovibile e indicatori LED di stato per ogni canale. È progettato per resistere a condizioni ambientali industriali con temperature operative da 0 a 60 °C e umidità relativa non condensante tra 5 e 95%.
Il modulo si riconosce per il codice Allen-Bradley 1769-IR6, con dimensioni di 118 mm in altezza, 87 mm in profondità e 44 mm in larghezza. Il part number è riportato sulla targhetta e nel datasheet tecnico ufficiale.
Verificare la compatibilità con il controller MicroLogix 1500 o il rack CompactLogix 1769, confrontando il numero di canali necessari e la tipologia di sensori RTD o resistenze utilizzate nel sistema. Accertarsi che la connessione elettrica e il cablaggio (2, 3 o 4 fili) corrispondano allo standard richiesto.
Non collegare sensori con impedenza superiore ai valori consentiti (massimo 3000 Ohm). Assicurarsi che i collegamenti del blocco terminali siano solidi per evitare falsi contatti e che la configurazione dei filtri di segnale corrisponda alla frequenza dell’ambiente di lavoro per evitare interferenze.
Il modulo 1769-IR6 è compatibile con i controller CompactLogix 1769 e MicroLogix 1500. Supporta cablaggi RTD a 2, 3 e 4 fili, con interfaccia tramite blocco terminali rimovibile (1769-RTBN18). Può essere integrato in rack distribuiti dotati di adattatori di comunicazione 1769-ADN DeviceNet e 1769-AENTR Ethernet.
Codici e riferimenti: 1769-IR6, 1769-IR6/A (Serie A), 1769 I R6, 17691R6
| Voce | Valore |
|---|---|
| Numero di canali | 6 |
| Tipologia ingressi | RTD / Resistenza |
| Range di resistenza supportata | 0–150 Ω, 0–500 Ω, 0–1000 Ω, 0–3000 Ω |
| Corrente assorbita @ 5 V DC | 100 mA |
| Corrente assorbita @ 24 V DC | 45 mA |
| Isolamento | 720 V DC, 1 min (optico e magnetico) |
| Dimensioni (HxDxL) | 118×87×44 mm |
| Temperatura operativa | 0–60 °C |
| Potenza dissipata | 1.5 W |
| Tipo di montaggio | DIN Rail o pannello |
| Tipi RTD supportati | Pt385, Pt3916, Ni618, Ni672, NiFe518 |
| Filtraggio segnale | Configurabile: 10 Hz, 50 Hz, 60 Hz, 250 Hz, 500 Hz, 1 kHz |
