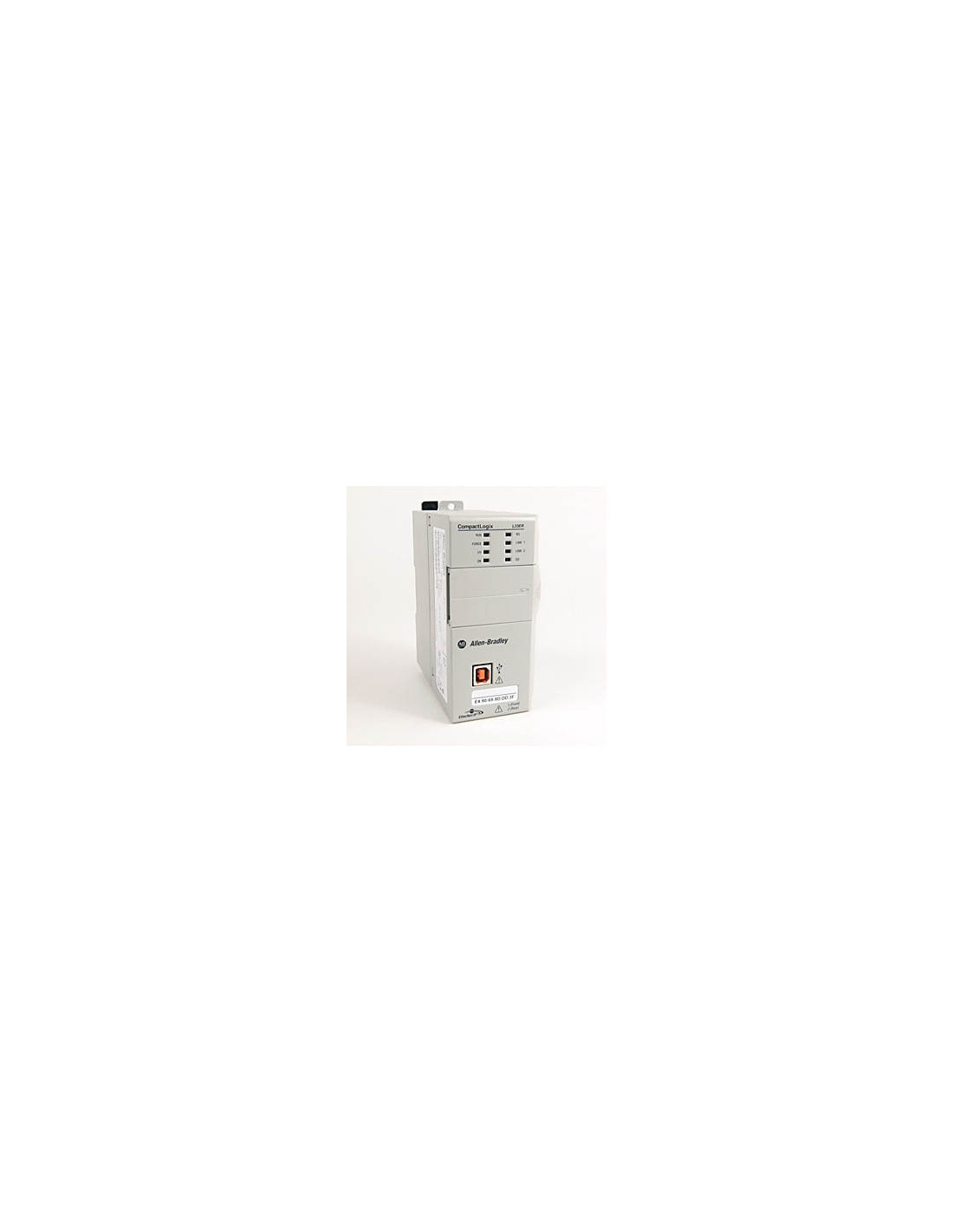

Il controller Allen-Bradley 1769-L33ER appartiene alla famiglia CompactLogix 5370 L3. Progettato per l’automazione industriale, garantisce controllo affidabile con memoria da 2 MB e gestione avanzata tramite dual Ethernet con capacità Device Level Ring (DLR).

Questo controller CompactLogix 5370 L3 offre funzionalità dedicate al controllo di processi automatizzati, integrando due porte Ethernet per migliorare la connettività di rete e la resilienza tramite la tecnologia DLR, che assicura continuità operativa anche in presenza di guasti di rete. Con una memoria interna di 2 MB, supporta fino a 16 moduli di espansione I/O e può gestire fino a 32 nodi Ethernet IP, rendendolo adatto a sistemi complessi e altamente connessi.

Il dispositivo è predisposto per l’utilizzo di schede SD fino a 2 GB, fornito inizialmente con una scheda da 1 GB, utile per l’archiviazione di firmware e dati applicativi. Il montaggio è versatile, compatibile con binari DIN e pannelli. Disponibile interfaccia USB per connessioni dirette e supporto Ethernet per comunicazioni di sistema e peer-to-peer. L’isolamento applicativo standard è di 30V continuativi, con test di isolamento a 500V AC per 60 secondi, assicurando la sicurezza nelle reti industriali.

Guida rapida

Come identificare il modello

Il modello si riconosce tramite il codice part number 1769-L33ER, presente sulle etichette di prodotto e nella documentazione ufficiale. È indicato come controller CompactLogix 5370 con dual Ethernet e memoria da 2 MB.

Cosa controllare prima della sostituzione

Verificare la compatibilità della memoria e la configurazione delle porte Ethernet; confermare la presenza o il supporto per schede SD fino a 2 GB. Controllare il tipo di montaggio (DIN rail o pannello) per garantire un’installazione corretta.

Errori comuni da evitare

Non utilizzare schede SD superiori a 2 GB non supportate; non ignorare le configurazioni IP per reti EtherNet/IP. Attenzione a non sovraccaricare i nodi Ethernet oltre la capacità massima di 32.

Applicazioni tipiche Automazione di impianti e linee di produzione

• Controllo di modulazioni I/O in sistemi modulari
• Integrazione reti Ethernet industriali con Device Level Ring
• Progetti che richiedono espansione fino a 16 moduli I/O
• Sistemi di automazione complessi con esigenze di rete resilienti

Compatibilità / Interfacce / Varianti

• Famiglia: CompactLogix 5370 L3 Controllers
• Memoria: 2 MB
• Espansione: supporto fino a 16 moduli I/O
• Nodi Ethernet IP: fino a 32
• Interfacce: Dual Ethernet con DLR, USB di sistema
• Montaggio: DIN Rail, Panel Mount
• Codici e riferimenti: 1769-L33ER, ALBR1769L33ER, 1769 L33ER

Dati rapidi

Specifiche / Caratteristiche

• Controller compatto per automazione industriale
• Dual Ethernet con Device Level Ring per network resiliency
• Supporto schede SD per espansione memoria e aggiornamenti firmware
• Memoria interna di 2 MB per programmi e dati applicativi
• Compatibilità con moduli di espansione I/O fino a 16 unità
• Gestione fino a 32 nodi Ethernet IP in rete industriale
• Montaggio flessibile su DIN rail e pannello
• Interfacce USB e Ethernet per connessioni versatili
• Standard di isolamento a 30 V continuativi, testati a 500V AC

FAQ tecniche

Quale capacità massima di schede SD è supportata dal 1769-L33ER?

Il controller supporta schede SD fino a 2 GB, con una scheda da 1 GB fornita in dotazione.

Quante porte Ethernet sono disponibili e quale tecnologia supportano?

Sono disponibili due porte Ethernet con supporto a Device Level Ring (DLR) per una maggiore resilienza della rete.

Qual è la memoria interna del controller 1769-L33ER?

Il dispositivo è dotato di 2 MB di memoria interna.

Quali tipi di montaggio sono possibili per questo controller?

È possibile il montaggio su binario DIN o montaggio a pannello.
