1) Introduzione

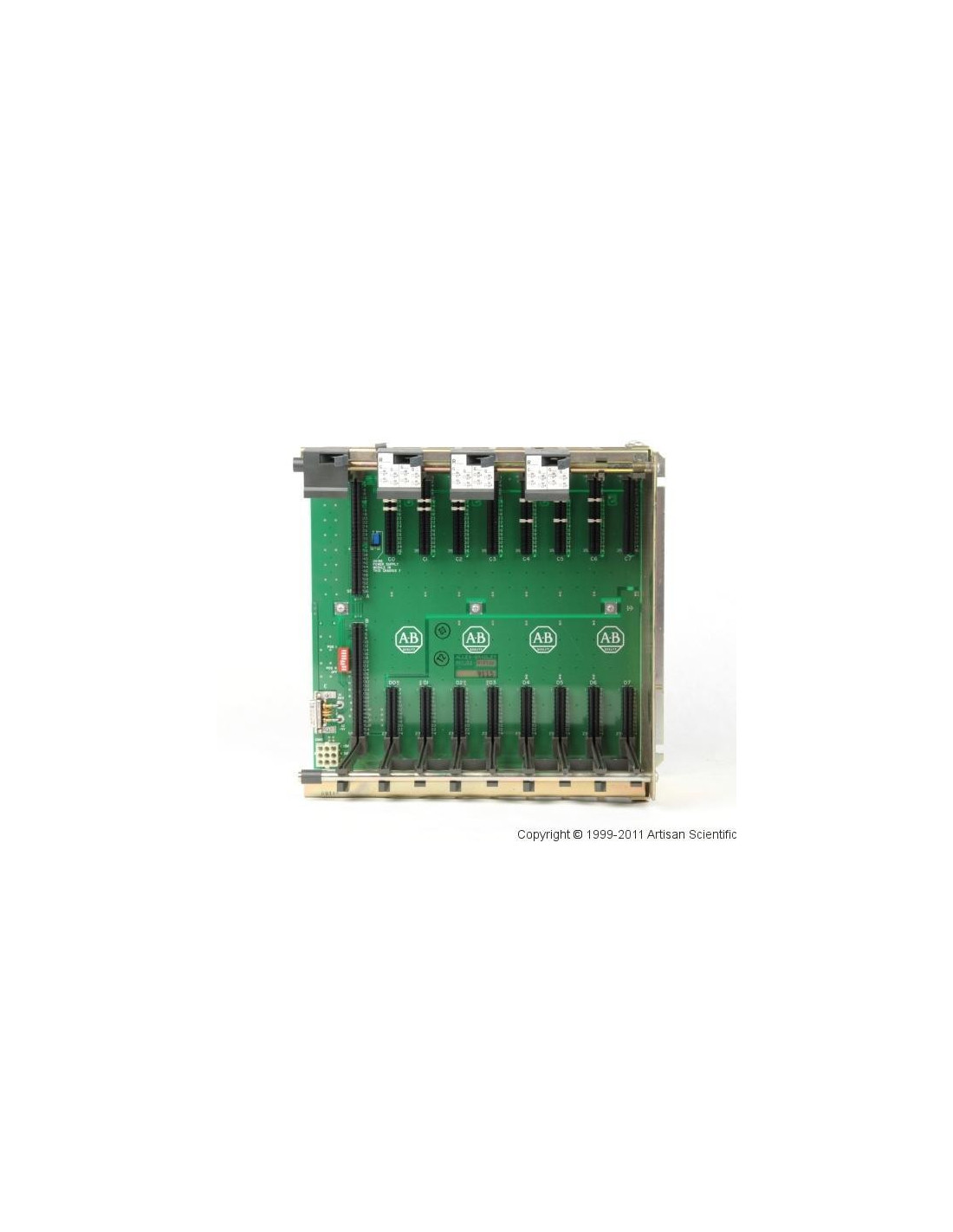

Il modello Allen-Bradley 1771-A2B è un chassis I/O universale progettato per alloggiare moduli I/O della serie PLC 5. Con 8 slot a disposizione, consente una gestione modulare e scalabile dei dispositivi di input/output in impianti di automazione industriale.

2) Panoramica tecnica

L’Allen-Bradley 1771-A2B costituisce una piattaforma robusta e versatile per l’integrazione dei moduli di I/O 1771, permettendo di espandere e configurare sistemi di controllo PLC 5 con semplicità. Il telaio supporta fino a otto moduli I/O e può ospitare inoltre un modulo di alimentazione 1771-P4S dedicato ai moduli installati, garantendo così una distribuzione energetica efficiente. La connessione tra i moduli e il processore è assicurata tramite un backplane con una corrente massima di 16 Ampere a 5 Volt DC.

Il montaggio avviene a pannello posteriore, favorendo un’installazione ordinata e stabile all’interno di armadi di controllo. La configurazione open style senza involucro ne consente l’uso in ambienti industriali di grado di inquinamento 2 e categoria di sovratensione II, con caratteristiche ambientali idonee a temperature operative fino a 60 °C e umidità non condensante. Indicazioni di stato sono presenti sui moduli per facilitare il monitoraggio e la diagnostica durante il funzionamento, agevolando operazioni di manutenzione e gestione guasti.

Grazie a un design coerente e universale, il 1771-A2B permette una facile sostituzione e l’eventuale ampliamento con chassis di dimensioni superiori, garantendo flessibilità in fase di espansione o aggiornamento dei sistemi PLC 5.

3) Guida rapida

Come identificare il modello

• Il codice esatto è 1771-A2B, con varianti come 1771-A2B/A (Serie A) o 1771-A2B/B (Serie B).
• Sinonimi e riferimenti comuni includono 1771A2B, 1771-A28, 177I-A2B e simili.

Cosa controllare prima della sostituzione

• Verificare la compatibilità dei moduli 1771 da inserire nello chassis.
• Assicurarsi che l’alimentazione del backplane (16 A a 5 V DC) sia adatta alla configurazione prevista.
• Controllare le dimensioni fisiche e il requisito di montaggio a pannello posteriore per una perfetta installazione.

Errori comuni da evitare

• Non installare in ambienti con grado di inquinamento superiore a 2 o fuori dai limiti di temperatura indicati.
• Non sovraccaricare il backplane oltre la corrente massima consentita per evitare danni ai moduli.

4) Applicazioni tipiche

• Integrazione di moduli I/O nella serie Allen-Bradley PLC 5
• Sistemi di automazione industriale modulari
• Quadri elettrici di controllo e gestione segnali
• Applicazioni che richiedono espandibilità flessibile e configurazione modulare

5) Compatibilità / Interfacce / Varianti

• Compatibile con moduli I/O Allen-Bradley serie 1771
• Supporta moduli alimentatori 1771-P4S e adattatori I/O remoti PLC 5
• Codici e riferimenti: 1771-A2B, 1771-A2B/A, 1771-A2B/B, 1771A2B, 1771-A28, 177I-A2B

6) Dati rapidi

7) Specifiche / Caratteristiche

• Chassis universale per moduli Allen-Bradley PLC 5 serie 1771
• Supporto fino a 8 moduli di input/output configurabili
• Montaggio a pannello posteriore per installazione stabile
• Backplane con alimentazione a 5 Volt DC e corrente fino a 16 Ampere
• Struttura open style adatta per ambienti industriali grado 2
• Dotato di indicatori di stato per manutenzione intelligente
• Peso e dimensioni ottimizzati per trasporto e installazione agevoli

8) FAQ tecniche

D: Quanti moduli si possono installare nel 1771-A2B?

R: Il chassis supporta fino a 8 moduli I/O della serie 1771.

D: Qual è la corrente massima fornita dal backplane?

R: La massima corrente nominale è di 16 Ampere a 5 Volt DC.

D: Che tipo di montaggio richiede il 1771-A2B?

R: Il montaggio è previsto a pannello posteriore (back-panel mounting).

D: Il chassis ha un involucro protettivo?

R: No, si tratta di un telaio open style senza custodia protettiva.

9) Chiusura
