Il modulo di ingresso analogico Allen-Bradley 1771-IFE è progettato per l’integrazione con sistemi PLC della serie PLC-5 e consente l’acquisizione e la conversione di segnali analogici in dati digitali gestibili dalla CPU. Il componente supporta fino a 16 ingressi single-ended o 8 differenziali, adattandosi alle esigenze di misurazione di vari processi industriali.
Il 1771-IFE gestisce segnali di tensione e corrente in un ampio range configurabile, inclusi 1-5 V DC, -10 a +10 V DC e 4-20 mA, garantendo ottima flessibilità nell’acquisizione di vari parametri di processo quali temperatura, pressione e livello. Il modulo esegue conversioni analogico-digitali a 12 bit con risoluzione più segno, offrendo una precisione dello 0,1% a 25°C. La comunicazione con il processore avviene tramite trasferimento a blocchi (BTW/BTR), permettendo un’efficace integrazione all’interno del sistema PLC-5. Inoltre, è dotato di isolamento optoelettrico per proteggere i circuiti dai disturbi elettrici e include filtri digitali per ridurre il rumore sul segnale.
L’installazione richiede un singolo slot in un rack I/O 1771 compatibile con la famiglia PLC-5, con collegamento facilitato dal braccio di cablaggio 1771-WG. Il modulo dispone di indicatori LED per stato operativo (RUN) e anomalie (FAULT). La gestione della scala dati può avvenire in formato Natural Binary o BCD, scalata fino a ±9999, con tempi di aggiornamento di 8 ms per 8 canali differenziali o 36 ms per 16 canali single-ended.

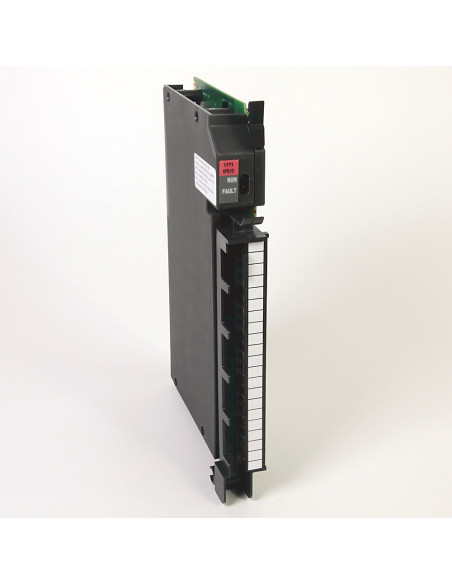

Il codice 1771-IFE identifica un modulo di ingresso analogico della serie PLC-5, presente in più revisioni quali Serie A, B e C. Il dispositivo mostra sulla parte frontale LED per RUN e FAULT e si collega a rack I/O con keying pin specifici per garantire la corretta installazione.
Verificare la compatibilità con il tipo di rack 1771 e assicurarsi che il cablaggio sia compatibile con il braccio di connessione 1771-WG per facilitare la sostituzione senza scollegare i fili. Controllare i parametri di segnale (tensione o corrente) e la modalità di ingresso (single-ended o differenziale) richiesti dall’applicazione.
Non inserire il modulo in slot non compatibili o non equipaggiati con il corretto keying. Evitare di alimentare il modulo con tensioni o correnti fuori dal range specificato e non trascurare la configurazione del tipo di segnale in ingresso per prevenire errori di lettura.
Applicazioni tipiche Controllo e monitoraggio di processi industriali con PLC-5
Il 1771-IFE è compatibile con qualsiasi chassis I/O della famiglia 1771 e utilizza protocolli di trasferimento blocco (BTW/BTR) specifici per PLC-5. Disponibile in diverse revisioni (Serie A, B, C) mantenendo la stessa funzione di base. Il modulo supporta sia segnali single-ended sia differenziali nelle misure di tensione e corrente.
1771-IFE, 1771-IFE/A, 1771-IFE/B, 1771-IFE/C, 1771-1FE, 17711FE, 177I-IFE, I771-IFE
| Voce | Valore |
|---|---|
| Numero di canali | 16 singoli o 8 differenziali |
| Risoluzione | 12 bit + segno |
| Range tensione ingresso | -10 a +10 V DC |
| Range corrente ingresso | -20 a +20 mA |
| Tempo aggiornamento canali | 8 ms (8 diff) / 36 ms (16 singoli) |
| Accuratezza | 0.1% full scale @ 25°C |
| Consumo corrente backplane | 750 mA |
| Assorbimento potenza | 2,5 W |
| Dimensione slot | 1 slot rack 1771 |
| Tipo montaggio | Rack mountable |
Qual è il tipo di ingresso analogico supportato dal 1771-IFE?
Accetta ingressi sia a 16 canali single-ended sia a 8 canali differenziali di tensione e corrente configurabili.
No, il modulo funziona senza alimentazione esterna, assorbendo 750mA dalla backplane.
Il convertitore analogico-digitale ha una risoluzione di 12 bit più segno sui segnali bipolari.
Sì, il modulo è utilizzabile in qualsiasi slot compatibile con la serie 1771 I/O.
