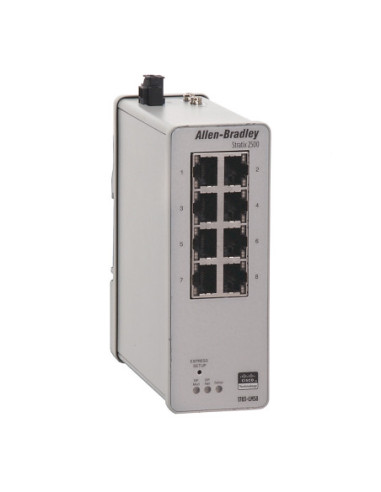

L'Allen-Bradley 1783-LMS8 è uno switch Ethernet industriale leggermente gestito, progettato per reti Ethernet I/P in applicazioni di automazione. Dispone di otto porte in rame da 10/100 Mbps utili per la comunicazione fra dispositivi di automazione come HMI e SCADA.
Il modello 1783-LMS8 fa parte della serie Stratix 2500 di Allen-Bradley e funziona come switch Ethernet leggermente gestito, ottimizzato per la segmentazione logica della rete e per migliorare la sicurezza e affidabilità della comunicazione industriale. È dotato di otto porte RJ45 compatibili con cavi di categoria 5 o 5e e supporta velocità di trasmissione dati fino a 100 Mbps. Alimentato da una tensione esterna in continua compresa tra 12 e 24 V DC con un consumo di 5,3 W, garantisce un funzionamento efficiente in ambienti industriali.
L'unità non supporta porte in fibra né funzionalità di routing avanzato, concentrandosi sull’uso semplice ma sicuro nelle reti Ethernet IP tramite protocolli come il CIP (Common Industrial Protocol) e funzionalità come la gestione di fino a 128 connessioni. Il dispositivo offre un'interfaccia di configurazione mediante il Device Manager integrato in Studio 5000 Logix Designer e include funzioni di sicurezza quali port security, SSH e HTTP per proteggere la rete da accessi non autorizzati.
Il prodotto è costruito con un involucro IP30 adatto a installazioni su guida DIN e operante in un ampio intervallo di temperatura da -20 °C a 60 °C. Le sue caratteristiche di immunità elettromagnetica e conformità a normative come IEC e CISPR11 lo rendono robusto e affidabile anche in ambienti con elevati disturbi elettromagnetici.
Il codice prodotto da ricercare è 1783-LMS8, appartenente alla serie Stratix 2500. Il dispositivo è riconoscibile per la presenza di otto porte RJ45 10/100 Mbps e per la struttura compatta con montaggio su guida DIN.
Verificare che l’alimentazione fornita sia compresa tra 12 e 24 V DC ed che il cablaggio Ethernet utilizzi cavi categoria 5 o superiore con connettori RJ45 conformi IEC 60603-7. Assicurarsi inoltre che la temperatura ambiente sia tra -20 °C e 60 °C per garantire un corretto funzionamento.
Non utilizzare cavi o connettori non conformi agli standard TIA 568-B.1 o ISO/IEC 24702; non superare la corrente di ingresso raccomandata (0,2-0,4 A); evitare installazioni in ambienti non compatibili con il grado di protezione IP30.
| Voce | Valore |
|---|---|
| Numero porte Ethernet | 8 (rame, RJ45 10/100 Mbps) |
| Serie | Stratix 2500 |
| Tipo switch | Lightly Managed |
| Tensione alimentazione | 12-24 V DC |
| Corrente ingresso | 0,2-0,4 A (SELV) |
| Consumo energetico | 5,3 W |
| Temperatura esercizio | -20 °C ÷ 60 °C |
| Temperatura stoccaggio | -40 °C ÷ 85 °C |
| Grado protezione | IP30 |
| Standard connettori | IEC 60603-7 |
| Cavi consigliati | Cat 5/5e (TIA 568-B.1 / ISO/IEC 24702) |
Il dispositivo dispone di otto porte Ethernet in rame con velocità 10/100 Mbps.
Il modello richiede una alimentazione esterna da 12 a 24 V DC con corrente tra 0,2 e 0,4 A.
