1) Introduzione

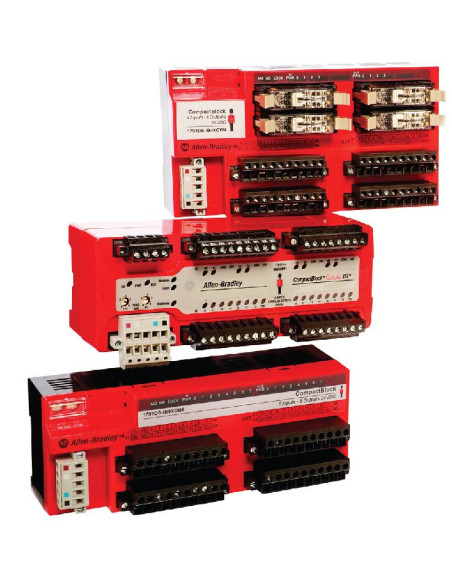

Il modulo Allen-Bradley 1791DS-IB12 è un dispositivo di input digitale sicurezza su rete DeviceNet, progettato per l'integrazione in sistemi di automazione industriale. Fornisce 12 punti di input singoli per il monitoraggio di dispositivi di emergenza e interblocchi di protezione.

2) Panoramica tecnica

Il modello 1791DS-IB12 implementa il protocollo CIP-safety esteso su reti DeviceNet, permettendo la gestione affidabile di segnali di sicurezza in conformità con le normative IEC 61508 SIL 3 e la categoria 4 della norma EN 954-1. Questo modulo è indicato per sistemi che richiedono un elevato livello di sicurezza funzionale.

Dotato di 12 ingressi digitali singoli con 4 uscite di test dedicate, il 1791DS-IB12 opera con un'alimentazione a 24V DC, supportando una tensione minima di 11V per lo stato ON e una massima di 5V per lo stato OFF degli ingressi. Il consumo tipico è di 110mA a 24V DC, con una gamma operativa di tensione tra 20,4 e 26,4V DC. Il dispositivo è pensato per installazione su guida DIN in configurazioni a incabina, con un intervallo di temperatura di esercizio da -10°C a 55°C.

Il modulo è aperto (senza custodia) per un agevole montaggio e collegamento in sistemi CompactBlock Guard I/O, con supporto per comunicazioni di sicurezza su rete DeviceNet, comunemente utilizzato in ambito industriale per la gestione di input di sicurezza digitali.

5) Compatibilità / Interfacce / Varianti

• Protocollo di comunicazione: DeviceNet con estensioni CIP-safety
• Alimentazione: 24V DC, range operativo 20,4–26,4 V
• Montaggio: guida DIN
• Categoria di sicurezza: conforme IEC 61508 SIL 3, EN 954-1 Categoria 4
• Serie: CompactBlock Guard I/O

Codici e riferimenti: 1791DS-IB12, A-B1791DSIB12

6) Dati rapidi

7) Specifiche / Caratteristiche

• 12 ingressi digitali singoli con protezione sicurezza
• 4 uscite test integrate per verifica funzionamento
• Comunicazione sicura tramite protocollo CIP-safety su DeviceNet
• Progettato per applicazioni di controllo e monitoraggio di sistemi di sicurezza macchina
• Compatibile con sistemi CompactBlock Guard I/O di Rockwell Automation
• Rispetta standard di sicurezza IEC 61508 SIL 3 e EN 954-1 Categoria 4
• Funzionamento stabile in intervallo temperatura -10…55 °C
• Montaggio versatile su guida DIN in armadi di controllo

8) FAQ tecniche

Q: Qual è la tensione di alimentazione nominale del modulo?

A: Il modulo funziona con alimentazione a 24V DC, supportando una gamma operativa da 20,4 a 26,4 V DC.

Q: Quanti ingressi digitali sono disponibili sul 1791DS-IB12?

A: Sono disponibili 12 ingressi digitali singoli.

Q: Su quale protocollo di comunicazione opera il modulo?

A: Il modulo utilizza la rete DeviceNet con estensioni CIP-safety per applicazioni di sicurezza.

Q: Quali standard di sicurezza supporta questo modulo?

A: È conforme allo standard IEC 61508 SIL 3 e alla categoria 4 della norma EN 954-1.

9) Chiusura

Contattaci per disponibilità e tempi di consegna.
