Il modulo Allen-Bradley 1792D-8BVT8D è un componente digitale di ingresso/uscita (I/O) della serie ArmorBlock MaXum, progettato per applicazioni di automazione industriale con comunicazione DeviceNet. Offre funzionalità di sink/source a 24 V DC, ideale per integrazione in ambienti produttivi.
Il 1792D-8BVT8D dispone di 8 ingressi digitali configurabili automaticamente per dispositivi PNP o NPN e 8 uscite digitali a 24 V DC di tipo sourcing, ciascuna protetta e con corrente massima di 0,5 A. La sua elettronica supporta connessioni I/O cicliche, polled e a variazione di stato, garantendo flessibilità nel controllo e nella comunicazione con il master di rete.
È dotato di tecnologia DeviceLogix, che consente il controllo locale e il monitoraggio diagnostico a livello di punto, con rilevamento di cortocircuiti, circuiti aperti e carico assente. Il modulo mantiene l’operatività anche durante la rimozione o l’inserimento sotto alimentazione, assicurando continuità nella rete DeviceNet.
Il contenitore IP67, resistente a condizioni ambientali gravose, permette il montaggio diretto su macchina sia in verticale sia in orizzontale, senza necessità di ulteriore protezione. Il range operativo da -25 °C a +60 °C e l’alta tolleranza all’umidità ne consentono l’impiego in applicazioni industriali severe. La configurazione dell’indirizzo nodo avviene tramite commutatori rotativi integrati.

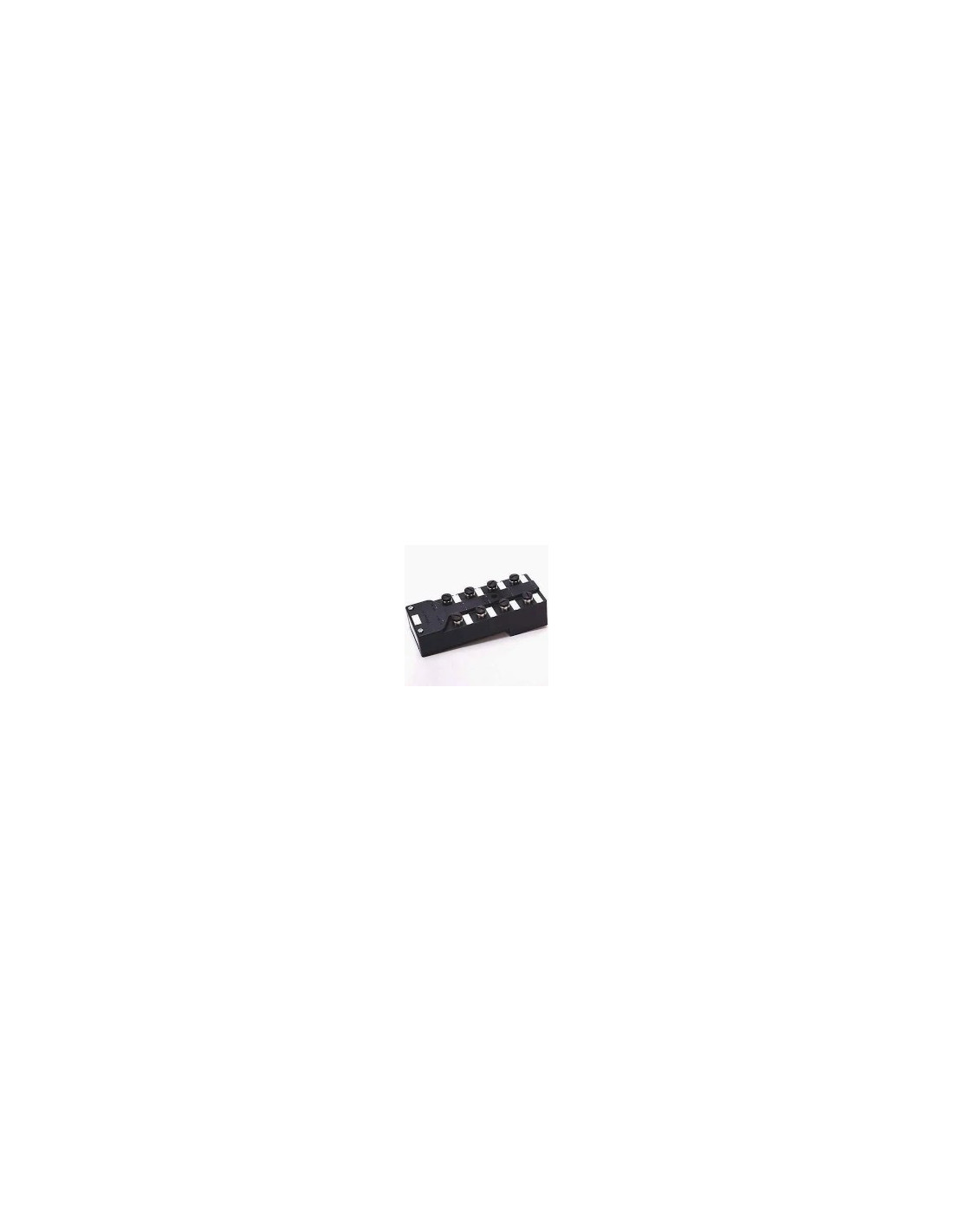

Il modello 1792D-8BVT8D è distinguibile dal codice part number impresso e dal design compatto ArmorBlock MaXum. Il modulo si monta su basi compatibili con connettori M12 per I/O, con possibilità di montaggio diretto e cablaggio semplice.
Verificare che la tensione di alimentazione sia 24 V DC, il tipo di segnali di ingresso (PNP/NPN) e che il montaggio consenta la corretta connessione al DeviceNet tramite la base cablata. Controllare inoltre che il modulo supporti il tipo di comunicazione necessaria (ciclica, polled o a variazione di stato).
Non trascurare l’allineamento corretto della base cablata con il modulo durante l’inserimento, per evitare problemi di contatto. Non sovraccaricare le uscite oltre i 0,5 A e assicurare l’integrità del cablaggio M12 per mantenere la protezione IP67.
Il modulo 1792D-8BVT8D utilizza il protocollo DeviceNet per la comunicazione in rete industriale. Supporta ingressi digitali universali PNP/NPN e uscite sourcing a 24 V DC. Il montaggio è compatibile con basi quali 1792D-CBFM e 1792D-CB12.
1792D-8BVT8D, 1792D8BVT8D, 1792D-8BVTBD, 1792DBBVT8D, I792D-8BVT8D
| Voce | Valore |
|---|---|
| Numero di ingressi | 8 digitali |
| Tipo ingressi digitali | 24 V DC sinking/sourcing |
| Numero di uscite | 8 digitali sourcing |
| Tipo uscite digitali | 24 V DC sourcing, 0,5 A max |
| Alimentazione | 24 V DC |
| Protocollo di comunicazione | DeviceNet |
| Grado di protezione | IP67 |
| Temperatura operativa | -25 °C to +60 °C |
| Umidità relativa max | 95% non condensante |
| Montaggio | Diretto su macchina, verticale/orizzontale |
| Peso | 0,55 lbs (0,26 kg) |
Domanda: Qual è la corrente massima supportata per ogni uscita del modulo 1792D-8BVT8D?
Risposta: Ogni uscita sourcing può erogare fino a 0,5 A, protetta contro sovraccarichi.
Domanda: Quali protocolli di comunicazione utilizza il modulo?
Risposta: Il modulo comunica tramite protocollo DeviceNet, supportando connessioni cicliche, polled e a variazione di stato.
Domanda: È possibile montare il modulo in ambienti con presenza di polvere e acqua?
Risposta: Sì, il modulo è certificato IP67 e può essere montato direttamente su macchina senza ulteriori protezioni.
Domanda: Come viene configurato l’indirizzo nodo sulla rete DeviceNet?
Risposta: L’indirizzo nodo si imposta tramite commutatori rotativi integrati, con valori validi da 00 a 63
