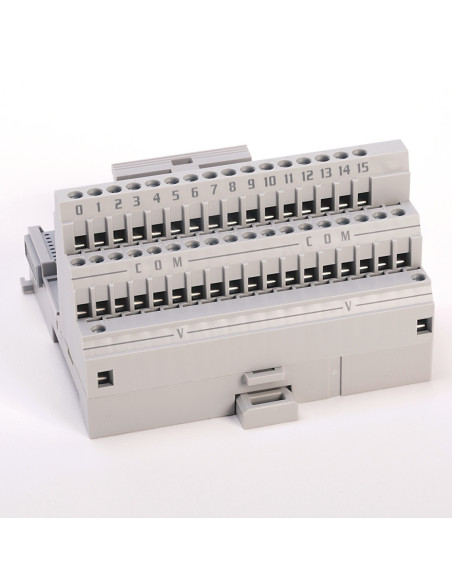

Il modulo Allen-Bradley 1794-TB2 è una Terminal Base progettata per sistemi FLEX I/O, utilizzata per collegare moduli I/O con una configurazione di 16 terminali I/O, 8 terminali comuni e 2 terminali per tensione positiva. Consente infrastrutture di controllo industriale modulari e compatte su montaggio DIN.
Il 1794-TB2 svolge la funzione essenziale di base terminale per moduli I/O della serie FLEX di Allen-Bradley, facilitando l’interfacciamento elettrico tra i moduli e il cablaggio esterno. La struttura prevede 16 terminali dedicati agli I/O digitali, 8 terminali comuni e 2 terminali di alimentazione a tensione positiva, con connessione tramite morsetti a vite per garantire un fissaggio sicuro.
La terminal base è di tipo open style e si monta su guida DIN, dotata di una morsettiera con sistema a vite per un cablaggio affidabile e facile manutenzione. Il dispositivo è progettato per supportare tensioni fino a 120V AC e correnti fino a 10 A, rispettando protezione standard IP20, adatta per ambienti industriali interni.
Un elemento distintivo è la chiave regolabile che previene l’inserimento errato del modulo nella base preconfigurata, facilitando operazioni di sostituzione o manutenzione senza rischio di danni ai componenti.
Il terminal base 1794-TB2 appartiene alla famiglia FLEX I/O di Allen-Bradley, compatibile con i moduli I/O della stessa serie. Il collegamento Flexbus utilizza una tensione di 5V DC a 640 mA. La gamma include diverse varianti di terminali, ma in particolare questo modello è dedicato a configurazioni con 16 I/O, supporto per comuni e alimentazione.
Codici e riferimenti: 1794-TB2, 1794 TB2, 1794-TB2-Specifications
| Voce | Valore |
|---|---|
| Numero terminali I/O | 16 |
| Terminali comuni | 8 |
| Terminali tensione + | 2 |
| Tipo connessione | Morsetti a vite (Screw Clamp) |
| Montaggio | Din Rail |
| Protezione | IP20 |
| Tensione max | 120 V AC |
| Corrente max | 10 A |
| Temperatura operativa | -20…55 °C (-4…131 °F) |
| Alimentazione Flexbus | 5 V DC, 640 mA |
R: Il 1794-TB2 si monta su guida DIN, in configurazione open style.
D: Quanti terminali I/O sono disponibili su questa base terminale?
R: Sono presenti 16 terminali I/O, 8 terminali comuni e 2 terminali per tensione positiva.
R: La protezione è di grado IP20, indicata per ambienti industriali interni.
R: È presente una chiave regolabile che impedisce l’inserimento errato nel terminale base.
Contattaci per disponibilità e tempi di consegna.
