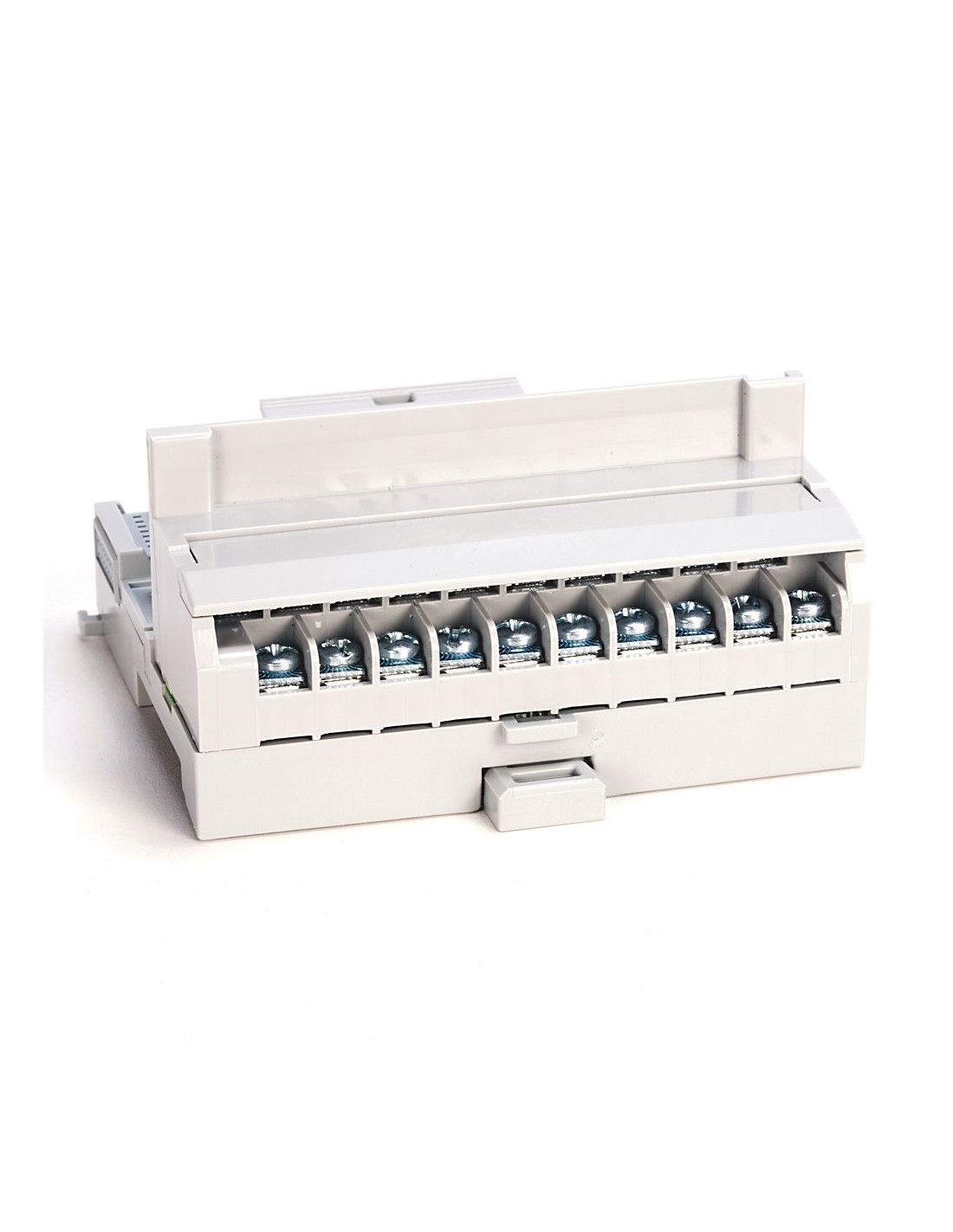

Il terminal base Allen-Bradley 1794-TBN è un componente essenziale per il sistema FLEX I/O, progettato per il collegamento e l’alloggiamento di moduli I/O rimovibili, garantendo connessioni affidabili su 16 punti di input/output, con supporto per segnali fino a 250 V AC/DC e correnti fino a 10 A.
Il modello 1794-TBN rappresenta una base terminale open style, montabile su guida DIN, dotata di 16 terminali I/O, 2 terminali comuni e 2 terminali di alimentazione positiva. Ogni terminale supporta conduttori da 22 a 12 AWG con serraggio a vite, consentendo un’installazione sicura e stabile dei cablaggi di campo. Questo terminal base è progettato per applicazioni industriali dove è necessario un interfacciamento pulito e modulare tra sensori, attuatori e il controllo PLC all’interno del sistema FLEX di Rockwell Automation.
La base terminale 1794-TBN supporta tensioni fino a 250 V in corrente alternata o continua e correnti massime di 10 Amp, caratteristiche che la rendono adatta a una vasta gamma di segnali analogici e digitali tipici nelle applicazioni di automazione industriale. La protezione IP20 e il design robusto assicurano affidabilità nella gestione dei segnali I/O, mentre l’organizzazione dei terminali facilita la manutenzione e la sostituzione modulare.
Applicazioni tipiche Installazioni di sistemi di automazione FLEX I/O
Il terminal base 1794-TBN è parte integrante della famiglia FLEX I/O di Allen-Bradley, progettata per moduli rimovibili del sistema Flex, Flex EX e Flex XT. Supporta conduttori di calibro da 22 a 12 AWG e funziona con segnali fino a 250 V AC/DC. L’installazione avviene tramite montaggio DIN standard.
| Voce | Valore |
|---|---|
| Terminali I/O | 16 |
| Terminali comuni | 2 |
| Terminali +voltage | 2 |
| Corrente massima | 10 A |
| Tensione massima | 250 V AC/DC |
| Tipo di montaggio | DIN mount |
| Connettore | Screw clamp |
| Temperatura operativa | -20…70 °C |
| Grado protezione | IP20 |
| Calibro cavi supportato | 22 - 12 AWG |
Qual è la capacità di corrente supportata dal terminal base 1794-TBN?
Supporta correnti fino a 10 Ampere.
Quali calibro di conduttori può ospitare questo terminal base?
Può gestire cavi da 22 a 12 AWG.
È progettato per segnali fino a 250 V in corrente alternata o continua, adatti a I/O digitali e analogici.
Il terminal base è montabile su guida DIN standard.
Contattaci per disponibilità e tempi di consegna.
