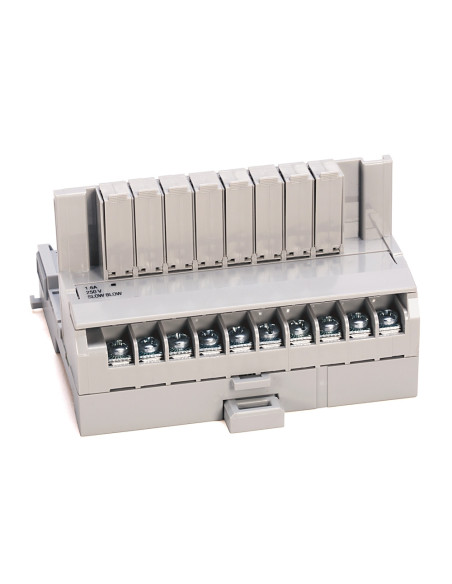

Il componente Allen-Bradley 1794-TBNF è una Flex Terminal Base progettata per semplificare le connessioni elettriche nei sistemi di automazione industriale. Dotata di terminali fusi e montaggio DIN-rail, consente di gestire fino a 16 punti di ingresso/uscita con sicurezza e praticità.
La Flex Terminal Base modello 1794-TBNF rappresenta una soluzione modulare per il cablaggio diretto nei sistemi Flex I/O. Grazie alla presenza di 16 terminali I/O, 2 terminali comuni e 2 terminali di alimentazione positiva con protezione a fusibile, questo modulo assicura una protezione integrata per ogni canale, migliorando l’affidabilità del sistema. Il design a morsetto a vite con serraggio a 1.4 Nm facilita un collegamento solido e duraturo dei cavi, compatibili con sezioni da 22 a 12 AWG.
Il dispositivo è adatto per tensioni fino a 250 V AC/DC e supporta correnti fino a 10 A, caratteristiche che lo rendono idoneo per svariate applicazioni in automazione e controllo industriale. Montabile su guida DIN, la base terminale si integra facilmente in quadri di controllo, rispettando gli standard internazionali riconosciuti come CE, UL, CSA e altri citati nelle specifiche di certificazione.
Riconoscere il 1794-TBNF è possibile tramite il codice esatto riportato sulla sigla del modulo, soluzione specifica per le configurazioni Flex I/O che richiedono terminali fusi integrati e collegamenti via morsetto a vite.
Verificare la compatibilità con la tensione di alimentazione (fino a 250 V AC/DC), la corrente massima (10 A) e la configurazione dei terminali, assicurandosi che il sistema richieda un terminale con fusibili integrati e la capacità di collegamento a guideria DIN.
Non utilizzare con cavi di sezione non supportata (al di fuori di 22-12 AWG). Evitare di forzare collegamenti con serraggi diversi da 1.4 Nm per garantire la corretta funzionalità e sicurezza dei collegamenti.
La base terminale 1794-TBNF si integra con la piattaforma Flex I/O di Allen-Bradley. Supporta configurazioni da 4 a 32 punti in moduli associati, con interfaccia meccanica per montaggio su guida DIN o pannello. Le certificazioni comprendono CE, UL, CSA, GOST, KC, MARINE, C-TICK tra gli altri.
| Voce | Valore |
|---|---|
| Numero terminali I/O | 16 |
| Terminali comuni | 2 |
| Terminali +voltage | 2 |
| Corrente nominale | 10 A |
| Tensione nominale | 250 V AC/DC |
| Sezione cavi supportata | 22 - 12 AWG |
| Tipo terminali | Morsetto a vite, serraggio 1.4 Nm |
| Montaggio | DIN-rail, pannello |
| Protezione | Terminali fusi |
| Rating temperatura | -20…55 °C (-4…131 °F) |
| Certificazioni | CE, UL, CSA, GOST, KC, MARINE, C-TICK |
Domanda: Qual è la corrente massima supportata dalla 1794-TBNF?
Risposta: La base terminale supporta una corrente massima di 10 A.
Domanda: Quale tipo di protezione integrata presenta il 1794-TBNF?
Risposta: È dotato di terminali con fusibili integrati per la protezione dei circuiti.
Domanda: Quale tipo di montaggio è previsto per questo terminal base?
Risposta: È progettato per il montaggio su guida DIN e pannello.
Domanda: Quali categorie di cavi sono compatibili con questo modulo?
Risposta: Supporta cavi con sezioni comprese tra 22 e 12 AWG.
Contattaci per disponibilità e tempi di consegna.
