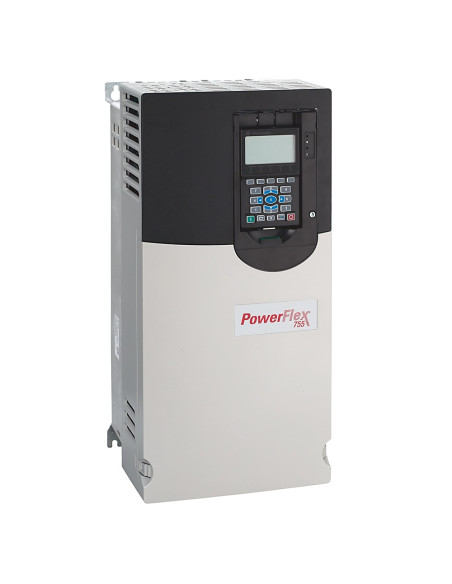

Il convertitore di frequenza PowerFlex 755 AC Drive modello 20G11ND040AA0NNNNN di Allen-Bradley è un dispositivo progettato per il controllo di motori elettrici a corrente alternata. Questo drive è adatto a molteplici applicazioni industriali che richiedono un controllo efficiente e preciso della velocità motore e della potenza.
Si tratta di un drive di tipo aperto, raffreddato ad aria, con ingresso AC e terminali DC, progettato per operare con alimentazione trifase a 380-480 VAC e tensione continua fino a 650 VDC. Offre una corrente nominale di 40 ampere, supportando motori con potenza fino a 30 HP in modalità normale e 25 HP in modalità heavy duty, assicurando così versatilità nelle condizioni operative.
Questo dispositivo è dotato di funzionalità integrate di comunicazione Ethernet/IP, che consentono l'integrazione nei sistemi di automazione industriale basati su rete. Il PowerFlex 755 è equipaggiato con un filtro EMC per la riduzione delle interferenze elettromagnetiche e dispone di transistor per il frenaggio dinamico, migliorando la sicurezza di utilizzo e l'efficienza energetica in frenata.
Il modello 20G11ND040AA0NNNNN presenta un design senza Human Interface Module (HIM), riservando l'installazione a soluzioni che prevedono il controllo remoto o l'integrazione in pannelli di controllo dedicati. Il prodotto è classificato con grado di protezione IP20/IP00 e viene fornito con un jumper di Conduttanza comune rimosso per specifiche configurazioni elettriche.
Dal 30 giugno 2024 questo modello è stato dismesso e non è più disponibile per la vendita diretta. È però previsto un prodotto sostitutivo, il modello 20G11ND040JA0NNNNN, che copre le stesse esigenze applicative. Sono disponibili inoltre opzioni di riparazione per estendere la vita utile del drive.
| Caratteristica | Valore |
|---|---|
| Tipo di drive | PowerFlex 755 AC Drive |
| Alimentazione input | AC 380-480 V trifase |
| Tensione continua | 650 VDC |
| Corrente nominale | 40 A |
| Potenza motore nominale | 30 HP normale, 25 HP heavy duty |
| Raffreddamento | Aria |
| Tipo di involucro | Open type, IP20/IP00 |
| Comunicazione | Embedded Ethernet/IP |
| Filtraggio | Filtro EMC integrato, jumper CM rimosso |
| Frenatura | Transistor dinamico integrato |
| HIM | Assente (blank) |
