22A-B012N104 Allen-Bradley

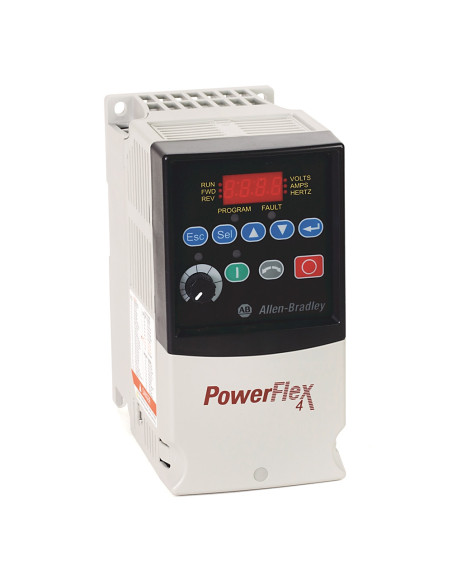

Il 22A-B012N104 è un azionamento a frequenza variabile (VFD) PowerFlex 4 prodotto da Allen-Bradley, progettato per controllare motori AC trifase con potenza nominale fino a 2,2 kW (3 HP). Questo drive regola la velocità e la coppia del motore con un'alimentazione di ingresso trifase da 208-240 VAC e una corrente nominale di 12 Ampere, fornendo un output programmabile da 0 a 500 Hz.

Disegnato con un ingombro compatto e un involucro IP20 aperto, il dispositivo integra una tastiera digitale fissa con display LED per una programmazione semplice e immediata. La presenza di un varistore metallico rimovibile (MOV) rende possibile l'installazione anche in sistemi non messa a terra, mentre la funzione Safe-Torque Off (STO) garantisce sicurezza operativa.

Questo azionamento supporta diverse modalità di controllo, tra cui Volts per Hertz (V/Hz) e Sensorless Vector Control (SVC), comprese varianti con funzione economizer. La tecnologia integrata StepLogic permette al drive di eseguire controlli complessi, come il PID, velocizzando l'integrazione nei processi industriali. Il dispositivo include una resistenza di frenatura interna per dissipare l'energia in eccesso durante il rallentamento dinamico.

La comunicazione è facilitata da una porta integrata Ethernet/IP e RS485. Il 22A-B012N104, con un grado di protezione IP20 e dimensioni compatte (circa 100 mm di larghezza per 213 mm di altezza), è ideale per applicazioni su pompe, ventilatori e nastri trasportatori, offrendo un controllo preciso e affidabile in diversi contesti industriali.

Guida rapida

Come identificare il modello

Il codice 22A-B012N104 indica un azionamento PowerFlex 4 Allen-Bradley da 2,2 kW con ingresso 208-240 VAC trifase, corrente 12 A e frame size B, con display LED e tastiera fissa integrata.

Cosa controllare prima della sostituzione

• Verificare il voltaggio di ingresso (208-240 VAC, trifase).
• Controllare la corrente nominale e la potenza del motore (12 A, 2,2 kW / 3 HP).
• Assicurarsi della compatibilità del frame size e del tipo di montaggio (panel mount/DIN rail).
• Accertarsi che il nuovo azionamento sia privo di filtri CE, se necessario.
• Controllare la presenza o meno di protezioni di circuito esterne, poiché il drive ne è sprovvisto.

Errori comuni da evitare

• Dimenticare di installare protezioni di ramo circuitale esterne per isolamento e sicurezza.
• Utilizzare un azionamento senza MOV rimovibile in sistemi non messi a terra quando necessario.
• Non configurare correttamente il limite di frequenza o la corrente di sovraccarico, compromettendo la durata del dispositivo.
• Ignorare la necessità di verificare la compatibilità con contattori e fusibili consigliati.

Applicazioni tipiche

• Pompe industriali
• Ventilatori di processo
• Nastri trasportatori
• Automazione di macchine
• Controllo motori AC trifase in impianti di produzione

Compatibilità / Interfacce / Varianti

Il 22A-B012N104 utilizza interfacce di comunicazione Ethernet/IP e RS485 e supporta l'integrazione tramite piattaforma Logix. Sono presenti diverse revisioni, tra cui la serie A (22A-B012N104/A). Il dispositivo è compatibile con protezioni motore come 140M-C2E-C16, contattori 100-C16 e fusibili da 25 ampere. Il codice conta molte varianti di denominazione per lo stesso prodotto, incluse versioni con diverse lettere maiuscole e numeri simili.

Codici e riferimenti: 22A-B012N104, 22A-B012N104/A, 22A-8012N104, 22A-B012N10A, 22AB012N104, 22AB0I2N104

Dati rapidi

Specifiche / Caratteristiche

• Input trifase 208–240 VAC, 12A
• Potenza motore fino a 3 HP (2.2 kW)
• Controllo a frequenza variabile con PWM regolabile fino a 16 kHz
• Funzioni di frenatura dinamica con resistenza integrata
• Removibile Metal Oxide Varistor (MOV) per utilizzo in sistemi non messi a terra
• Compatibile con contattori e fusibili standard consigliati
• Montaggio a pannello o guida DIN
• Dimensioni compatte con interfaccia utente a tastiera digitale e display LED
• Assenza di filtro CE conforme integrato
• Supporta modalità di controllo V/Hz, Sensorless Vector Control con e senza economizer
• Involucro IP20 conforme a NEMA/UL tipo aperto

FAQ tecniche

Il 22A-B012N104 viene fornito con filtro CE?

No, questo modello non include filtri CE conformi.

Quali sono i metodi di controllo supportati?

Supporta Volts per Hertz (V/Hz) e Sensorless Vector Control (SVC), oltre a funzionare con controllo PID integrato.

È presente protezione a circuito interno?

No, è necessario installare protezioni di ramo esterne per isolamento e salvaguardia.

Quali sono le interfacce di comunicazione disponibili?

Include connettività Ethernet/IP e RS485 integrate.
