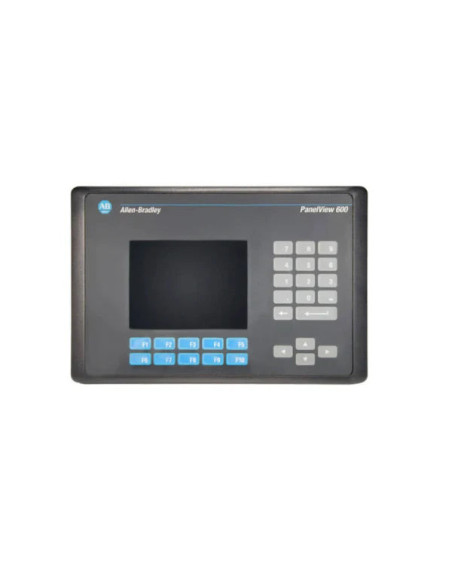

2711-B6C8 Allen-Bradley

Il 2711-B6C8 è un terminale operatore compatto della famiglia PanelView 600 Standard prodotto da Allen-Bradley, progettato per l'interfaccia uomo-macchina (HMI) nel controllo industriale. Questo dispositivo permette il monitoraggio e il controllo diretto dei processi tramite schermo a colori da 5,7 pollici e offre un'interazione tramite tastiera e touchscreen.

La sua alimentazione avviene mediante una tensione esterna tra 85 e 264 Volt AC (frequenza da 47 a 63 Hz), rendendolo idoneo per un'ampia gamma di ambienti industriali. Il pannello è dotato di un display TFT a matrice attiva con risoluzione di 320 x 234 pixel, che visualizza informazioni dettagliate e di facile lettura, essenziali per il controllo di processo in tempo reale.

Dal punto di vista delle comunicazioni, il 2711-B6C8 integra una porta Data Highway Plus (DH+) per il collegamento con PLC Allen-Bradley come PLC5, SLC500, MicroLogix, CompactLogix e ControlLogix, oltre a supportare dispositivi di terze parti tramite convertitori di protocollo. È presente inoltre una porta RS-232 dedicata alla connessione di stampanti per la stampa di allarmi e registrazioni. La memoria disponibile include 170 KB per l'esecuzione delle applicazioni e 240 KB di memoria non volatile per archiviare oggetti, testi e immagini.

Guida rapida

Come identificare il modello

Il terminale è riconoscibile dal codice 2711-B6C8, disponibile nelle serie A, B, C e X. Gli accessori e parti di ricambio come retroilluminazione (2711-NL3, 2711-NL5) e batterie per orologio in tempo reale (2711-NB3, 2711-NB4) variano in base alla serie.

Cosa controllare prima della sostituzione

• Verificare l'alimentazione e la frequenza (85-264 V AC, 47-63 Hz)
• Controllare la compatibilità con il sistema di controllo attraverso la porta DH+ e il protocollo supportato
• Accertare lo stato del display e della tastiera/touchscreen
• Confermare la disponibilità di memoria sufficiente per l'applicazione

Errori comuni da evitare

• Non usare cavi di comunicazione non idonei (consigliato 2711-NC14 per DH+)
• Non trascurare i requisiti di spazio per l'installazione (minimo 25 mm sui lati e parte superiore, 38 mm in basso)
• Non alimentare con tensioni fuori dal range specificato per evitare danni

Applicazioni tipiche

• Integrazione in quadri elettrici industriali per il controllo operativo
• Interfacciamento con PLC e PAC per automazione di processo
• Monitoraggio e gestione della linea di produzione
• Registrazione e stampa allarmi tramite collegamento RS-232

Compatibilità / Interfacce / Varianti

Il 2711-B6C8 supporta comunicazioni tramite Data Highway Plus (DH+) e porta RS-232 per stampante. Il dispositivo si integra con PLC Allen-Bradley e con alcuni controller di terze parti attraverso convertitori di protocollo. I modelli sono disponibili nelle serie A, B, C e X, mentre varianti alternative includono codici simili e formati: 2711-86C8, 2711-B6CB, 271186C8, 2711B6C8, 2711B6CB, 271I-B6C8, 271IB6C8, 27I1-B6C8, 27I1B6C8, 27II-86CB, 27II-B6C8, 27II86CB, 27IIB6C8.

Dati rapidi

Specifiche / Caratteristiche

• Display a colori con area di visualizzazione di 115 x 86 mm
• Input operativo tramite tastiera e touchscreen capacitivo
• Funzionalità di comunicazione con PLC tramite protocollo DH+ e RS-232
• Memoria integrata per runtime e dati applicativi
• Compatibilità con alimentazioni da 85 a 264 Volt AC
• Supporto per stampa di allarmi e messaggi tramite porta RS-232
• Retroilluminazione sostituibile con parti di ricambio dedicate
• Dimensioni e ingombri adatti per montaggio in pannello industriale

FAQ tecniche

Qual è il tipo di alimentazione necessario?

Il terminale richiede una tensione di alimentazione AC tra 85 e 264 V con frequenza da 47 a 63 Hz.

Quale tipo di ingressi operatore sono disponibili?

È possibile inserire comandi tramite tastiera e touchscreen con una durata superiore a un milione di pressioni.

Quali porte di comunicazione sono presenti?

Il terminale dispone di una porta DH+ per la connessione con PLC Allen-Bradley e una porta RS-232 per collegare stampanti.

È disponibile una parte di ricambio per la retroilluminazione?

Sì, le retroilluminazioni possono essere sostituite con i codici 2711-NL3 o 2711-NL5 a seconda della serie del terminale.
