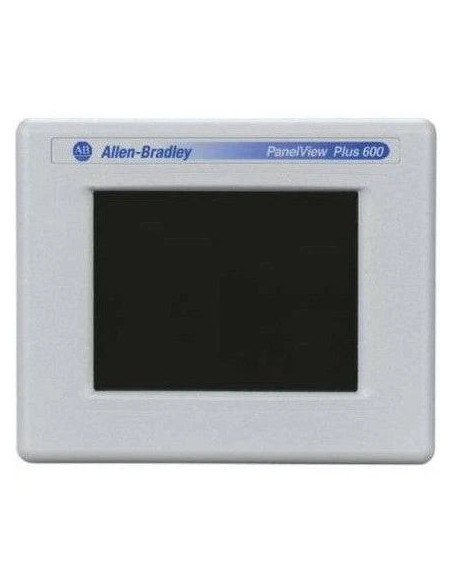

Il 2711P-T6C5D di Allen-Bradley è un terminale operatore grafico della serie PanelView Plus 600, progettato per applicazioni di visualizzazione e controllo a livello macchina. Dispone di un display TFT LCD a colori da 5,5 pollici con touchscreen resistivo analogico e alimentazione a 24V DC, ideale per interfacce uomo-macchina (HMI) compatte e funzionali.
La sua interfaccia touchscreen, con uno spessore attuativo tra i 10 e i 110 grammi e una durata stimata di un milione di pressioni, consente un'interazione precisa tramite dito o stilo, preservando la superficie da danni. Il display a matrice attiva da 320 x 240 pixel offre una buona visualizzazione a colori per diagnosticare e monitorare i processi industriali.
Il terminale supporta connessioni multiple grazie a una porta seriale RS-232 e due porte USB host, facilitando il collegamento a dispositivi esterni come tastiere o drive USB. Inoltre, è dotato di un vano posteriore che permette il montaggio di moduli di comunicazione aggiuntivi, ampliando la compatibilità di rete e le possibilità di integrazione nel sistema di automazione.
Con un input di alimentazione nominale di 24V DC (range 18–30V), il 2711P-T6C5D mantiene una potenza massima di 25W, garantendo un basso consumo nei pannelli di controllo. Il terminale è progettato per operare in un ampio intervallo di temperatura ambiente da 0 a 55 °C e fino al 95% di umidità relativa non condensante, assicurando affidabilità in ambienti industriali moderati.
Il codice esatto 2711P-T6C5D identifica il terminale della serie PanelView Plus 600 con display a colori TFT da 5,5 pollici e touchscreen resistivo. Le varianti revisionate sono indicate con suffissi come /A, /B, /C, /D e /X a seconda della serie e versione.
Assicurarsi che il terminale operi con una tensione di alimentazione compresa tra 18 e 30V DC. Verificare le connessioni RS-232 e USB, la presenza e integrità dello schermo touchscreen, e la compatibilità dei moduli di comunicazione opzionali montati posteriormente.
Non utilizzare dispositivi di puntamento appuntiti che potrebbero danneggiare lo strato resistivo del touchscreen. Evitare di operare il terminale al di fuori delle temperature e umidità raccomandate per prevenire malfunzionamenti o danni permanenti.
Il 2711P-T6C5D appartiene alla famiglia PanelView Plus 600 di Allen-Bradley. Supporta alimentazione DC 18-30V (nominale 24V DC), comunicazione tramite RS-232 e due porte USB host. È disponibile in diverse revisioni (Serie A, B, C, D e X) con capacità di memoria variabile da 5 a 10 MB. Offre inoltre uno slot posteriore per moduli di comunicazione opzionali.
Codici e riferimenti: 2711P-T6C5D, 2711P-T6C5D/A, 2711P-T6C5D/B, 2711P-T6C5D/C, 2711P-T6C5D/D, 2711P-T6C5D/X, 2711PT6C5D, 271IP-T6C5D, 271IPT6C5D
| Voce | Valore |
|---|---|
| Display | 5.5 pollici TFT LCD a colori |
| Risoluzione | 320 x 240 pixel |
| Touchscreen | Resistivo analogico |
| Memoria | 5 MB (Serie A), 10 MB (Serie B) |
| Alimentazione | 18-30 V DC (24 V nominale) |
| Consumo potenza | 25 W max (1.0 A a 24 V DC) |
| Comunicazione | 1 porta RS-232, 2 porte USB host |
| Temperatura operativa | 0-55 °C |
| Umidità relativa | 5-95% non condensante |
| Dissipazione termica | 85 BTU/h |
Il terminale utilizza un touchscreen analogico resistivo abbinato a un keypad numerico per l'inserimento e la navigazione.
Include una porta seriale RS-232 e due porte USB host per collegamenti a PLC o dispositivi esterni.
Funziona con una tensione di alimentazione da 18 a 30 V DC, tipicamente 24 V DC nominali.
Sì, è dotato di batteria interna che alimenta il clock mantenendo la data e l'ora, con una durata minima di 5 anni a temperatura ambiente.
Contattaci per disponibilità e tempi di consegna.
