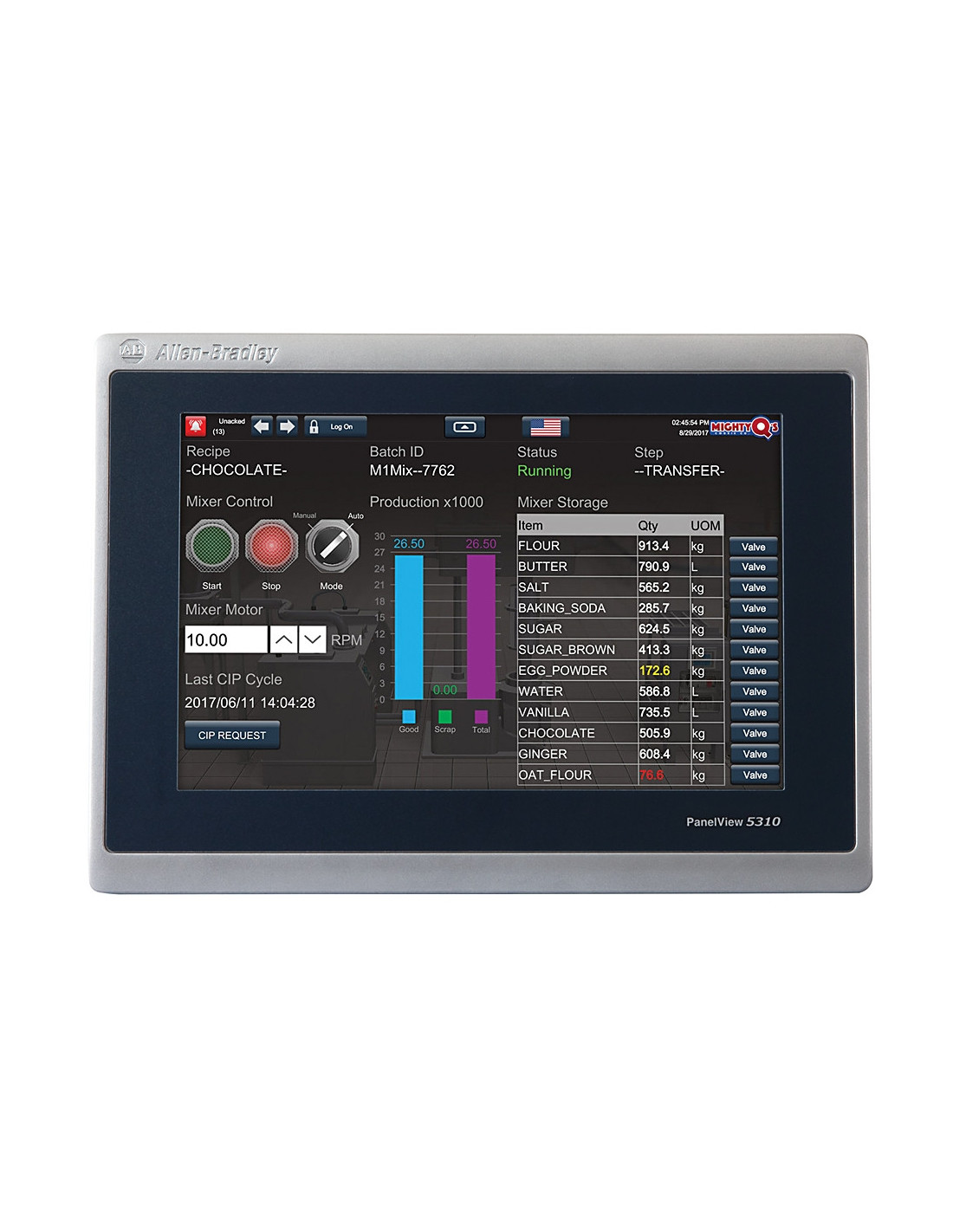

2713P-T10CD1 Allen-Bradley
Il modello 2713P-T10CD1 di Allen-Bradley è un terminale grafico PanelView 5310 con un display touchscreen da 10,4 pollici a colori. Progettato per l'uso in ambienti industriali, questo terminale opera con alimentazione 24V DC e integra una porta Ethernet per la comunicazione con i controller.
Questo dispositivo rappresenta un'interfaccia operatore avanzata che combina un ampio display TFT a colori con tecnologia touch resistiva, offrendo un'interazione facile e intuitiva con i sistemi di controllo automatizzati. È ideale per applicazioni di visualizzazione e monitoraggio di processi industriali.
Il PanelView 5310 dispone di una risoluzione di 800 x 600 pixel (SVGA) con profondità colore a 24 bit, visualizzando fino a 16,7 milioni di colori. È caratterizzato da un rapporto d'aspetto 4:3, luminosità tipica di 300 candele/m² e backlight a LED con una durata minima di 50.000 ore. La sua interfaccia analogica resistiva permette un’affidabile operazione touch con forza d’attuazione inferiore a 100 grammi e una durata stimata a un milione di pressioni.
Dal punto di vista hardware, offre 1 GB di memoria RAM e 1 GB di memoria non volatile utilizzabile dall’utente per progetti. La comunicazione avviene principalmente tramite una porta Ethernet 10/100Base-T con supporto per protocolli TCP/IP, Modbus e Data-Highway. Il dispositivo è alimentato con un tensione nominale di 24V DC (range 18-30V), con un consumo massimo di 15 W.
Per garantire la longevità operativa, il modello integra una batteria al litio (CR2032) per il backup del real-time clock, con una durata di almeno 4 anni a 25 °C. Il terminale presenta inoltre certificazioni rilevanti per l’uso in ambienti industriali, inclusi i gradi di protezione NEMA 4X, 12 e 13 sulla parte frontale, e certificazione IP66 contro polvere e acqua.
Il design compatto con dimensioni di 297 mm in larghezza, 252 mm in altezza e 69,5 mm in profondità, consente un facile montaggio diretto su pannelli con quadro dimensioni di taglio di circa 224 mm x 269 mm, rendendolo ideale per l’integrazione nei sistemi di automazione.
L’ambiente software Studio 5000 permette di sfruttare un portale unico che integra le applicazioni View Designer e Logix Designer, offrendo elevata personalizzazione nell’interfaccia utente e gestione dei dati di macchina. Il dispositivo è inoltre corredato da uno slot per schede SD e porte USB host e device ad alta velocità, supportando espansioni e comunicazioni esterne.
Questo modello supporta protocolli TCP/IP, Modbus, Data-Highway e EtherNet/IP. È dotato di una porta industrial Ethernet 10/100Base-T auto MDI/MDI-X per comunicazione con controller. La tensione di alimentazione è 24 V DC (non isolata), compatibile con alimentazioni extra basse di sicurezza.
Codici e riferimenti: 2713P-T10CD1, 2713PT10CD1 (formato alternativo senza trattini)
| Voce | Valore |
|---|---|
| Display | 10,4 in TFT a colori, risoluzione 800 x 600 SVGA |
| Tipo Touch | Analogico resistivo |
| Memoria RAM | 1 GB |
| Memoria utente non volatile | 1 GB |
| Alimentazione | 24 V DC (18…30 V DC) |
| Consumo potenza max | 15 W |
| Porta Ethernet | 1 porta 10/100Base-T |
| Dimensioni | 297 x 252 x 69,5 mm (LxHxP) |
| Grado protezione frontale | IP66, NEMA 4X, 12, 13 |
| Batteria RTC backup | CR2032, durata 4 anni a 25 °C |
| Luminosità | 300 cd/m² |
| Durata backlight | min 50.000 ore a metà luminosità |
Contattaci per disponibilità e tempi di consegna.
