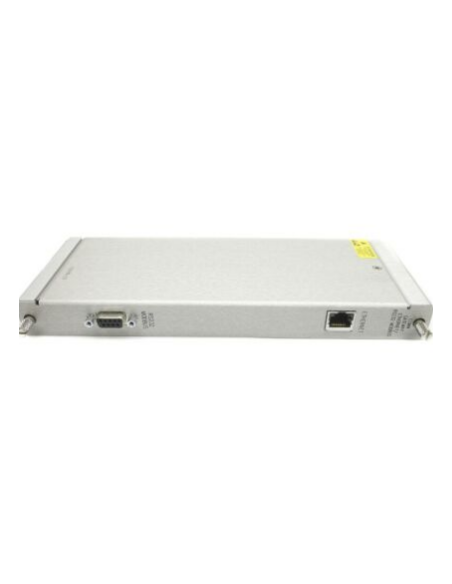

3500/92 BENTLY NEVADA

Il modulo Communication Gateway 3500/92 di Bently Nevada offre un'ampia capacità di comunicazione per tutti i valori e gli stati monitorati dai rack, permettendo l'integrazione con sistemi di controllo di processo e automazione industriale. Supporta comunicazioni Ethernet TCP/IP e seriali (RS232, RS422, RS485), ottimizzando la connettività nei sistemi di monitoraggio macchine.

Il dispositivo facilita le comunicazioni Ethernet con il software di configurazione rack 3500 e con il software di acquisizione dati, consentendo una gestione efficiente delle informazioni di monitoraggio. I protocolli supportati includono il Modicon Modbus tramite seriale, Modbus/TCP per comunicazioni Ethernet TCP/IP e un protocollo proprietario Bently Nevada per interfacciarsi con i pacchetti software dedicati.

Il 3500/92 integra una Utility configurabile per i registri Modbus, sostituendo le funzionalità offerte dai registri Modbus primari delle versioni precedenti come il 3500/90. Le interfacce di comunicazione comprendono una porta Ethernet 10/100Base-T con connessione RJ-45 e diverse combinazioni di porte seriali: due RS232, due RS422 e due RS485, offrendo flessibilità nelle connessioni di campo.

Il modulo funziona con un consumo energetico tipico di circa 5,0-5,6 watt a seconda del protocollo e delle configurazioni, e opera in un ampio intervallo di temperatura da -30 a 65 °C. LED frontali indicano lo stato operativo e l'attività delle comunicazioni (OK e TX/RX), permettendo un controllo visivo semplice e immediato.

Compatibilità e Certificazioni

Il 3500/92 è conforme a vari standard e direttive tra cui FCC Parte 15 per le interferenze elettromagnetiche, le direttive EMC per ambienti industriali (EN 61000-6-2 e EN 61000-6-4) e la direttiva europea per la sicurezza elettrica LV (EN 61010-1). Supporta inoltre la direttiva RoHS 2011/65/EU per la restrizione di sostanze pericolose e soddisfa le regole DNV GL e ABS per applicazioni navali e offshore.

Codici e riferimenti

• 3500/92
• 3500-92
• 136180-01

Specifiche tecniche

• Porta Ethernet: 10/100Base-T con connettore RJ-45
• Porte seriali: 2 x RS232, 2 x RS422, 2 x RS485
• Protocolli supportati: Ethernet TCP/IP, Modbus ASCII, Modbus/TCP, protocollo proprietario Bently Nevada
• Consumo energetico: 5,0 watt (Modbus RS232/422), 5,6 watt tipico (Modbus RS485)
• LED frontali di stato: OK e TX/RX
• Temperatura operativa: da -30 a 65 °C

Applicazioni tipiche

• Integrazione con sistemi di controllo di processo industriale
• Collegamento con software di configurazione rack e acquisizione dati 3500
• Automazione industriale e monitoraggio condizioni macchine
• Comunicazioni seriali e Ethernet in impianti di monitoraggio

FAQ tecniche

Quali tipi di comunicazione supporta il modulo 3500/92?

Supporta comunicazioni Ethernet TCP/IP e seriali RS232, RS422 e RS485.

Quali protocolli sono disponibili per l'integrazione con sistemi esterni?

Include Modbus ASCII, Modbus/TCP e un protocollo proprietario Bently Nevada per configurazione e acquisizione dati.

Qual è il consumo energetico tipico del modulo?

Consuma generalmente tra 5,0 e 5,6 watt a seconda della modalità di comunicazione.

Quali certificazioni ha ottenuto il 3500/92?

È conforme a FCC, direttive EMC e basse tensioni europee, direttiva RoHS, e soddisfa le norme DNV GL e ABS per applicazioni marittime.

Contattaci per disponibilità e tempi di consegna.
