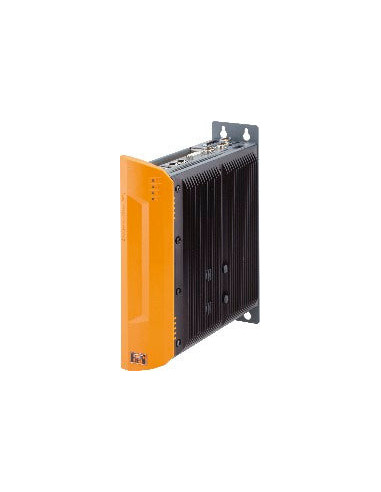

5PC810.SX01-00 B&R

Il 5PC810.SX01-00 di B&R è un'unità di sistema industriale progettata per applicazioni di controllo ad alte prestazioni in ambienti industriali. Questo dispositivo compatto offre un design flessibile con un unico slot che supporta moduli PCI Express o PCI, oltre a uno slot compatto slide-in per l'espansione modulare.

Dotato di una connessione Smart Display Link/DVI/Monitor, il sistema garantisce un'integrazione efficace con molteplici soluzioni di visualizzazione industriale. La robusta connettività include due porte RS232, cinque porte USB 2.0 e due interfacce Ethernet con velocità 10/100/1000 Mbit/s, offrendo ampia versatilità per il collegamento di periferiche e dispositivi di rete.

Il 5PC810.SX01-00 funziona con alimentazione stabile da 24 VDC e integra 512 kB di memoria SRAM con batteria tampone. La sua struttura robusta e compatta lo rende ideale per un impiego continuativo in linee di produzione e automazione industriale, assicurando affidabilità e flessibilità operativa.

Guida rapida

Come identificare il modello

Il modello 5PC810.SX01-00 è un'unità APC810 firmata B&R, riconoscibile dal codice prodotto e dalla configurazione hardware con uno slot PCI Express/PCI e uno slot compatto slide-in.

Cosa controllare prima della sostituzione

Verificare la corretta alimentazione a 24 VDC e la presenza del morsetto a vite 0TB103.9, necessario per l'installazione, oltre a controllare il collegamento corretto delle interfacce USB, Ethernet e RS232.

Errori comuni da evitare

Non utilizzare il dispositivo in ambienti non industriali, non omettere la corretta dissipazione termica e assicurarsi che tutti i moduli inseriti siano compatibili con il bus PCI Express o PCI previsto.

Applicazioni tipiche

• Sistemi di automazione industriale
• Controllo di processo in ambienti di produzione
• Integrazione in quadri di controllo PLC
• Visualizzazione e monitoraggio tramite interfacce DVI/Smart Display Link
• Connessione e gestione di periferiche USB, seriali e di rete

Compatibilità / Interfacce / Varianti

Modello: 5PC810.SX01-00 (varianti codici con spazi o trattini non segnalati)

Famiglia: APC810

Bus supportato: PCI Express o PCI (a seconda dello slot)

Connettività:

• 2x Ethernet 10/100/1000 Mbit/s
• 5x USB 2.0
• 2x RS232
• Smart Display Link/DVI/Monitor
• 1 slot compatto slide-in (supporto per drive compatti)

Dati rapidi

Caratteristiche

• Slot unico flessibile per moduli PCI Express o PCI
• Modulo compatto slide-in per drive espandibili
• Memoria SRAM da 512 kB con batteria tampone
• Connessione video Smart Display Link/DVI
• Due porte seriali RS232 compatibili con modem
• 5 porte USB 2.0 per periferiche ad alta velocità
• Dual Ethernet 10/100/1000 Mbit/s per rete affidabile
• Alimentazione nominale 24 VDC con corrente nominale di 6 A
• Design robusto IP20 adatto a condizioni industriali
• Raffreddamento passivo, attivabile con kit ventola opzionale
• Presenza di LED frontali per stato alimentazione, HDD e rete

FAQ tecniche

Quali processori sono supportati?

Supporta processori Core Duo, Core 2 Duo, Celeron M e Atom N270, garantendo ampia compatibilità con tecnologie moderne.

Il dispositivo include una ventola di raffreddamento?

Il raffreddamento è passivo tramite dissipatore, ma è possibile integrare un kit ventola opzionale.

Quali sono le interfacce di rete disponibili?

Sono presenti due porte Ethernet con velocità fino a 1 Gbit/s (10/100/1000 Mbit/s) per connessioni stabili e veloci.

Qual è la tensione di alimentazione standard?

L'unità funziona a una tensione nominale di 24 VDC con una tolleranza ±25%.
