AD210AN IC è un amplificatore di isolamento di precisione a larga banda a 3 porte prodotto da Analog Devices. Questo dispositivo integrato è progettato per fornire isolamento galvanico completo tra ingressi e uscite, assicurando alta precisione nelle misurazioni elettroniche e protezione da interferenze e guasti.

L'amplificatore di isolamento AD210AN funziona grazie a un accoppiamento interno a trasformatore che fornisce sia l'isolamento del segnale sia quello dell'alimentazione, eliminando la necessità di convertitori DC/DC esterni. Il componente opera con una singola alimentazione positiva di 15 V, con una gamma di tensione di alimentazione compresa tra 13.5 V e 16.5 V, e una corrente nominale di 50 mA.

Progettato in un package a 12 pin Dual In-line Package (DIP), il AD210AN offre un'ampiezza di banda di -3 dB fino a 20 kHz, un tasso di slew rate di 1 V/µs e un guadagno di tensione fisso di 40 dB. La sua struttura a tre porte lo rende versatile per essere utilizzato sia come isolatore di ingresso che di uscita in applicazioni singole o multicanale.

Un'importante caratteristica di questo isolatore è la capacità di mantenere elevate prestazioni in presenza di forti disturbi in comune, grazie a un rapporto di reiezione del modo comune (CMRR) di 120 dB, che protegge da tensioni di rumore e percorsi di dispersione che potrebbero degradare la precisione delle misure. Il dispositivo ha inoltre una resistenza di isolamento elevata nell'ordine del teraohm (1 TΩ) e un'elevata tensione di isolamento massima, fornendo sicurezza operativa nei sistemi sensibili.

Guida rapida

Come identificare il modello

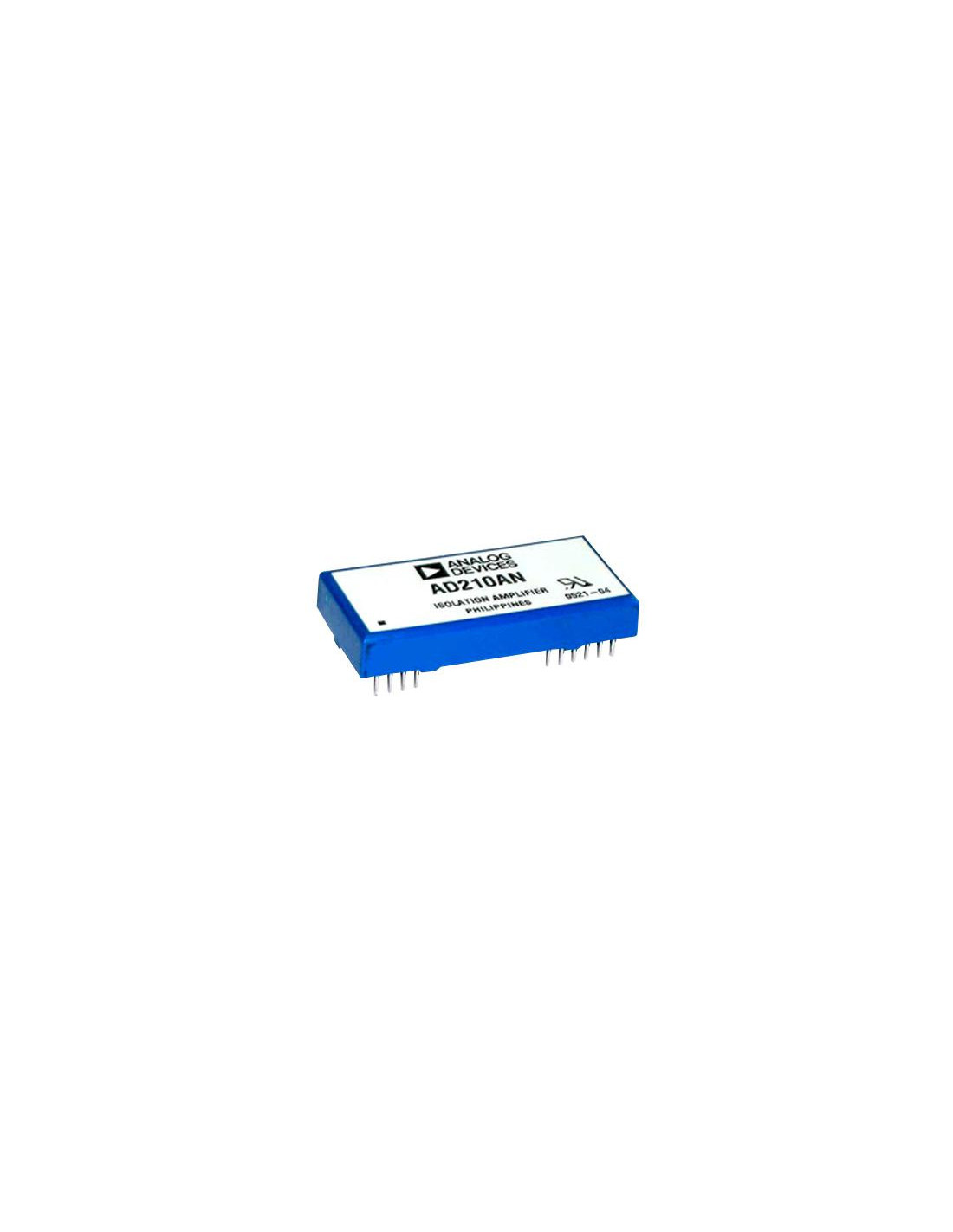

Il modello AD210AN è riconoscibile tramite il package plastico DIP a 12 pin, dimensioni di 53.3 mm in lunghezza, 25 mm in larghezza e 8.9 mm in altezza, e la marchiatura del produttore Analog Devices con codice

AD210AN.

Cosa controllare prima della sostituzione

Verificare che la tensione di alimentazione rientri nell'intervallo 13.5–16.5 V e che la temperatura operativa sia compresa tra -40 °C e 85 °C. Confermare la compatibilità del package e il corretto montaggio attraverso foro (through hole) su circuito stampato.

Errori comuni da evitare

Non superare la temperatura massima di esercizio e la tensione di alimentazione consigliata per evitare danni al componente. Evitare di collegare direttamente a circuiti senza isolare opportunamente per prevenire danni da sovratensioni o interferenze.

Applicazioni tipiche

• Isolamento di segnali in misure a bassa tensione
• Applicazioni in sistemi di acquisizione dati industriali
• Protezione da disturbi e rumore in sistemi di controllo e automazione
• Eliminazione di loop di massa nei circuiti elettronici
• Isolamento galvanico tra sezioni di circuiti a tensioni differenti

Compatibilità / Interfacce / Varianti

Il componente è disponibile nel package 12-PDIP con montaggio through-hole e alimentazione singola a 15 V. Caratterizzato da un package tradizionale, si presta a integrazione in vari sistemi elettrici che richiedono isolamento analogico.

Codici e riferimenti: AD210AN

Dati rapidi

Specifiche / Caratteristiche

• Amplificatore di isolamento a tre porte con elevata precisione e banda larga
• Isolamento completo sia del segnale che dell'alimentazione mediante trasformatore interno
• Funzionamento con singola alimentazione positiva senza necessità di convertitori esterni
• Package plastico DIP a 12-pin con montaggio attraverso foro
• Elevato rapporto di reiezione del modo comune (120 dB) per minimizzare disturbi
• Banda passante fino a 20 kHz e slew rate di 1 V/µs per risposta rapida
• Resistenza di isolamento molto elevata (1 TΩ) per sicurezza e affidabilità
• Compatibile con temperature operative da -40 a 85 °C

FAQ tecniche

Qual è la tensione di alimentazione consigliata per il AD210AN?

Il dispositivo opera in un intervallo di tensione compreso tra 13.5 V e 16.5 V, con una alimentazione nominale di 15 V.

Qual è la banda passante del AD210AN?

L'amplificatore ha una banda passante a -3 dB fino a 20 kHz, adatta per applicazioni di isolamento analogico a larga banda.

Come viene realizzato l'isolamento nel AD210AN?

L'isolamento è fornito tramite un accoppiamento interno a trasformatore che gestisce sia il segnale che l'alimentazione, garantendo isolamento galvanico completo.

Quali sono le dimensioni e il tipo di package del componente?

Il AD210AN è confezionato in un package plastico DIP a 12 pin, dimensioni: 53.3 mm lunghezza, 25 mm larghezza, 8.9 mm altezza, montaggio tramite foro.
