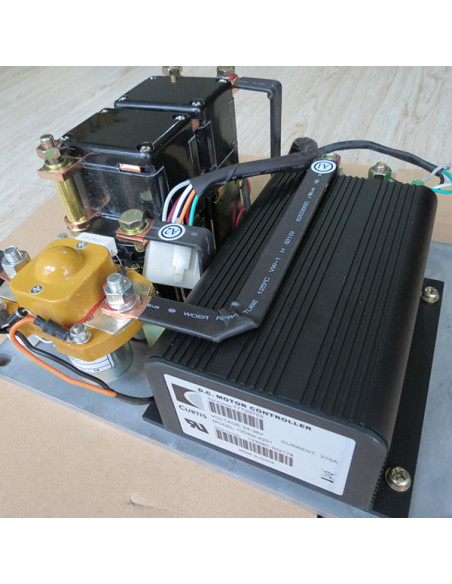

1204M-4201 CURTIS Il controller Curtis 1204M-4201 è un dispositivo programmabile per la gestione di motori in corrente continua di tipo serie, utilizzato per il controllo preciso di velocità e coppia in veicoli elettrici e applicazioni industriali. Supporta tensioni di alimentazione a 24V o 36V e corrente fino a 275A.

Questo modello integra MOSFET di potenza e microprocessore, offrendo un controllo digitale avanzato per motori DC serie. La programmazione è possibile tramite strumenti dedicati Curtis, consentendo l’adattamento alle specifiche esigenze operative, inclusi diversi tipi di acceleratori a pedale analogici 0-5k o 0-5V. È progettato per garantire un funzionamento efficiente in veicoli come golf cart, carrelli industriali e attrezzature per la movimentazione dei materiali.

Il controller Curtis 1204M-4201 comprende funzioni programmabili come la limitazione della corrente, modalità di frenatura plug variabile o fissa, e protezione da sottotensione adatta a diversi tipi di batteria. La struttura permette un’installazione agevole tramite connettori plug-in pre-cablati e offre un segnale LED diagnostico per facilitare l’individuazione di eventuali anomalie.

Come identificare il modello

Il codice modello "1204M-4201" è stampato sul controller e corrisponde a un dispositivo programmabile per motori DC serie con tensioni nominali di 24V e 36V e corrente massima di 275A. Disponibile con acceleratore a pedale pre-cablato per un rapido assemblaggio.

Cosa controllare prima della sostituzione

Effettuare misurazioni sulla resistenza del motore tra i terminali A1 e A2, F1 e F2, e verificare l'assenza di cortocircuiti verso la massa. Controllare il funzionamento del solenoide principale e che i segnali di ingresso dal pedale acceleratore rientrino negli intervalli previsti (ad esempio circa 3.8-10.2 V per pedali 0-5k).

Errori comuni da evitare

• Installare il controller su motori con problemi di spazzole bruciate o cortocircuiti nel rotore, che possono danneggiare il controller.
• Non attivare il terminale J5 senza seguire le indicazioni specifiche del manuale per funzioni come il segnale di inversione.
• Ignorare i controlli di isolamento elettrico e di cablaggio tra solenoide, motore e controller.

Applicazioni tipiche

• Carrelli industriali elettrici
• Veicoli per trasporto personale
• Golf cart elettrici
• Veicoli per la movimentazione materiali
• Applicazioni idrostatiche e pompe

Compatibilità / Interfacce / Varianti

• Tensione nominale: 24V / 36V DC
• Corrente di picco: 275A per 2 minuti
• Supporta vari tipi di pedale acceleratore analogico (0-5k e 0-5V)
• Connettori plug-in per assemblaggio rapido
• Programmazione tramite Curtis Handheld Programmer 1313-4331 o PC Kit 1314

Codici e riferimenti: 1204M-4201, 1204M / 05M Controller Assemblage

Specifiche / Caratteristiche

• Controller programmabile completamente basato su MOSFET e microprocessore
• Controllo motori DC serie con opzioni di limitazione della corrente e frenatura plug integrata
• Programmazione avanzata per gestione di vari tipi di acceleratore e funzioni di protezione batteria
• LED diagnostici per monitoraggio e risoluzione guasti
• Isolamento elettrico minimo di 500 VAC per sicurezza
• Corrente di standby KSI da 70 mA senza programmatore, fino a 130 mA con programmatore collegato
• Compatibilità con solenoidi controllati da circuiti esterni al controller

FAQ tecniche

Quali tipi di acceleratore sono supportati?

Supporta pedali acceleratore analogici 0-5k ohm e 0-5V, con opzioni configurabili nel firmware.

Come si attiva la funzione di inversione (Rev Input) sul 1204M-4201?

È necessario abilitare il terminale J5 seguendo le istruzioni di programmazione riportate nelle pagine 7-8 del manuale specifico.

Quali sono le principali verifiche da effettuare prima dell’installazione?

Verificare resistenza del motore e solenoide, assicurare che non vi siano cortocircuiti e controllare le tensioni di ingresso dal pedale acceleratore.

Qual è la frequenza di commutazione PWM utilizzata?

La frequenza operativa PWM è di 15.6 kHz, garantendo un controllo silenzioso e preciso del motore.
