Il 2SJ49-2SK134 è una coppia complementare di MOSFET in silicio utilizzata principalmente come amplificatore di potenza a bassa frequenza. Questi transistor sono progettati per applicazioni di amplificazione audio, offrendo un funzionamento affidabile in configurazioni di amplificatori di potenza.
Il 2SJ49 è un MOSFET a canale P, mentre il 2SK134 è il corrispondente MOSFET a canale N, insieme formano una coppia complementare ideale per configurazioni push-pull in amplificatori a bassa frequenza. Entrambi i dispositivi sono realizzati con tecnologia al silicio e progettati per gestire potenze moderate, offrendo un alto guadagno e ottime prestazioni in termini di risposta in frequenza.
La coppia 2SJ49-2SK134 è caratterizzata da una tensione di soglia gate-source (Vgs) compresa tra -2 e -4 V per il 2SJ49, con tensioni di breakdown adeguate per gestire correnti fino a circa 16A nel modello P-Channel. Essendo dispositivi a effetto di campo laterale (lateral MOSFET), questi componenti non sono intercambiabili con MOSFET verticali comuni, differenziandosi anche per le caratteristiche di commutazione e dissipazione.

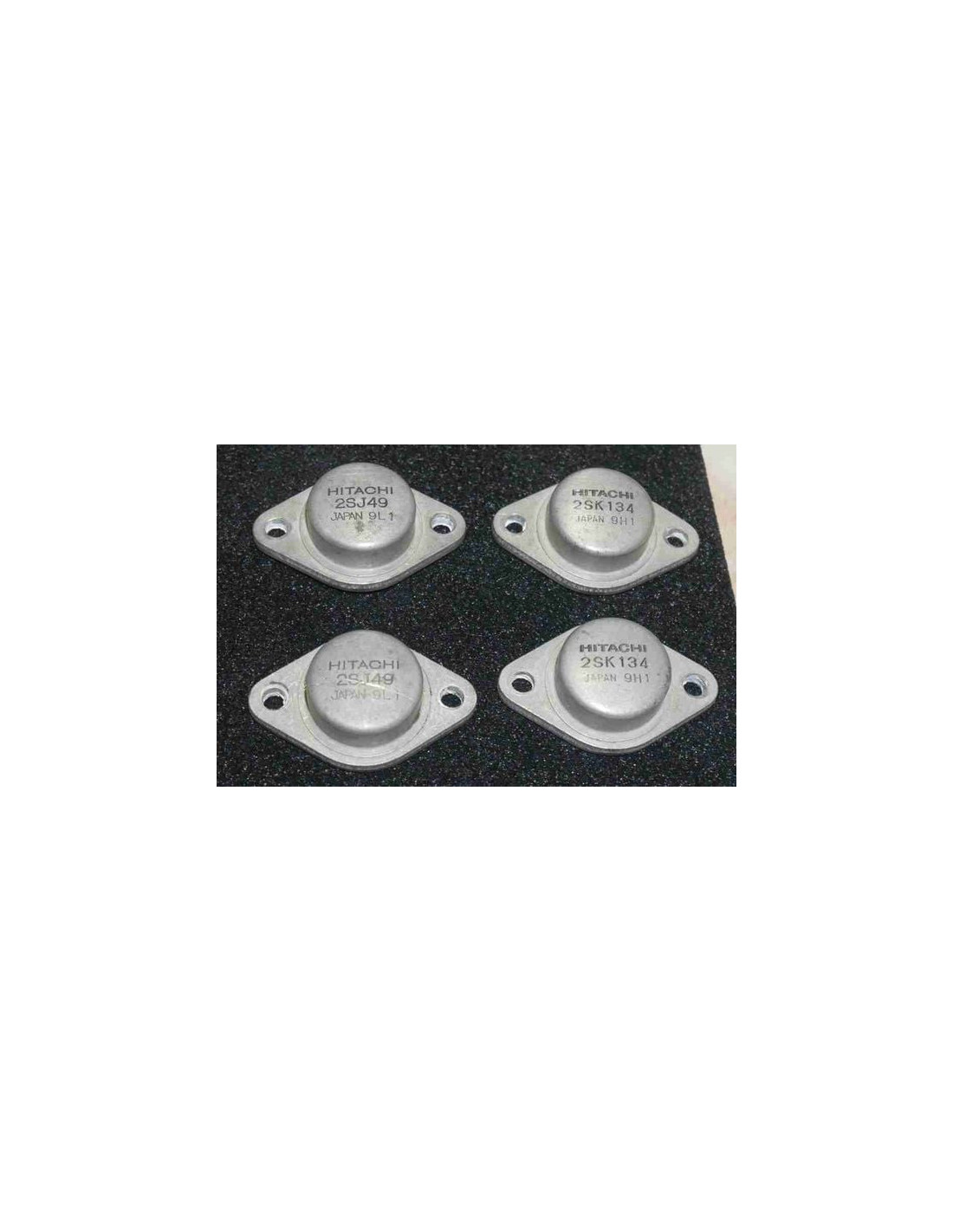

Questi transistor sono tipicamente montati in contenitori TO-3, pensati per la gestione efficiente del calore in applicazioni di potenza. Il matching accurato tra coppie dello stesso tipo è fondamentale in progetti dove vengono impiegati più dispositivi in parallelo, per assicurare un funzionamento uniforme e prevenire sovraccarichi indesiderati in uno dei transistor.
Il codice 2SJ49 identifica un MOSFET P-Channel mentre il 2SK134 è la sua controparte N-Channel. Entrambi sono disponibili in package TO-3 e devono essere riconosciuti per il marchio e numeri pre-selezionati, spesso indicati con numeri da 2 a 5 per il controllo del Vgs su applicazioni sensibili come amplificatori audio.
Verificare attentamente che i dispositivi siano accoppiati correttamente per caratteristiche elettriche, in particolare la tensione di soglia gate-source (Vgs) e il guadagno. Controllare anche che il package sia compatibile con il dissipatore esistente per assicurare una corretta dissipazione termica.
Il montaggio di MOSFET non abbinati in parallelo senza resistenze di sorgente può causare squilibri nel funzionamento e ridurre le prestazioni complessive. Inoltre è importante non sostituire questi MOSFET con dispositivi verticali comuni, poiché non sono elettricamente compatibili con questa configurazione di circuito.
La coppia 2SJ49-2SK134 è stata prodotta da Hitachi Semiconductor e si associa a transistor complementari come 2SK133, 2SK135 (N-Channel) e 2SJ48, 2SJ50 (P-Channel). Questi componenti fanno parte della famiglia di MOSFET per amplificazione a bassa frequenza e si riconoscono per il package TO-3.
Codici e riferimenti: 2SJ49, 2SK134, 2SK133, 2SK135, 2SJ48, 2SJ50
