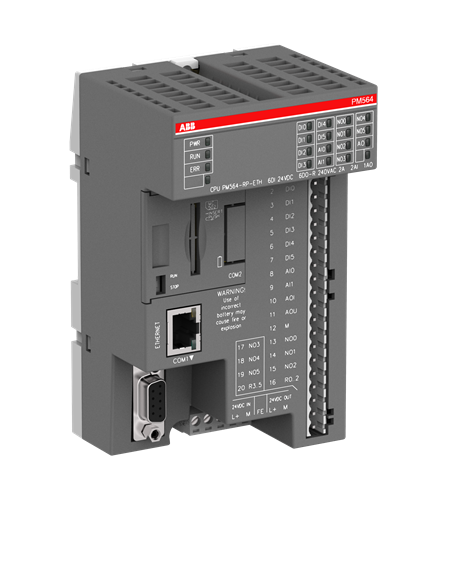

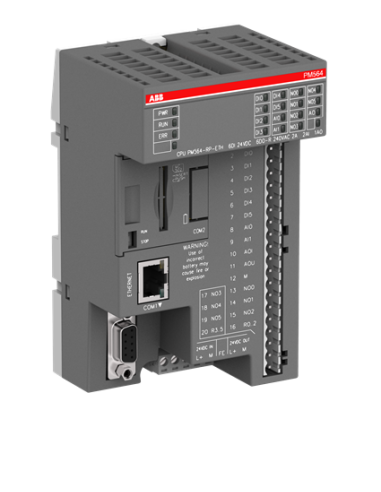

PM564-RP-ETH ABB

Il modulo processore PM564-RP-ETH è un componente avanzato della serie AC500 di ABB, progettato per applicazioni di automazione industriale che richiedono una gestione affidabile di ingressi e uscite digitali e analogiche, integrando anche funzioni di comunicazione Ethernet e RS485.

Questo controllore logico programmabile (PLC) dispone di una memoria RAM utente da 142 kB che consente l'elaborazione rapida con un tempo di ciclo di soli 0.00008 ms, garantendo elevate prestazioni per controlli industriali complessi. È alimentato da una tensione di rete compresa tra 100 e 240 V AC, con funzionamento standard a 230 V AC.

Il PM564-RP-ETH integra nativamente 8 ingressi digitali e 6 uscite digitali a relè, supportando inoltre 2 ingressi analogici e 1 uscita analogica. Sul piano della connettività, è equipaggiato con una porta Ethernet industriale dedicata e una porta RS485 per comunicazioni seriali, oltre a due slot opzionali per ulteriori moduli o schede di espansione. Le dimensioni compatte (135x82x74 mm) e il peso contenuto (355 g netto) lo rendono adatto a installazioni in spazi ridotti.

Questo modulo appartiene alla famiglia AC500-eCo, ampiamente utilizzata nei sistemi di automazione distribuita, distinguendosi per affidabilità e flessibilità nelle diverse configurazioni. È progettato per integrarsi facilmente nelle architetture di controllo industriale dove è richiesta la gestione combinata di I/O digitali e analogici con elevate prestazioni di comunicazione.

Compatibilità e Riferimenti

Il modello è conosciuto anche con la designazione PM564-RP-ETH-AC e codice articolo 1SAP121100R0071. È parte della linea di PLC distribuiti di ABB AC500 e supporta le interfacce industrial Ethernet e RS485 senza implementazioni RS232 o wireless.

Dati tecnici principali

Caratteristiche principali

• Modulo processore per sistema PLC AC500 di ABB con funzionalità digitali e analogiche integrate
• 128 kB di memoria per programma con 142 kB RAM dati utente
• 6 uscite digitali a relè e 8 ingressi digitali per la gestione I/O industriale
• 2 ingressi analogici e 1 uscita analogica per il controllo variabile di segnali
• Porta Ethernet industriale e RS485 per comunicazioni robuste e flessibili
• Alimentazione affidabile da 100 a 240 V AC con tensione nominale di 230 V AC
• Due slot opzionali per espandibilità del sistema

FAQ Tecniche

Quali interfacce di comunicazione sono disponibili su PM564-RP-ETH?

Il modulo offre una porta Ethernet industriale e una porta RS485; non sono presenti interfacce RS232, RS422, USB o wireless.

Qual è la tensione di alimentazione richiesta?

Il dispositivo opera su una tensione di alimentazione compresa tra 100 e 240 V AC, con tensione nominale di 230 V AC.

Quali ingressi e uscite sono integrate nel modulo?

Include 8 ingressi digitali, 6 uscite digitali a relè, 2 ingressi analogici e 1 uscita analogica.

Qual è la memoria disponibile per il programma e i dati?

Il modulo ha 128 kB di memoria programma e 142 kB di memoria RAM per dati utente.

Contattaci per disponibilità e tempi di consegna.
